5.2.4 Verteilung der Strom- und Signalschnittstellen
Netzwerkschnittstelle und Schnittstelle für potentialfreien Kontakt
Signalschnitt-
stelle

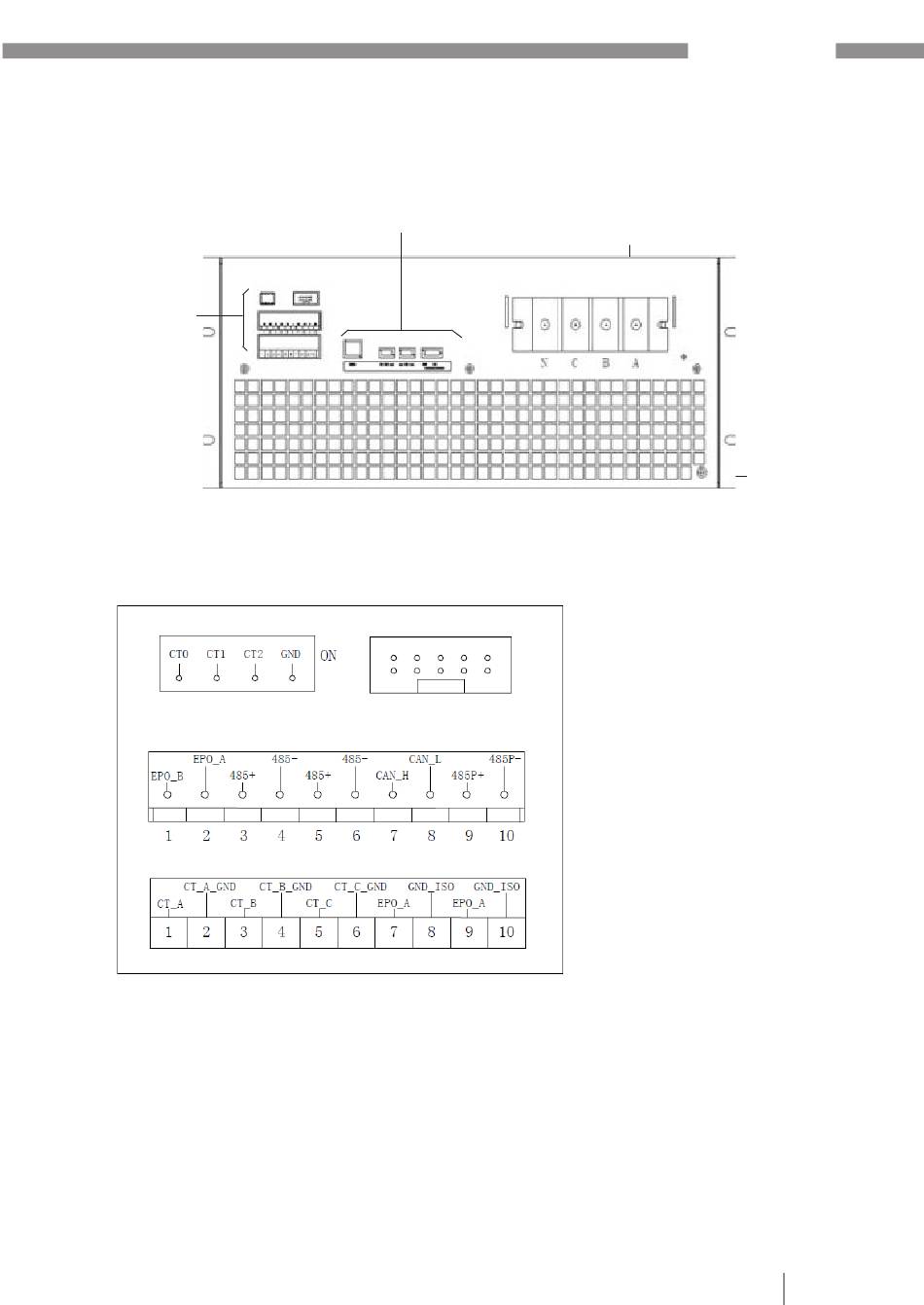

Abbildung 3-5 Verteilung der Strom- und Signalschnittstellen
Dipschalter
Abbildung 3-6 Signalschnittstelle
Der zentralen 7-Zoll-Monitor wird über das Kommunikationskabel an die Überwachungs-
schnittstelle angeschlossen. Der 7-Zoll-Monitor wird hauptsächlich zur Konfiguration der
Module ohne Display und zur Fehlerüberwachung verwendet. Die Beschreibung der CT-
und Kommunikationssignale ist in Tabelle 3-1 angegeben.
Überwachungsschnittstelle
SVG 50/100/200
Leistungsklemmen
PE-Klemme
