SVG 50/100/200

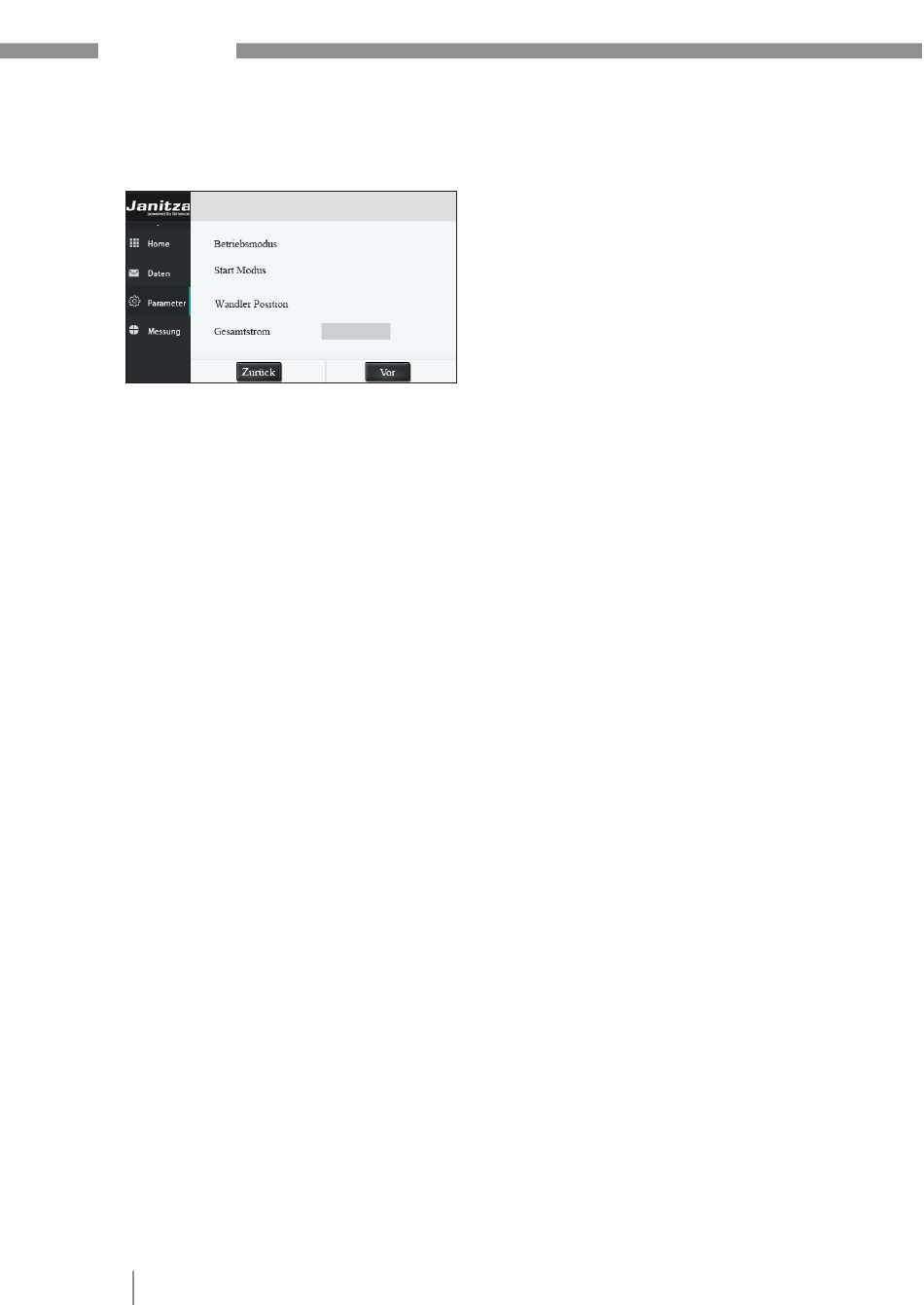

• Das Menü Systemparameter (Abbildung 4-14) umfasst Betriebsmodus, Start-Modus,
Wandler Position und Gesamtstrom
Abbildung 4-14 Menü der
Systemparameter
Betriebsmodi:
Das SVG besitzt zwei Hauptfunktionen:
• Blindleistungskompensation (Q) und
• Kompensation der Unsymmetrie (B).
Das SVG bietet 6 „Betriebsmodi":
• 0 Reactive
• 1 Q+B
• 2 interne Verwendung (Auto-aging)
• 3 B+Q
• 4 B
• 5 Constant Q
Verschiedene Funktionskombinationen mit Priorisierung sind möglich:
z. B. bedeutet
• 0: Blindleistung
• Q+B: bevorzugte Kompensation der Blindleistung und anschließend Kompensation der
Unsymmetrie.
• B+Q: bevorzugte Kompensation der Unsymmetrie und anschließend Kompensation der
Blindleistung;
• B: alleinige Kompensation der Unsymmetrie
• Constant Q: alleinige Kompensation der Blindleistung
50
Betriebsmodus: es stehen 6 Betriebsmodi
zur Verfügung, siehe unten
Start Modus: „Auto": der SVG kompensiert
automatisch die Blindleistung
„Manuell" : startet die Kompensation erst,
wenn der Einschaltbefehl empfangen wurde
(Power ON).
Wandler Position: Last oder Netzseite
Gesamtstrom: Gesamtstrom des Systems
