SVG 50/100/200
5.3.1 Elektrischer Anschluss von Modulen mit LCD Display mit unterschiedlicher Kapazität
Zur Erfüllung unterschiedlicher Anforderungen bei der Kompensation kann der Benutzer
SVG-Module unterschiedlicher Kapazitätsniveaus miteinander kombinieren.
Zum Beispiel können das SVG-LCD W 400 V 25 kvar und SVG-LCD W 400 V 50 kvar mit-
einander kombiniert werden. Bei dieser Kombination erfolgt der elektrischen Anschluss der
Leistungsklemmen laut Kapitel 5.2.3 (wichtige Angaben zu elektrischem Anschluss eines
Einzelmoduls).
Netzseite

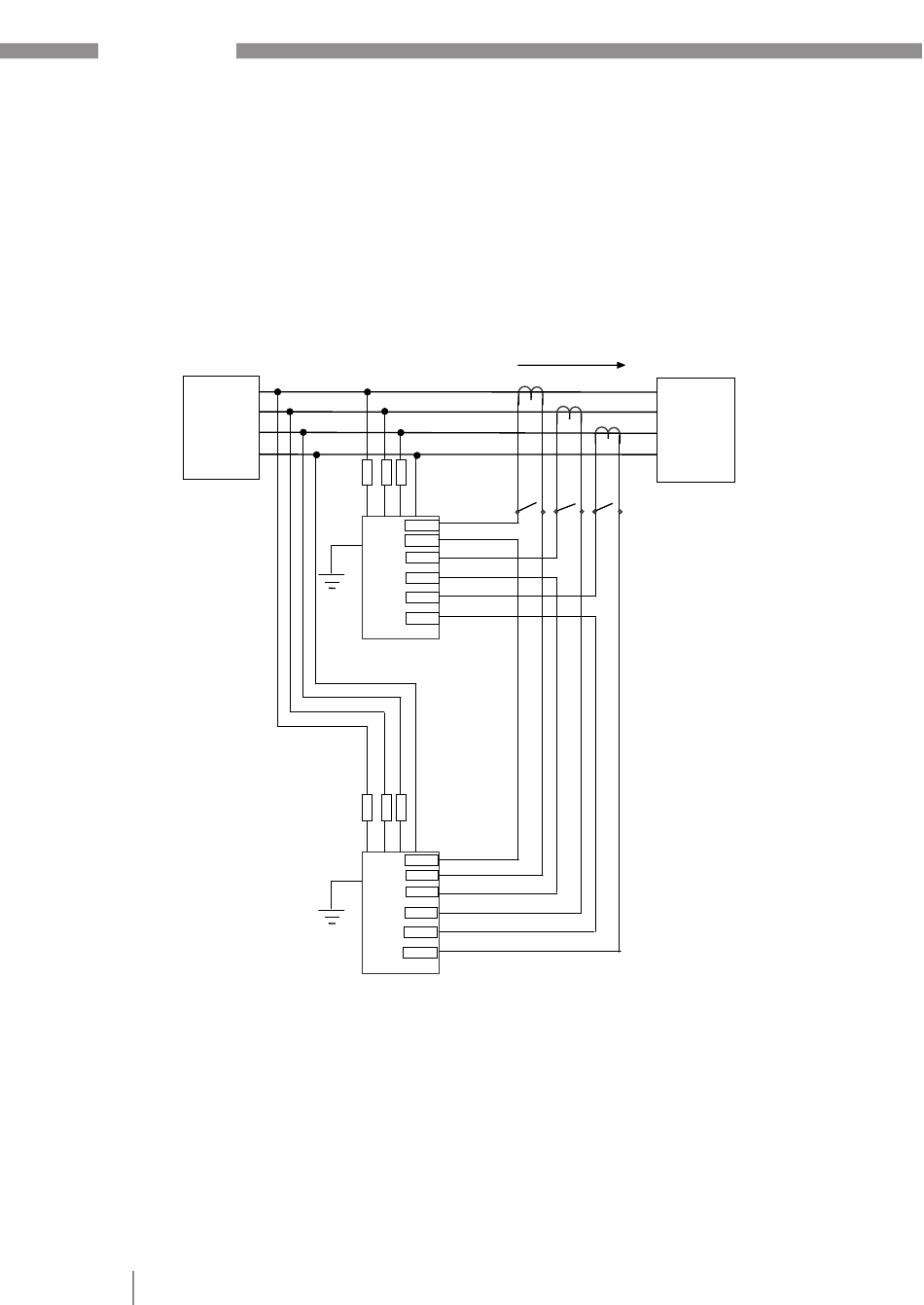

Abbildung 3-12
Elektrischer Anschluss von zwei LCD-Modulen mit unterschiedlicher Kapazität
SVG-LCD W 400 V 50 kvar und SVG-LCD W 400 V 100 kvar
28
S1
A B C
N
A
A-N
PE
B
B-N
SVG
C
C-N
SVG-LCD W 400 V 50 kVAr
A B C
N
A
A-N
PE
B
SVG B-N
C
C-N
SVG-LCD W 400 V 100 kVAr
CT
S2
Lastseite
S1 S2
S1 S2
