janitza Power Controller SVG Benutzerhandbuch Seite 47

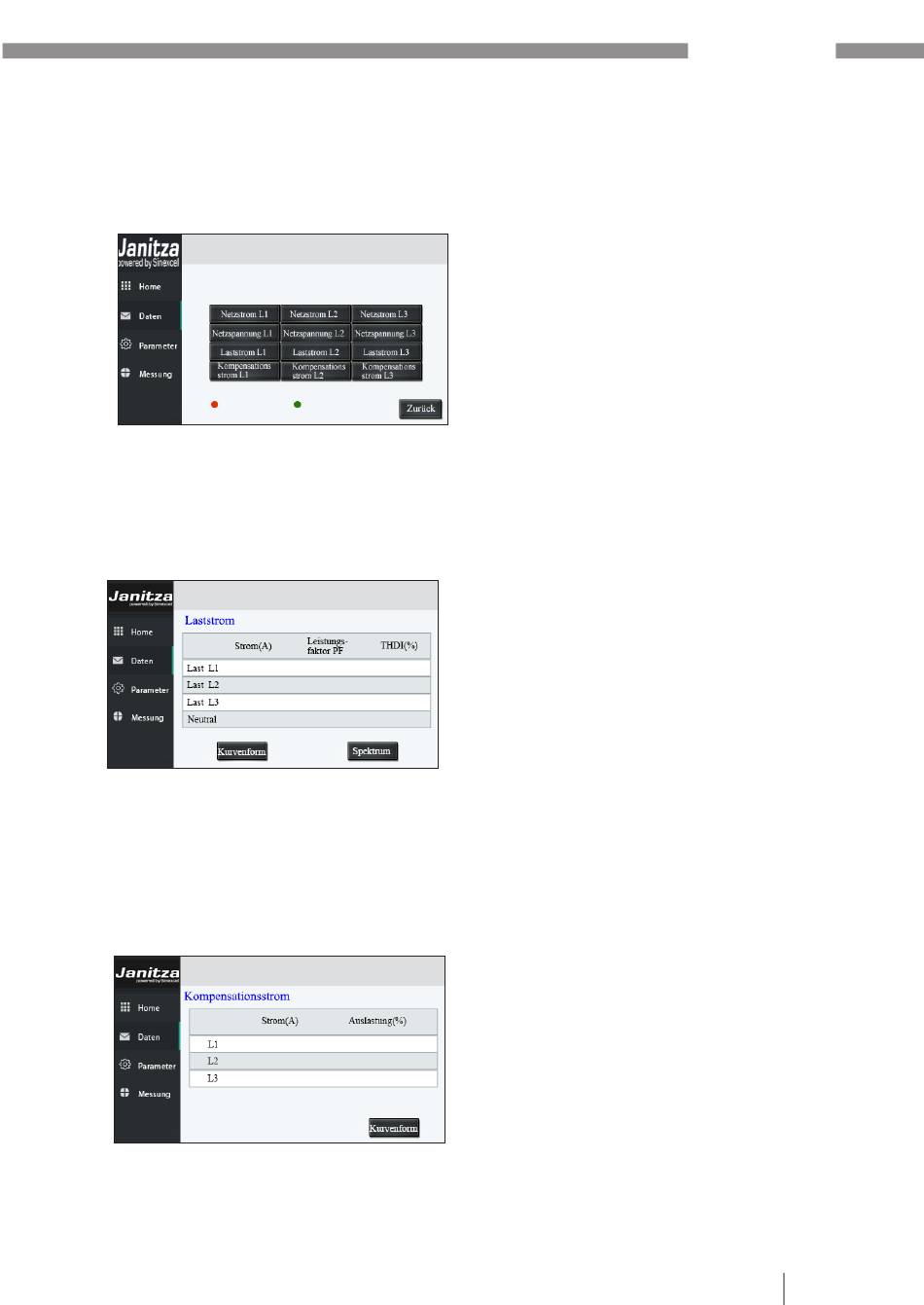

• Im Übersichtsmenü können Sie die Kurven für Netzstrom, Netzspannung, Laststrom und
Kompensationsstrom für die Phasen L1, L2 und L3 anwählen.
Abbildung 4-9a Menü zur Anwahl der
Kurven
• Wählen Sie „Laststrom" in Abbildung 4-6 zur Überprüfung des Laststroms,
(Abbildung 4-7a).
Abbildung 4-7a Angabe des Laststrom
• Wählen Sie „Kurvenform" und „Spektrum" in Abbildung 4-7a zur Überprüfung der
Kurvenform und des Spektrums des Laststroms
• Wählen Sie „Kompensationsstrom" in Abbildung 4.6 zur Überprüfung der Datenangaben
über Kompensationsstrom und cosφ (Abbildung 4-7b).
Abbildung 4-7b Angabe des Kompensationsstrom
• Wählen Sie „Kurvenform" in Abbildung 4-7b zur Überprüfung der Kurvenform des
Kompensationsstroms
SVG 50/100/200
47
