SVG 50/100/200
• Erneutes Betätigen der Schaltfläche "Vor" öffnet das Menü "Temperatur Derating". Hier
sind ggf. die Spannungs-Obergrenze und Spannungs-Untergrenze in % eingegeben:

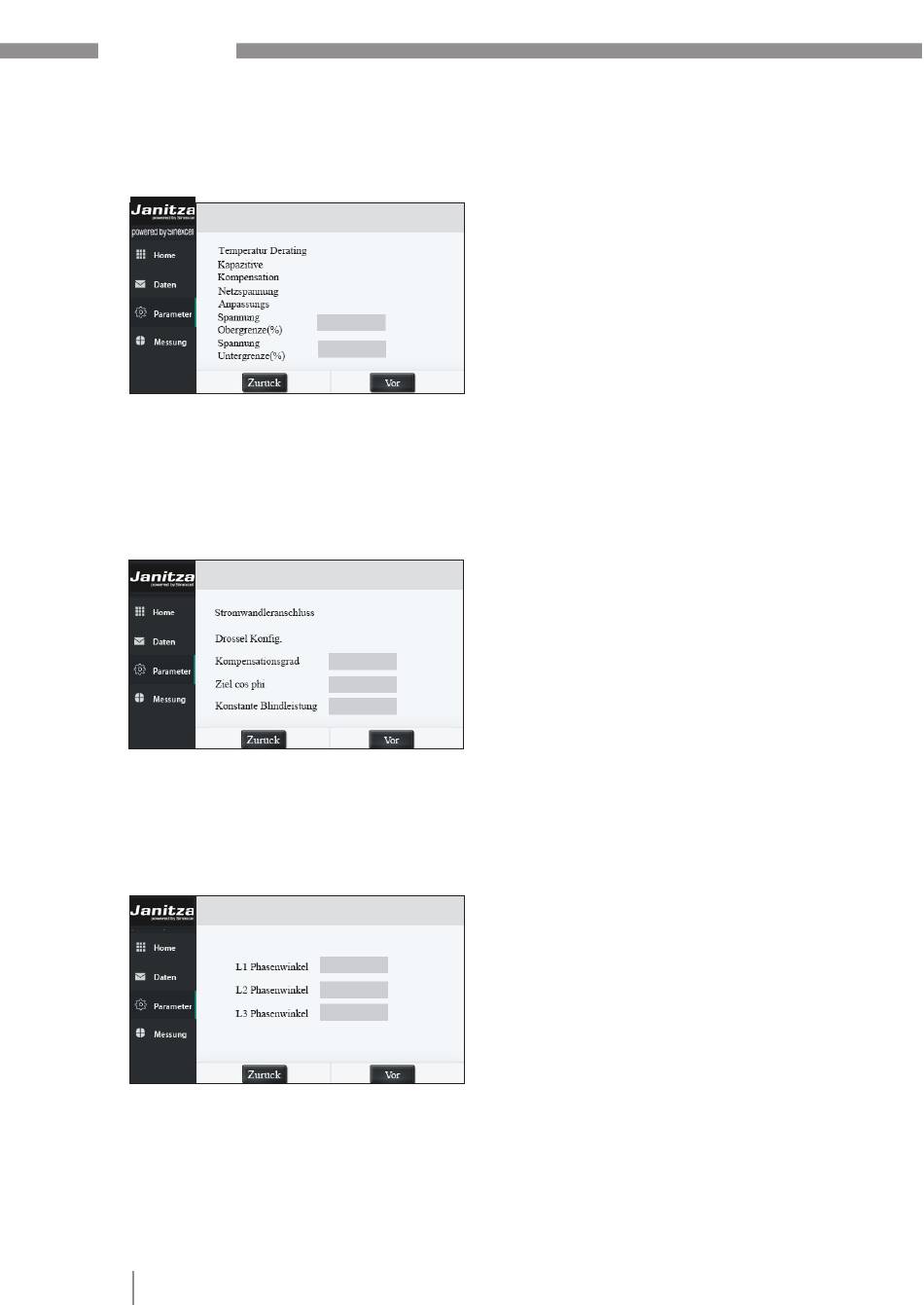

Abbildung 4-14d Menü
Temperatur Derating
• Erneutes Betätigen der Schaltfläche "Vor" öffnet das Menü zur Einstellung der Strom-
wandler. Folgende Parameter sind einstellbar:
Abbildung 4-14e Menü des Stromwandler
Anschlusses
• Betätigen der Schaltfläche "Vor" öffnet das Menü zur Einstellung zur Kalibrierung der
Phasenwinkel. Diese Werte dürfen nicht verändert werden:
Abbildung 4-15 Phasenwinkel L1 , L2, L3
52
Temperatur Derating: Ein oder Aus
Kapazitive Kompensation: Ein oder Aus
Netz Spannungsanpassung: Ein oder Aus
Überschreitet die Netzspannung den oberen
Grenzwert, speist der SVG indukt. Strom ein.
Unterschreitet die Netzspannung den unteren
Grenzwert, speist der SVG kapazitiven Strom
ein.
Stromwandler Anschluss: seriell oder parallel
Drossel Konfiguration: kapazitiv, induktiv
Kompensationsgrad
Ziel cos phi: gewünschter cos phi
Konstante Blindleistung: wenn eine konstante
Kompensation von Blindleistung nötig ist
