5.4.2 Elektrischer Anschluss von Modulen ohne Display mit unterschiedlicher Kapazität
Ähnlich zur Kompensation mit LCD-Modulen erfolgt die Kompensation mit unterschiedlicher
Kapazität durch mehrere Module ohne Display. Für diese Module erfolgt die Installation analog
den bereits beschriebenen Modulen.

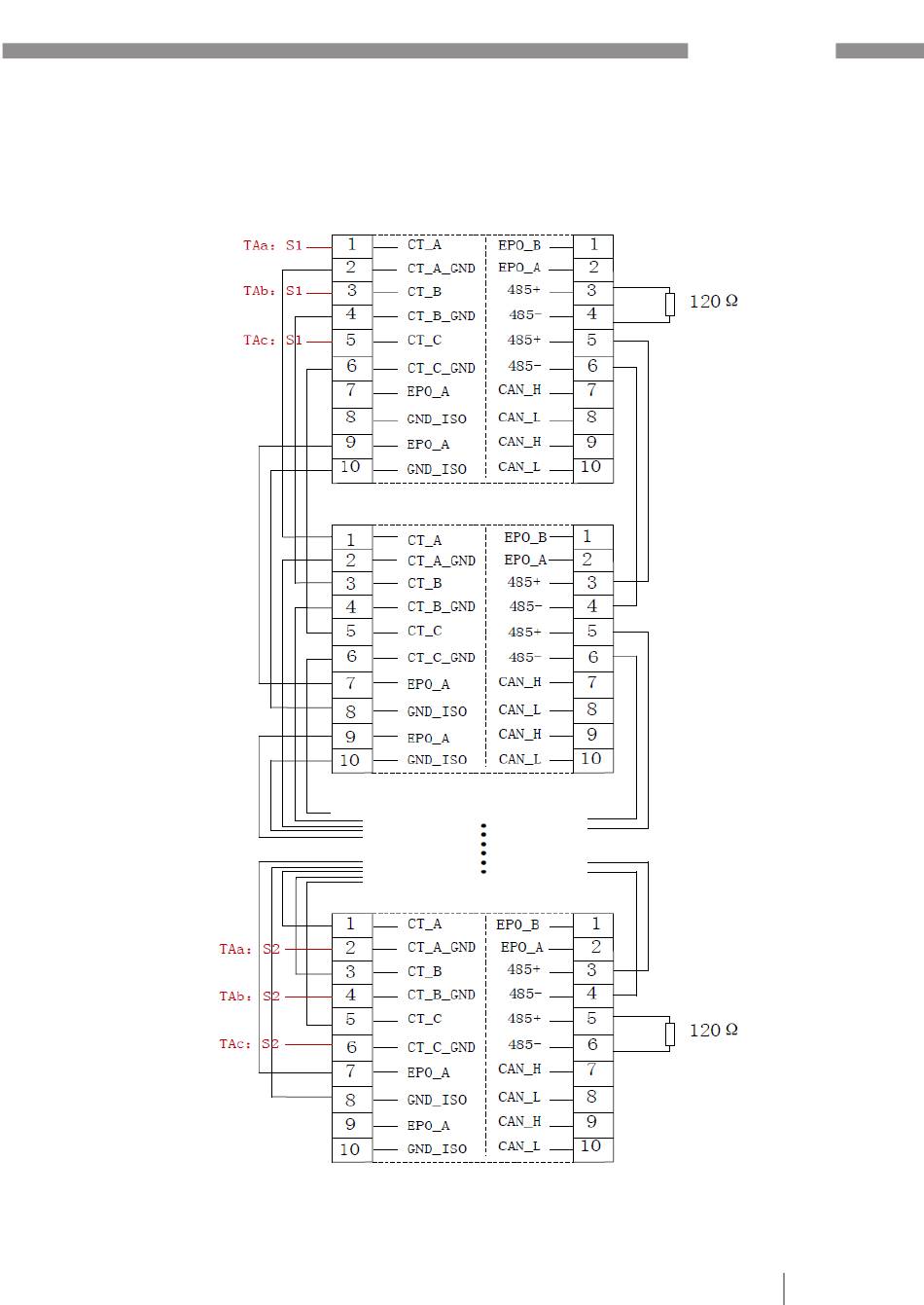

Abbildung 3-19 Anschluss der Signalschnittstellen von N Modulen
Signalschnittstelle des Moduls 1
Signalschnittstelle des Moduls 2
Signalschnittstelle des Moduls N
SVG 50/100/200
