SVG 50/100/200
8.3
Systembetrieb mehrerer Module ohne Display
Zur Kompensation der Blindleistung kann ein Modul als Einzelmodul oder im parallel
angeordneten Betrieb mit mehreren Modulen betrieben werden.
Die zentrale Überwachung erfolgt über einen externen 7-Zoll LCD-Bildschirm. Der externe
7-Zoll-Monitor wird über das Kommunikationskabel an die Überwachungsschnittstelle von
einem der Module angeschlossen (Abbildung 4-41).
Nr.
Name
1
7-Zoll-LCD-Bildschirm
2
EPO-Taste (optional)
3
EPO-Schild (optional)
4
Leuchtanzeige
5
Leuchtanzeige
6
Anschluss
7
Anschluss
8
Anschluss
Tabelle 4-4 Anzeigen des zentralen Überwachungssystems
72
Anzeige
Überwachung und Fehlerbehebung
Funktion des EPO
Tastenkennzeichen des EPO
Leuchtanzeige „Normal"
Leuchtanzeige „Alarm"
Kommunikation
Kommunikation unter den Modulen
Kommunikation unter den Modulen

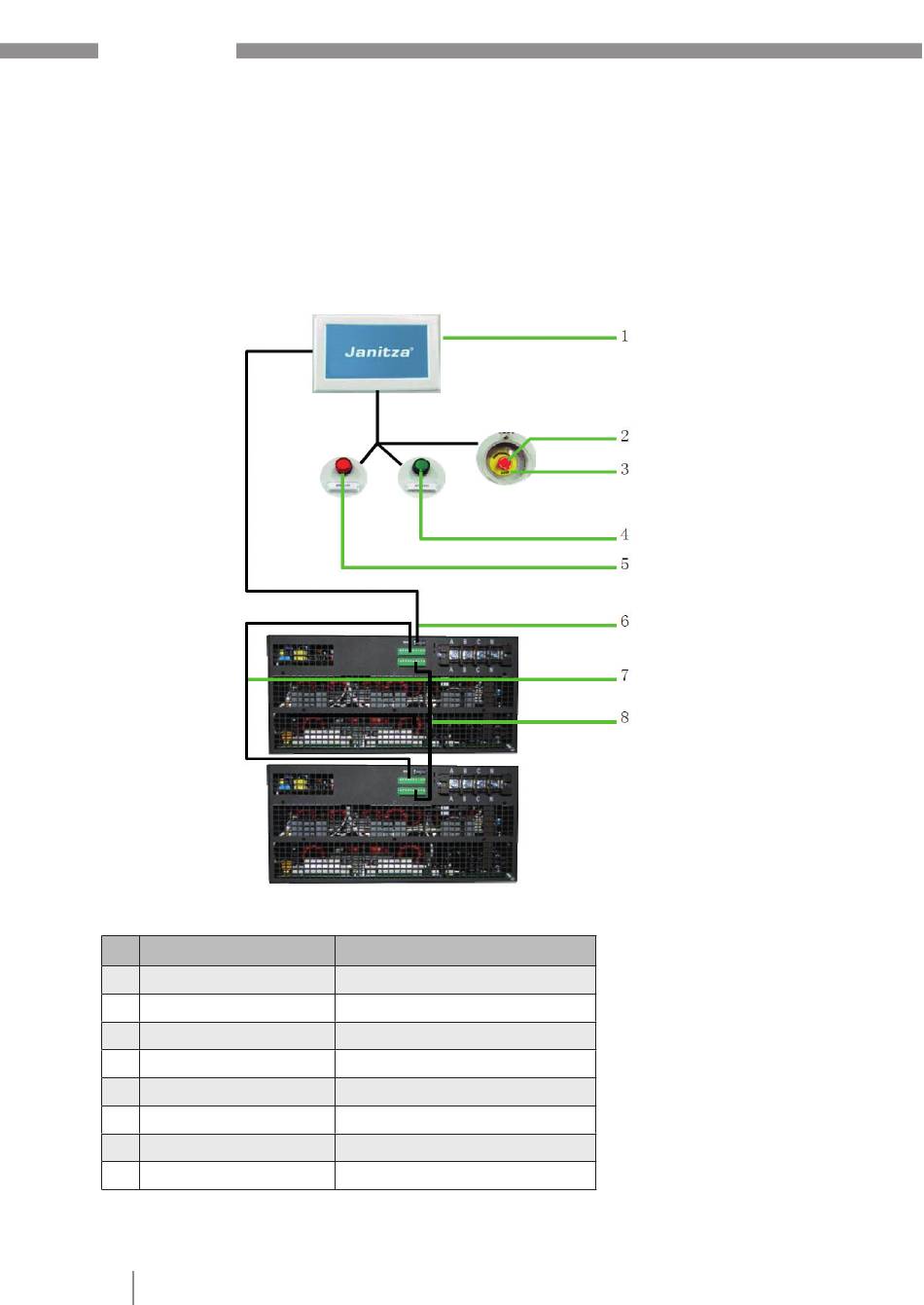

Abbildung 4-41 Zentrales
Überwachungssystem
