SVG 50/100/200
5.3
Elektrischer Anschluss von mehreren Modulen mit LCD-Display
Beim elektrischen Anschluss von mehreren LCD-Modulen sind die Schnittstellen der Rack-
und Wall-Module gleich, daher wird hier nur der Anschluss des Rack-Moduls beschrieben.
Über den 4,3-Zoll-Bildschirm des LCD-Moduls wird die Betriebszustandsüberwachung und
Fehlerdiagnose des lokalen Gerätes durchgeführt.
Hinweis: Wird der externe 7-Zoll-Monitor des LCD-Bildschirms nicht verwendet, entfällt die
Nummerierung der einzelnen Module
Bei Einsatz mehrerer Module erfolgt der Anschluss entsprechend einer Einzel-Modul-Installation.
Es ist in diesem Fall nur die Anschlussvariante „Open Loop" zulässig.
Können keine Stromwandler auf der Lastseite installiert werden, kann die Anschlussvariante
„Closed Loop" nur in Kombination mit Summenstromwandlern verwendet werden.
Beachten Sie hierbei die Anschlussart der Schnittstelle:
• CT-Anschluss in Reihe
• Anschlüsse 485+, 485-, EPO_A und GND_ISO aller Module werden nicht miteinander verbunden

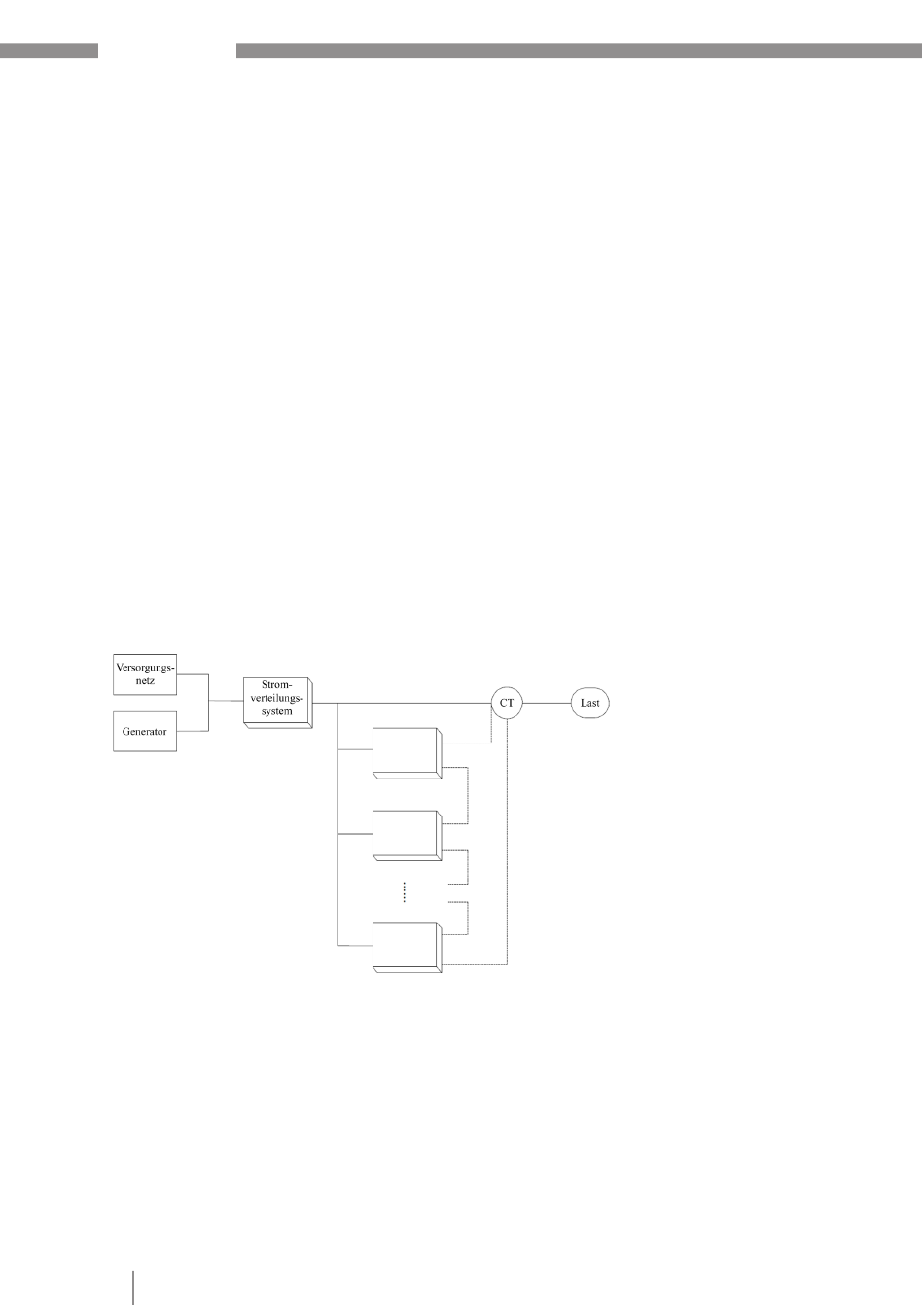

Die Abbildung zeigt den Anschluss mehrerer Filtermodule:
Abbildung 3-11 Elektrischer Anschluss mehrerer LCD-Module (1~n)
26
SVG 1
SVG 2
SVG n
