SVG 50/100/200
8.
Systembetrieb
8.1
Überwachung und Fehlerbehebung von Modellen mit LCD
8.1.1 4,3-Zoll-LCD-Bildschirm
Der 4,3-Zoll-Bildschirm an der Frontplatte des Moduls ermöglicht es, Informationen über
Spannung und Strom in Echtzeit darzustellen. Eine Überprüfung des Leistungsstatus und
Einstellungen der Parameter können einfach durchgeführt werden.
Dieses Kapitel beschreibt die Informationen, Parameter sowie den Betrieb und die
Steuerung über das LCD-Display.
Das Modul besitzt ein 4,3-Zoll-Farb-Grafikdisplay mit einer benutzerfreundlichen Bedie-
neroberfläche.
• Der Anwender erhält den aktuellen Status und die Alarminformationen des SVGs und
kann alle Betriebsbefehle durch Anwählen der Schaltflächen in den entsprechenden
Menüs ausführen.
• Die Abfrage von historischen Alarmen liefert Informationen zur Problembehebung.
• Versionsinformationen über die systemgesteuerte Software und die interne Überwa-
chungssoftware können über das LCD anzeigt werden.
Nach Anschluss an die Stromversorgung zeigt der SVG den Startbildschirm (vgl. Abb. 4-1)
und wechselt automatisch in das Hauptmenü (Abbildung 4-2).
Das Hauptmenü zeigt die THD- und Effektivwerte aller Phasen auf der Netz- und Lastseite
an. Weiterhin stehen die Schaltflächen „Home", „Daten", „Parameter", „Messung", „EIN"
und „AUS" zur Verfügung:

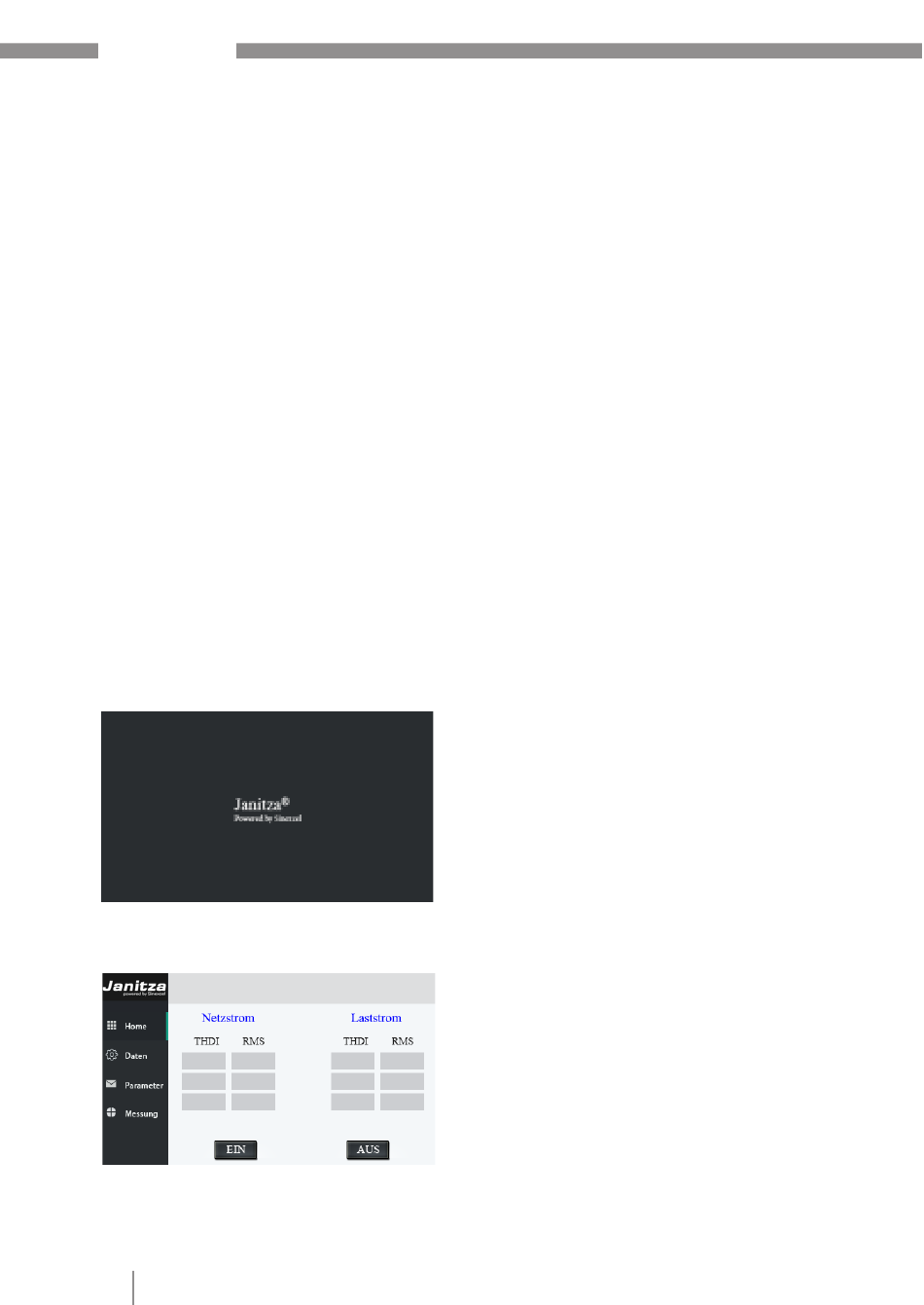

Abbildung 4-1 Bildschirm nach
Starten des SVG
Abbildung 4-2 Hauptmenü nach
Einschalten des SVG
44
