SVG 50/100/200
5.2
Elektrischer Anschluss
Begriffserklärungen:
•
Open Loop / Closed Loop:
Beim Anschluss der Wandler an den SVG unterscheidet man zwischen den Anschluss-
varianten „Open Loop" und „Closed Loop".
•
Bei einer „Retrofit" Installation sitzt der Wandler in der Regel auf der Netzseite (diese
Wandler sind meistens in der Einspeisung vorhanden).
Im Fall einer "Retrofit" Installation kann die Anschlussvariante Closed Loop verwendet wer-
den wenn nur ein Filtermodul installiert wird.
Werden mehrere Filtermodule verbaut muss zwingend die Anschlussvariante Open Loop
verwendet werden. Ist dies nicht möglich müssen Summenstromwandler eingesetzt wer-
den (siehe Abschnitt "Closed Loop").
Entscheidend für die Stromwandler Installation ist, dass der SVG nur den Laststrom
"sieht", d.h. für die Berechnung des Kompensationsstroms wird der Strom des SVG sub-
trahiert. Achten Sie auf den korrekten Anschluss der Stromwandler

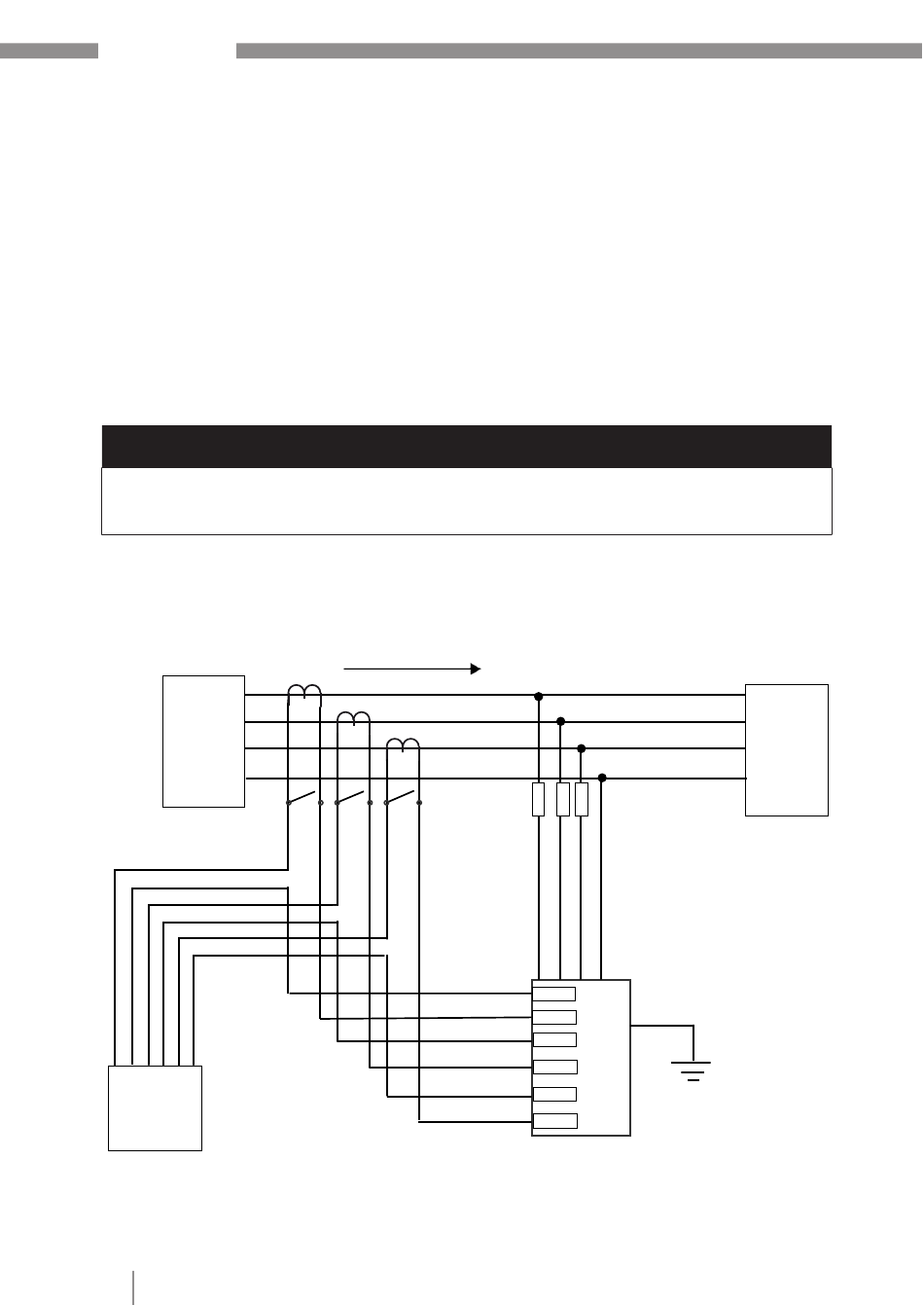

5.2.1 Closed Loop
1S
Netzseite
z.B.
UMG 512
UMG512
Abbildung 3-4a Closed Loop
20
HINWEIS
CT
1S
1
2
2S
2S
1
2
3S
3S
1
2
A
B
C
N
A
A-N
PE
B
SVG
B-N
C
C-N
Lastseite
