SVG 50/100/200
Anhang 4 Modbus-Protokoll
Das Janitza SVG unterstützt das Modbus-Protokoll. Über die RS485-Schnittstelle des SVGs
kann der Anschluss an einen externen USB-Port oder eine serielle Schnittstelle (über 485/
USB-Konverter oder 485/232-Konverter) erfolgen.
• LCD-Modul: Anschluss an eine externe USB-Schnittstelle oder eine serielle Schnitt-
stelle über die Signalschnittstellen 485P+ und 485P- (Abbildungen 1 und 2).
• Modul ohne Display: Anschluss an eine externe USB-Schnittstelle oder eine serielle
Schnittstelle über die Signalschnittstellen 485+ und 485- der zentralen Überwachungs-
module (Abbildungen 3 und 4).
Die Modbus-Protokoll-Kommunikation kann für die Erfassung und Prozessüberwachung
aller Arten von Daten angewendet werden; Informationen über Spannung, Strom, Leistung,
Oberschwingungsanalyse, E/A-Status und Temperatur werden erfassen und überprüft.
Auch die Alarminformationen des SVG werden über das Modbus Protokoll erfasst.
Dipschalter

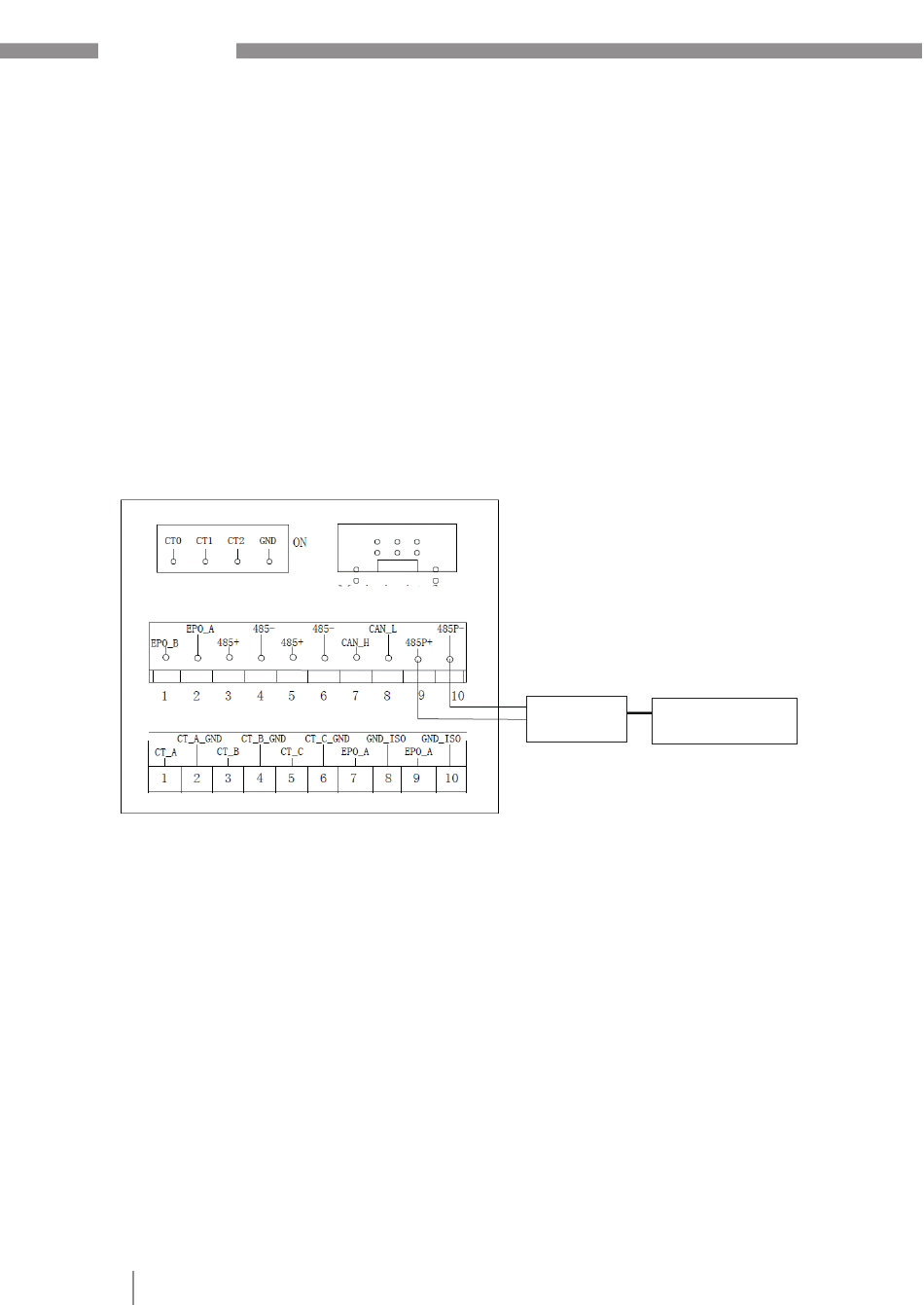

Abbildung 1 Anschluss der 485-Kommunikationsschnittstelle und der USB-Schnittstelle
von externen Geräten
80
Überwachungsschnittstelle
485/USB-
USB-Schnittstelle
Konverter
des externen Geräts
