Verdrahtung
60

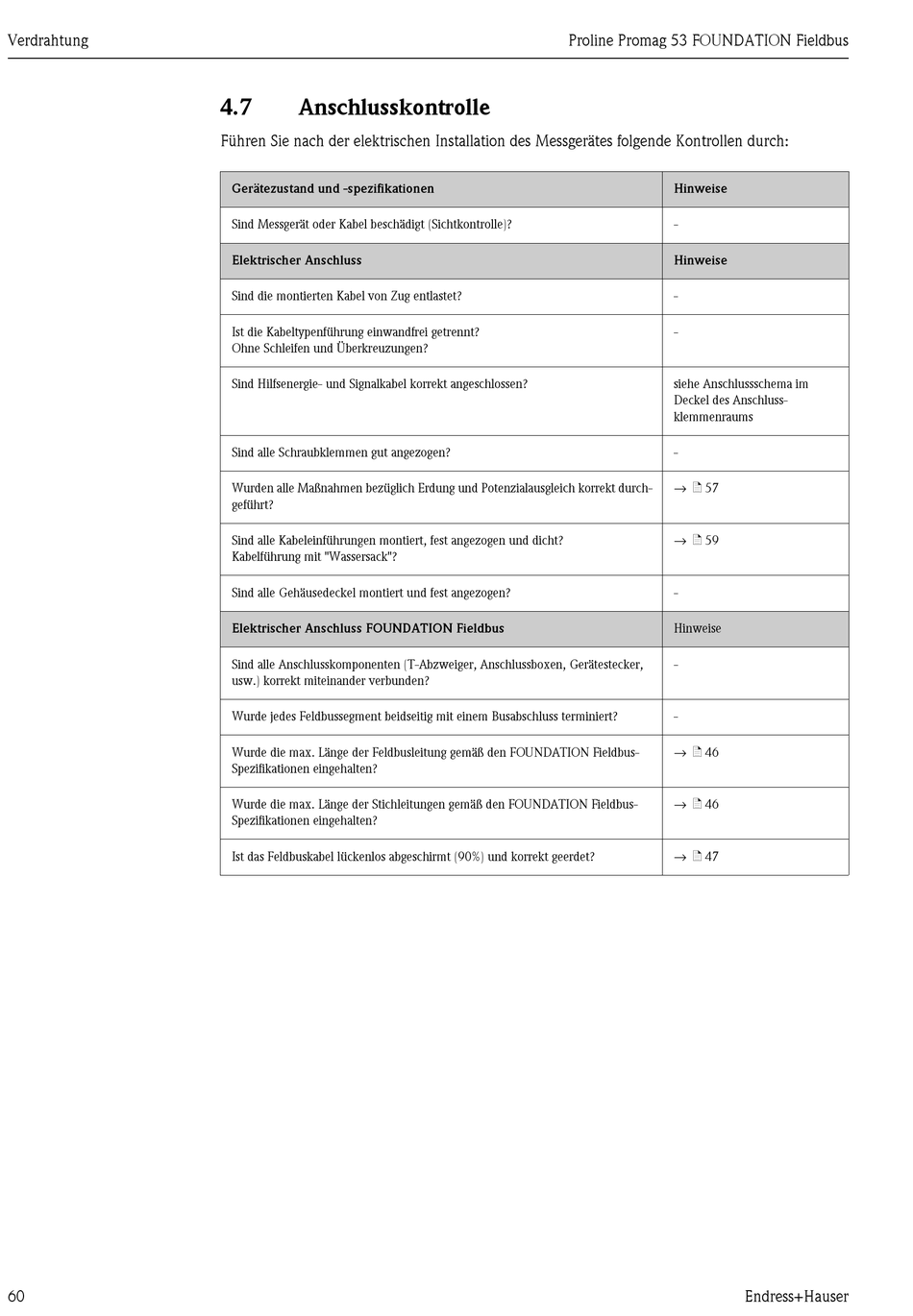

4.7

Anschlusskontrolle

Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Wurden alle Maßnahmen bezüglich Erdung und Potenzialausgleich korrekt durch-
geführt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Elektrischer Anschluss FOUNDATION Fieldbus
Sind alle Anschlusskomponenten (T-Abzweiger, Anschlussboxen, Gerätestecker,
usw.) korrekt miteinander verbunden?
Wurde jedes Feldbussegment beidseitig mit einem Busabschluss terminiert?
Wurde die max. Länge der Feldbusleitung gemäß den FOUNDATION Fieldbus-
Spezifikationen eingehalten?
Wurde die max. Länge der Stichleitungen gemäß den FOUNDATION Fieldbus-
Spezifikationen eingehalten?
Ist das Feldbuskabel lückenlos abgeschirmt (90%) und korrekt geerdet?
Proline Promag 53 FOUNDATION Fieldbus
Hinweise
-
Hinweise
-
-
siehe Anschlussschema im
Deckel des Anschluss-
klemmenraums
-
→ ä 57
→ ä 59
-
Hinweise
-
-
→ ä 46
→ ä 46
→ ä 47
