4.4.2 Feldbus-Gerätestecker
Die Anschlusstechnik beim FOUNDATION Fieldbus ermöglicht es, Messgeräte über einheitliche
mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern besitzt
gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer-
bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil
bestellt werden. → ä 83
A
Esc
- + E
D
C
2.2 2.3
2.1 2.4

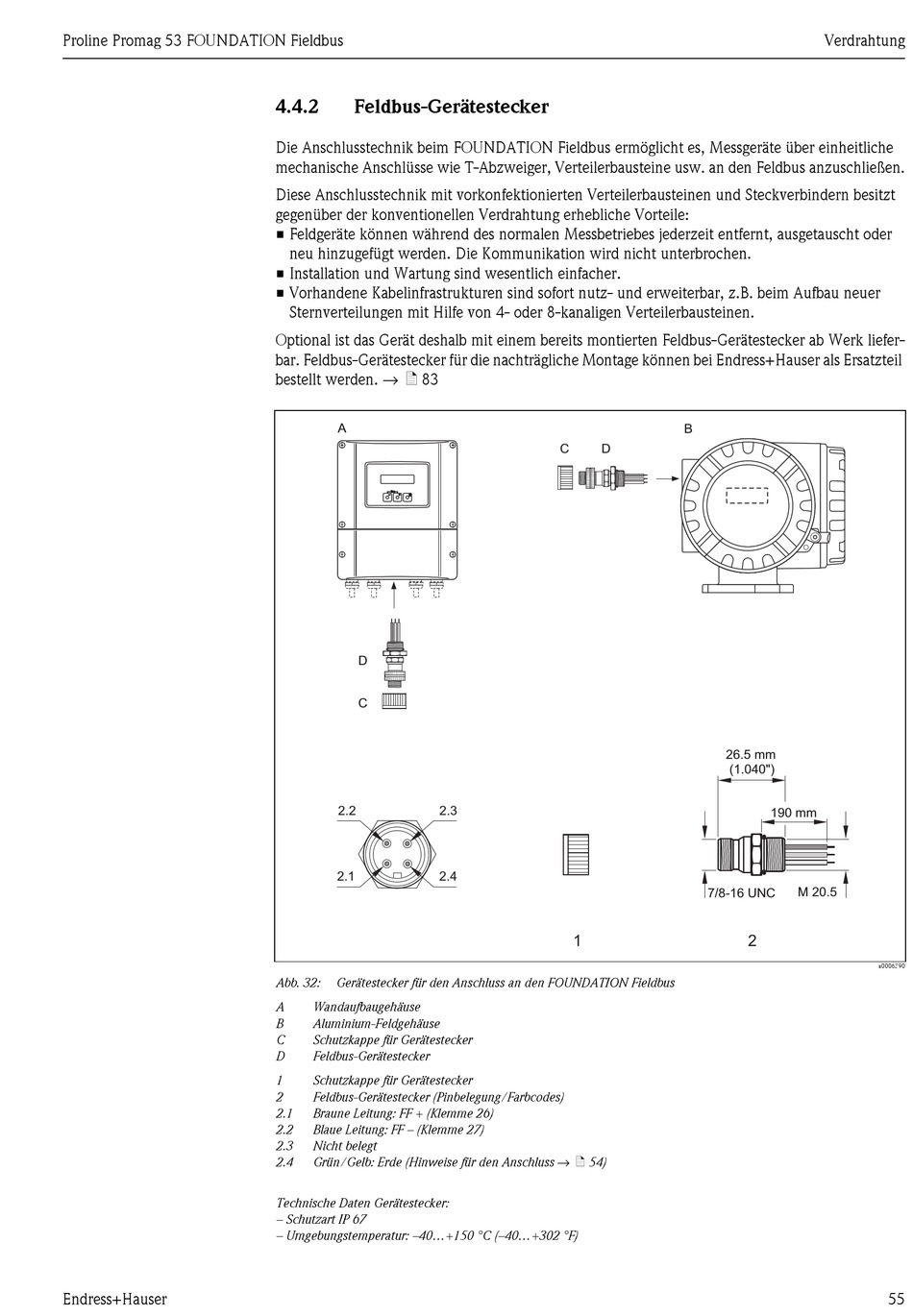

Abb. 32: Gerätestecker für den Anschluss an den FOUNDATION Fieldbus
A Wandaufbaugehäuse
B Aluminium-Feldgehäuse
C Schutzkappe für Gerätestecker
D Feldbus-Gerätestecker
1 Schutzkappe für Gerätestecker
2 Feldbus-Gerätestecker (Pinbelegung/Farbcodes)
2.1 Braune Leitung: FF + (Klemme 26)
2.2 Blaue Leitung: FF – (Klemme 27)
2.3 Nicht belegt
Grün/Gelb: Erde (Hinweise für den Anschluss → ä 54)
2.4
Technische Daten Gerätestecker:
– Schutzart IP 67
– Umgebungstemperatur: –40...+150 °C (–40...+302 °F)
B
C D
26.5 mm
(1.040")
7/8-16 UNC
1
Verdrahtung
190 mm
M 20.5
2
a0006390
55
