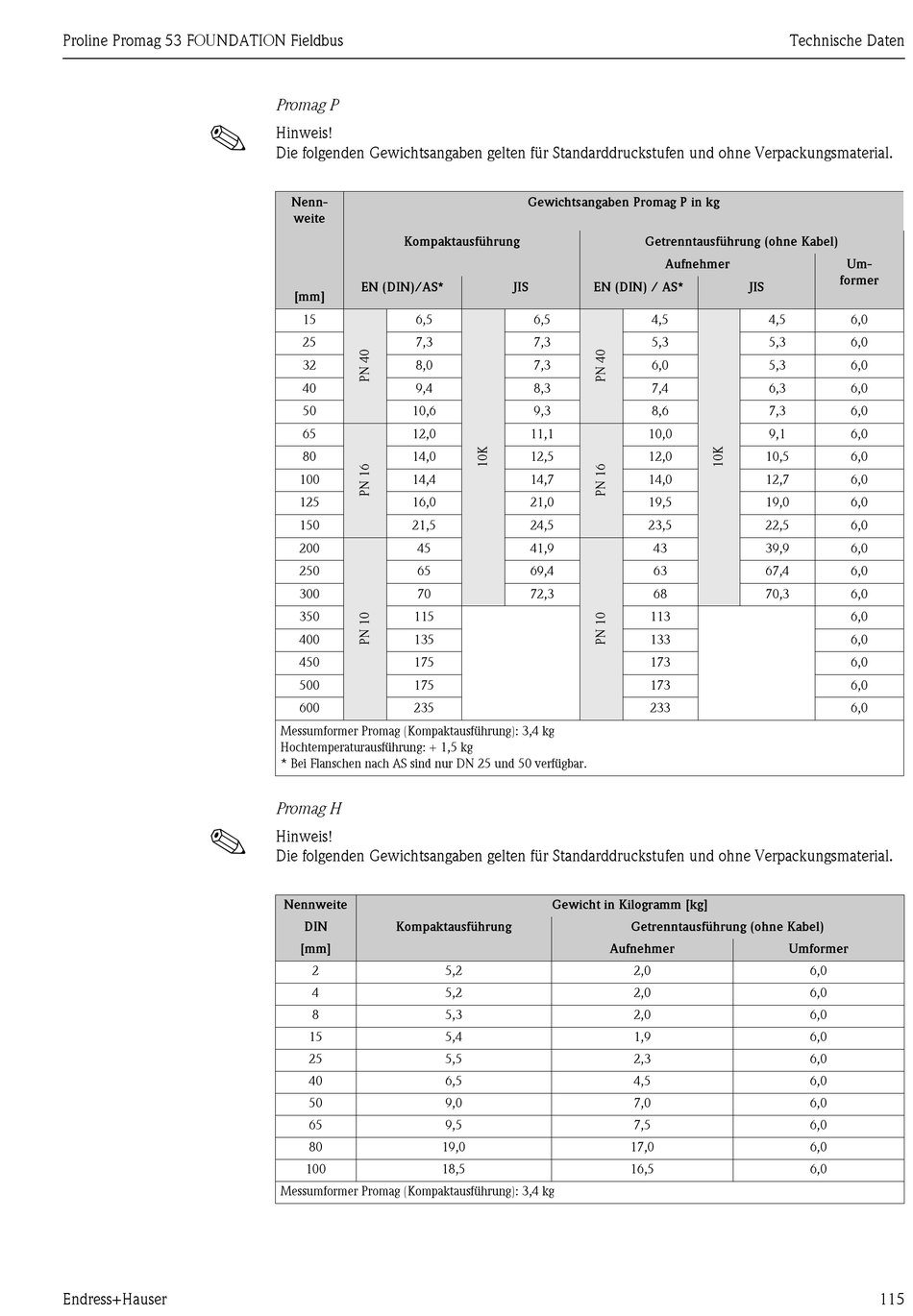

Endress+Hauser Proline Promag 53 FOUNDATION Fieldbus Betriebsanleitung Seite 115

Proline Promag 53 FOUNDATION Fieldbus
!
!
Endress+Hauser
Promag P
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.
Nenn-
weite
Kompaktausführung
EN (DIN)/AS*
[mm]
15 6,5
25 7,3
32 8,0
40 9,4
50 10,6
65 12,0
80 14,0
100 14,4
125 16,0
150 21,5
200 45
250 65
300 70
350 115
400 135
450 175
500 175
600 235
Messumformer Promag (Kompaktausführung): 3,4 kg
Hochtemperaturausführung: + 1,5 kg
* Bei Flanschen nach AS sind nur DN 25 und 50 verfügbar.
Promag H
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.
Nennweite
DIN Kompaktausführung
[mm]
2 5,2
4 5,2
8 5,3
15 5,4
25 5,5
40 6,5
50 9,0
65 9,5
80 19,0
100 18,5
Messumformer Promag (Kompaktausführung): 3,4 kg
Gewichtsangaben Promag P in kg
Getrenntausführung (ohne Kabel)
Aufnehmer
JIS EN (DIN) / AS*
6,5 4,5
7,3 5,3
7,3 6,0
8,3 7,4
9,3 8,6
11,1 10,0
12,5 12,0
14,7 14,0
21,0 19,5
24,5 23,5
41,9 43
69,4 63
72,3 68
113
133
173
173
233
Gewicht in Kilogramm [kg]
Getrenntausführung (ohne Kabel)
Aufnehmer
2,0
2,0
2,0
1,9
2,3
4,5
7,0
7,5
17,0
16,5
Technische Daten
Um-
former
JIS
4,5 6,0
5,3 6,0
5,3 6,0
6,3 6,0
7,3 6,0
9,1 6,0
10,5 6,0
12,7 6,0
19,0 6,0
22,5 6,0
39,9 6,0
67,4 6,0
70,3 6,0
6,0
6,0
6,0
6,0
6,0
Umformer
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
