Seite 4

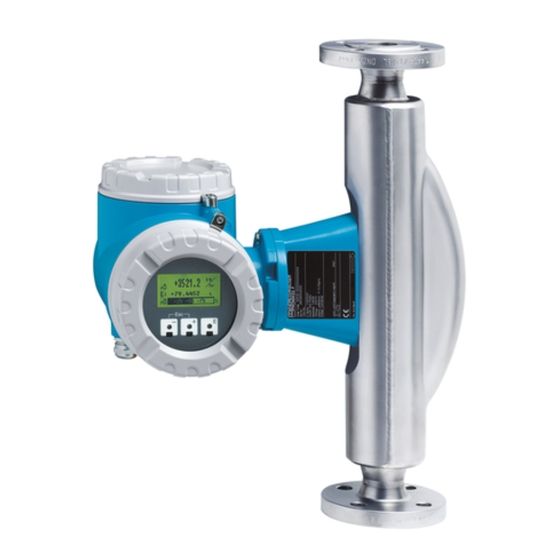

Inhaltsverzeichnis Gerätefunktionen PROline Promass 83 Block SUMMENZÄHLER ..........
Seite 5
Gerätefunktionen PROline Promass 83 Inhaltsverzeichnis Block SPEZIALFUNKTION ..........
Seite 6
Gerätefunktionen PROline Promass 83 Registrierte Warenzeichen HART Registrierte Warenzeichen der HART Communication Foundation, Austin, USA S-DAT™, T-DAT™, F-CHIP™ Registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG Endress+Hauser...
Gerätefunktionen PROline Promass 83 1 Hinweise zur Benutzung des Handbuchs Hinweise zur Benutzung des Handbuchs Um zu der Beschreibung einer von Ihnen gewünschten Funktion des Messgerätes zu gelangen, stehen Ihnen verschiedene Möglichkeiten zur Verfügung: Eine Funktionsbeschreibung über das Inhalts- verzeichnis finden Im Inhaltsverzeichnis sind alle Zellenbezeichnungen der Funktionsmatrix aufgelistet.
Gerätefunktionen PROline Promass 83 2 Funktionsmatrix 2.1.5 Kennzeichnung der Zellen Jede Zelle (Block, Gruppe, Funktionsgruppe und Funktion) in der Funktionsmatrix besitzt eine individuelle nur einmal vorkommende Kennzeichnung. Blöcke: Gekennzeichnet durch einen Buchstaben (A, B, C, usw.) Gruppen: Gekennzeichnet durch drei Buchstaben (AAA, ABA, BAA, usw.).
2 Funktionsmatrix Gerätefunktionen PROline Promass 83 Funktionsmatrix PROline Promass 83 FUNKTIONS- BLÖCKE GRUPPEN GRUPPEN → → MESSGRÖSSEN MESSWERTE siehe S. 12 → (siehe S. 11) SYSTEMEINHEITEN siehe S. 17 ↓ → SPEZIALEINHEITEN siehe S. 22 → → QUICK SETUP Inbetriebnahme- und Applikationssetups siehe S.
Seite 11
Funktions- Block Gruppen Funktionen gruppen MESS- MESSWERTE HAUPTWERTE MASSEFLUSS VOLUMEN- NORM DICHTE NORMDICHTE TEMPERATUR DRUCK ⇒ ⇒ ⇒ ⇒ GRÖSSEN FLUSS VOL.-FLUSS (AAA) S. 12 (000) S. 12 (0000) S. 12 (0001) S. 12 (0004) S. 12 (0005) S. 12 (0006) S.
3 Block MESSGRÖSSEN Gerätefunktionen PROline Promass 83 Gruppe MESSWERTE 3.1.1 Funktionsgruppe HAUPTWERTE ⇒ ⇒ MESSGRÖSSEN MESSWERTE HAUPTWERTE Funktionsbeschreibung MESSGRÖSSEN ➞ MESSWERTE ➞ HAUPTWERTE Hinweis! • Die Maßeinheiten aller hier dargestellten Messgrößen können in der Gruppe “SYSTEMEINHEITEN” eingestellt werden. • Fließt der Messstoff in der Rohrleitung rückwärts, so erscheint der Durchflusswert auf der Anzeige mit einem negativen Vorzeichen.
Gerätefunktionen PROline Promass 83 3 Block MESSGRÖSSEN 3.1.2 Funktionsgruppe ZUSATZWERTE ⇒ ⇒ MESSGRÖSSEN MESSWERTE HAUPTWERTE ⇓ ZUSATZWERTE Funktionsbeschreibung MESSGRÖSSEN ➞ MESSWERTE ➞ ZUSATZWERTE ZIELMESSSTOFF Hinweis! MASSEFLUSS Diese Funktion ist nur verfügbar, wenn eine der folgenden Auswahlen (0020) getroffen wurde: • in der Funktion DICHTEFUNKTION (7000), siehe Seite 132: –...
Seite 14
3 Block MESSGRÖSSEN Gerätefunktionen PROline Promass 83 Funktionsbeschreibung MESSGRÖSSEN ➞ MESSWERTE ➞ ZUSATZWERTE % ZIELMESSSTOFF Hinweis! VOLUMEN-ANTEIL Diese Funktion ist nur verfügbar, wenn eine der folgenden Auswahlen (0023) getroffen wurde: • in der Funktion DICHTEFUNKTION (7000), siehe Seite 132: – % MASSE / % VOLUMEN –...
Seite 15
Gerätefunktionen PROline Promass 83 3 Block MESSGRÖSSEN Funktionsbeschreibung MESSGRÖSSEN ➞ MESSWERTE ➞ ZUSATZWERTE TRÄGERMESSSTOFF Hinweis! VOLUMENFLUSS Diese Funktion ist nur verfügbar, wenn eine der folgenden Auswahlen (0027) getroffen wurde: • in der Funktion DICHTEFUNKTION (7000), siehe Seite 132: – % MASSE / % VOLUMEN –...
Seite 16
3 Block MESSGRÖSSEN Gerätefunktionen PROline Promass 83 Funktionsbeschreibung MESSGRÖSSEN ➞ MESSWERTE ➞ ZUSATZWERTE °BAUME Hinweis! (0031) Diese Funktion ist nur verfügbar, wenn in der Funktion DICHTEFUNKTION (7000) die Auswahl °BAUME getroffen wurde (siehe Seite 132). Anzeige der Konzentration in °BAUME.
Gerätefunktionen PROline Promass 83 3 Block MESSGRÖSSEN Gruppe SYSTEMEINHEITEN 3.2.1 Funktionsgruppe EINSTELLUNGEN ⇒ MESSGRÖSSEN MESSWERTE ⇓ ⇒ SYSTEMEINHEITEN EINSTELLUNGEN Funktionsbeschreibung MESSGRÖSSEN ➞ SYSTEMEINHEITEN ➞ EINSTELLUNGEN In dieser Funktionsgruppe können die Einheiten für die Messgrößen ausgewählt werden. EINHEIT MASSEFLUSS In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für den (0400) Massefluss (Masse/Zeit) aus.
3 Block MESSGRÖSSEN Gerätefunktionen PROline Promass 83 Funktionsbeschreibung MESSGRÖSSEN ➞ SYSTEMEINHEITEN ➞ EINSTELLUNGEN EINHEIT In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für den VOLUMENFLUSS Volumenfluss (Volumen/Zeit) aus. (0402) Die hier gewählte Einheit ist auch gültig für: • Stromausgänge •...
Gerätefunktionen PROline Promass 83 3 Block MESSGRÖSSEN Funktionsbeschreibung MESSGRÖSSEN ➞ SYSTEMEINHEITEN ➞ EINSTELLUNGEN EINHEIT NORM- In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für den VOLUMENFLUSS Normvolumenfluss (Normvolumen/Zeit) aus. (0404) Die hier gewählte Einheit ist auch gültig für: •...
3 Block MESSGRÖSSEN Gerätefunktionen PROline Promass 83 3.2.2 Funktionsgruppe ZUSATZEINSTELLUNGEN ⇒ MESSGRÖSSEN MESSWERTE ⇓ ⇒ SYSTEMEINHEITEN EINSTELLUNGEN ⇓ ZUSATZEINSTELL. Funktionsbeschreibung MESSGRÖSSEN ➞ SYSTEMEINHEITEN ➞ ZUSATZEINSTELLUNGEN EINHEIT DICHTE In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für die (0420) Messstoffdichte aus.
Seite 21
Gerätefunktionen PROline Promass 83 3 Block MESSGRÖSSEN Funktionsbeschreibung MESSGRÖSSEN ➞ SYSTEMEINHEITEN ➞ ZUSATZEINSTELLUNGEN EINHEIT TEMPERATUR In dieser Funktion wählen Sie die Einheit für die Temperatur aus. (0422) Die hier gewählte Einheit ist auch gültig für: • Stromausgänge • Frequenzausgänge • Stromeingang •...
Gerätefunktionen PROline Promass 83 3 Block MESSGRÖSSEN Funktionsbeschreibung MESSGRÖSSEN ➞ SPEZIALEINHEITEN ➞ FREIE EINHEIT TEXT In dieser Funktion kann ein Text für die frei wählbare Volumen- /Volumenfluss- VOLUMENEINHEIT einheit eingegeben werden. Es wird nur der Text definiert, die zugehörige (0602) Zeiteinheit wird aus einer Auswahl (s, min, h, day) bereitgestellt.
3 Block MESSGRÖSSEN Gerätefunktionen PROline Promass 83 Funktionsbeschreibung MESSGRÖSSEN ➞ SPEZIALEINHEITEN ➞ FREIE EINHEIT TEXT Hinweis! KONZENTRATIONS- Diese Funktion ist nur verfügbar, wenn das optionale Softwarepaket EINHEIT KONZENTRATION installiert ist. (0606) In dieser Funktion kann ein Text für die frei wählbare Konzentrationseinheit (benutzerdefinierte Dichteeinheit) eingegeben werden.
Hinweis! Ein Ablaufdiagramm des Setups PULSIERENDER DURCHFLUSS finden Sie auf der Seite 29. Weitere Informationen zu Setups finden Sie in der Betriebs- anleitung PROline Promass 83, BA 059D/06/de/. QUICK SETUP In dieser Funktion kann das applikationsspezifische Setup für die Gas- GASMESSUNG messung gestartet werden.
Seite 26
4 Block QUICK SETUP Gerätefunktionen PROline Promass 83 Funktionsbeschreibung QUICK SETUP QUICK SETUP Hinweis! ABFÜLLEN Diese Funktion ist nur verfügbar, wenn das optionale Softwarepaket (1005) ABFÜLLEN installiert ist. In dieser Funktion kann das (optionale) applikationsspezifische Setup für Abfüllungen gestartet werden.
Seite 28
4 Block QUICK SETUP Gerätefunktionen PROline Promass 83 Hinweis! • Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle QUICK SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup “Inbetriebnahme” ist durchzuführen bevor eines der nachfolgend beschriebenen Quick Setups ausgeführt wird.
Gerätefunktionen PROline Promass 83 4 Block QUICK SETUP 4.0.2 Setup Pulsierender Durchfluss F06-83xxxxx-19-xx-xx-de-001 Hinweis! ² Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle QUICK SETUP PULSIERENDER DURCHFLUSS (1003). • Der Aufruf dieses Setups kann entweder direkt im Anschluss an das Setup “INBETRIEBNAHME”...
Seite 30
4 Block QUICK SETUP Gerätefunktionen PROline Promass 83 Steht kein Zähler mehr zur Verfügung, erscheint nur noch die Auswahl “NEIN”. • ➂ Es sind bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Quick Setup noch nicht konfiguriert wurden.
• Diese Setup ist nur verfügbar, wenn im Messgerät das optionale Softwarepaket ABFÜLLEN installiert wurde. Das Softwarepaket kann bereits bei der Werkaus- lieferung des Messgerätes installiert sein (Bestelloption) oder nachträglich als optionales Softwarepaket bei Endress+Hauser bestellt und installiert werden. Endress+Hauser...
Seite 33
Gerätefunktionen PROline Promass 83 4 Block QUICK SETUP • Wird bei einer Abfrage die ESC-Tastenkombination gedrückt, erfolgt der Rücksprung in die Funktion QUICK SETUP ABFÜLLEN (1005). • Zu Beginn des Setups werden generelle Geräteparameter bezüglich der Mess- signalverarbeitung und des Ausgabeverhaltenes optimal konfiguriert.
Seite 34
Funktions- Block Gruppen Funktionen gruppen BEDIENUNG GRUNDEIN- SPRACHE DÄMPFUNG KONTRAST LCD HINTERGRUND ANZEIGE ⇒ ⇒ ⇒ ⇒ STELLUNG ANZEIGE BELEUCHTUNG (CAA) S. 35 (200) S. 35 (2000) S. 35 (2002) S. 35 (2003) S. 36 (2004) S. 34 ⇓ ⇑ ⇓...
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE Gruppe BEDIENUNG 5.1.1 Funktionsgruppe GRUNDEINSTELLUNG ⇒ ⇒ ANZEIGE BEDIENUNG GRUNDEINSTELLUNG Funktionsbeschreibung ANZEIGE ➞ BEDIENUNG ➞ GRUNDEINSTELLUNG SPRACHE In dieser Funktion wird die gewünschte Sprache ausgewählt, in der alle Texte, (2000) Parameter und Bedienmeldungen auf der Vor-Ort-Anzeige angezeigt werden.
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ANZEIGE ➞ BEDIENUNG ➞ GRUNDEINSTELLUNG KONTRAST LCD In dieser Funktion können Sie den Anzeige-Kontrast gemäß den vor Ort (2003) herrschenden Betriebsbedingungen optimal einstellen. Eingabe: 10...100% Werkeinstellung: HINTERGRUND In dieser Funktion können Sie die Hintergrundbeleuchtung gemäß den vor Ort BELEUCHTUNG herrschenden Betriebsbedingungen optimal einstellen.
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE 5.1.2 Funktionsgruppe ENT-/VERRIEGELUNG ⇒ ⇒ ANZEIGE BEDIENUNG GRUNDEINSTELLUNG ⇓ ENT-/VERRIEGELUNG Funktionsbeschreibung ANZEIGE ➞ BEDIENUNG ➞ ENT-/VERRIEGELUNG CODE EINGABE Sämtliche Daten des Messsystems sind gegen unbeabsichtigtes Ändern (2020) geschützt. Erst nach der Eingabe einer Codezahl, in dieser Funktion, wird die Programmierung freigegeben und die Geräteeinstellungen sind veränderbar.
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 5.1.3 Funktionsgruppe BETRIEB ⇒ ⇒ ANZEIGE BEDIENUNG GRUNDEINSTELLUNG ⇓ ENT-/VERRIEGELUNG ⇓ BETRIEB Funktionsbeschreibung ANZEIGE ➞ BEDIENUNG ➞ BETRIEB TEST ANZEIGE In dieser Funktion kann die Funktionstüchtigkeit der Vor-Ort-Anzeige bzw. (2040) deren Pixel überprüft werden.
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE Gruppe HAUPTZEILE 5.2.1 Funktionsgruppe EINSTELLUNGEN ⇒ ANZEIGE BEDIENUNG ⇓ ⇒ HAUPTZEILE EINSTELLUNGEN Funktionsbeschreibung ANZEIGE ➞ HAUPTZEILE ➞ EINSTELLUNGEN ENDRESS+HAUSER A = Hauptzeile, B = Zusatzzeile, C = Infozeile ZUORDNUNG In dieser Funktion wird der Hauptzeile (oberste Zeile der Vor-Ort-Anzeige) (2200) ein Anzeigewert zugeordnet.
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE 5.2.2 Funktionsgruppe MULTIPLEX ⇒ ANZEIGE BEDIENUNG ⇓ ⇒ HAUPTZEILE EINSTELLUNGEN ⇓ MULTIPLEX Funktionsbeschreibung ANZEIGE ➞ HAUPTZEILE ➞ MULTIPLEX ZUORDNUNG In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend (alle (2220) 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG (2200), auf der Hauptzeile dargestellt wird.
Seite 42
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ANZEIGE ➞ HAUPTZEILE ➞ MULTIPLEX ZUORDNUNG Erweiterte Auswahl mit dem optionalen Softwarepaket ERWEITERTE (Fortsetzung) DIAGNOSE: ABWEICHUNG MASSEFLUSS ABWEICHUNG DICHTE ABWEICHUNG NORMDICHTE ABWEICHUNG TEMPERATUR ABWEICHUNG ROHRDÄMPFUNG ABWEICHUNG ELEKTRODYNAMISCHE SENSOREN 100% WERT Hinweis! (2221) Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2220)
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE Gruppe ZUSATZZEILE 5.3.1 Funktionsgruppe EINSTELLUNGEN ⇒ ANZEIGE BEDIENUNG ⇓ HAUPTZEILE ⇓ ⇒ ZUSATZZEILE EINSTELLUNGEN Funktionsbeschreibung ANZEIGE ➞ ZUSATZZEILE ➞ EINSTELLUNGEN ENDRESS+HAUSER A = Hauptzeile, B = Zusatzzeile, C = Infozeile ZUORDNUNG In dieser Funktion wird der Zusatzzeile (mittlere Zeile der Vor-Ort-Anzeige) (2400) ein Anzeigewert zugeordnet.
Seite 44
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ANZEIGE ➞ ZUSATZZEILE ➞ EINSTELLUNGEN ZUORDNUNG Hinweis! (Fortsetzung) Die Auswahlmöglichkeiten des Softwarepakets ABFÜLLEN beziehen sich immer auf die in der Funktion FÜLLAUSWAHL (Seite 138) ausgewählte Abfüllung (“BATCH # 1”, “BATCH # 2”, usw.). Beispiel: wurde in der Funktion FÜLLAUSWAHL (7200) die Auswahl BATCH # 1 getroffen, so können nur die...
Seite 45
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE Funktionsbeschreibung ANZEIGE ➞ ZUSATZZEILE ➞ EINSTELLUNGEN FORMAT Hinweis! (2402) Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2400) eine numerische Auswahl getroffen wurde. In dieser Funktion legen Sie die maximale Anzahl der Nachkommastellen des Anzeigewerts der Zusatzzeile fest.
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 5.3.2 Funktionsgruppe MULTIPLEX ⇒ ANZEIGE BEDIENUNG ⇓ HAUPTZEILE ⇓ ⇒ ZUSATZZEILE EINSTELLUNGEN ⇓ MULTIPLEX Funktionsbeschreibung ANZEIGE ➞ ZUSATZZEILE ➞ MULTIPLEX ZUORDNUNG In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend (alle (2420) 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG (2400), auf der Zusatzzeile dargestellt wird.
Seite 48
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ANZEIGE ➞ ZUSATZZEILE ➞ MULTIPLEX FORMAT Hinweis! (2422) Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2420) eine numerische Auswahl getroffen wurde. In dieser Funktion legen Sie die maximale Anzahl der Nachkommastellen des zweiten Anzeigewerts der Zusatzzeile fest.
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE Gruppe INFOZEILE 5.4.1 Funktionsgruppe EINSTELLUNGEN ⇒ ANZEIGE BEDIENUNG ⇓ HAUPTZEILE ⇓ ZUSATZZEILE ⇓ ⇒ INFOZEILE EINSTELLUNGEN Funktionsbeschreibung ANZEIGE ➞ INFOZEILE ➞ EINSTELLUNGEN ENDRESS+HAUSER A = Hauptzeile, B = Zusatzzeile, C = Infozeile ZUORDNUNG...
Seite 50
• Bei der Auswahl FÜLLBEDIENTASTEN entfällt die Funktionalität der Multiplexanzeige (Funktion ZUORDNUNG (2620), usw.) auf der Infozeile. • Funktionskonzept und Darstellungsbeispiel des Abfüllmenüs,siehe Betriebsanleitung PROline promass 83, BA 059D/06/de/, Kapitel Bedienung. Erweiterte Auswahl mit dem optionalen Softwarepaket KONZENTRATION: ZIELMESSSTOFF MASSE...
Seite 51
Gerätefunktionen PROline Promass 83 5 Block ANZEIGE Funktionsbeschreibung ANZEIGE ➞ INFOZEILE ➞ EINSTELLUNGEN FORMAT Hinweis! (2602) Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2600) eine numerische Auswahl getroffen wurde. In dieser Funktion legen Sie die maximale Anzahl der Nachkommastellen des Anzeigewerts der Infozeile fest.
Seite 54
5 Block ANZEIGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ANZEIGE ➞ INFOZEILE ➞ MULTIPLEX FORMAT Hinweis! (2622) Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2620) eine numerische Auswahl getroffen wurde. In dieser Funktion wird die maximale Anzahl der Nachkommastellen des zweiten Anzeigewerts der Infozeile festgelegt.
Seite 55
Funktions- Block Gruppen Funktionen gruppen SUMMEN- SUMMEN- EIN- ZUORDNUNG EINHEIT ZÄHLERMODUS RESET ZÄHLER ⇒ ⇒ ⇒ ⇒ ZÄHLER ZÄHLER 1 STELLUNGEN SUMMENZÄHL. (DAA) S. 56 (300) S. 56 (3000) S. 56 (3001) S. 57 (3002) S. 57 (3003) S. 57 ⇓...
6 Block SUMMENZÄHLER Gerätefunktionen PROline Promass 83 Gruppe SUMMENZÄHLER (1...3) 6.1.1 Funktionsgruppe EINSTELLUNGEN ⇒ ⇒ SUMMENZÄHLER SUMMENZÄHLER 1 EINSTELLUNGEN ⇓ ⇒ SUMMENZÄHLER 2 EINSTELLUNGEN ⇓ ⇒ SUMMENZÄHLER 3 EINSTELLUNGEN Funktionsbeschreibung SUMMENZÄHLER ➞ SUMMENZÄHLER (1...3) ➞ EINSTELLUNGEN Nachfolgende Funktionsbeschreibungen sind für die Summenzähler 1...3 gültig, welche unabhängig voneinander konfigurierbar sind.
Seite 57
Gerätefunktionen PROline Promass 83 6 Block SUMMENZÄHLER Funktionsbeschreibung SUMMENZÄHLER ➞ SUMMENZÄHLER (1...3) ➞ EINSTELLUNGEN EINHEIT In dieser Funktion wird die Einheit der zuvor ausgewählten Messgröße des SUMMENZÄHLER Summenzählers bestimmt. (3001) Auswahl (für die Zuordnung MASSEFLUSS): Metrisch → g; kg; t US →...
Gerätefunktionen PROline Promass 83 6 Block SUMMENZÄHLER Gruppe ZÄHLERVERWALTUNG ⇒ SUMMENZÄHLER SUMMENZÄHLER 1 ⇓ SUMMENZÄHLER 2 ⇓ SUMMENZÄHLER 3 ⇓ ⇒ ZÄHLERVERWALTUNG Funktionen Zählerverwaltung Funktionsbeschreibung SUMMENZÄHLER ➞ ZÄHLERVERWALTUNG ➞ Funktionen Zählerverwaltung RESET ALLE In dieser Funktion können die Summen inklusive aller Überläufe der SUMMENZÄHLER...
Seite 60
Funktions- Block Gruppen Funktionen gruppen AUSGÄNGE STROM 1...3 EIN- ZUORDNUNG STROM- WERT 0_4 mA WERT 20 mA MESSMODUS ZEIT- FEHLER- ⇒ ⇒ ⇒ ⇒ (EAA,-B,-C) STELLUNGEN STROM BEREICH KONSTANTE VERHALTEN S. 61 (400) S. 61 (4000) S. 61 (4001) S. 63 (4002) S.
27, siehe Funktion KLEMMENNUMMER (4080) auf Seite 72). • Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung) auf ein passives Ausgangssignal ist ein Strombereich von 4–20 mA auszuwäh- len (siehe Betriebsanleitung PROline promass 83, BA 059D/06/de/). Strombereich, Arbeitsbereich und Ausfallsignalpegel I[mA] 0-20 mA 0 - 20.5 mA...
Seite 64
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN WERT 0_4 mA In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet. (4002) Der Wert darf größer oder kleiner als der 20 mA zugeordnete Wert sein (Funktion WERT 20 mA (4003), siehe Seite 66).
Seite 65
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN WERT 0_4 mA Parametrierbeispiel 1: (Fortsetzung) WERT 0_4 mA (4002) = ungleich Nullduchfluss (z.B. –5 m /h, 10m WERT 20 mA (4003) = ungleich Nullduchfluss (z.B. 100 m...
Seite 66
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN WERT 20 mA In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet. (4003) Der Wert darf größer oder kleiner als der 0/4 mA zugeordnete Wert sein (Funktion WERT 0_4 mA (4002), siehe Seite 64).
Seite 67
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN MESSMODUS In dieser Funktion wird der Messmodus für den Stromausgang bestimmt. (4004) Auswahl: STANDARD SYMMETRIE PULSIERENDER DURCHFLUSS Werkeinstellung: STANDARD Beschreibung der einzelnen Auswahlmöglichkeiten: • STANDARD Das Stromausgangssignal folgt proportional der zugeordneten Messgröße.
Seite 68
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN MESSMODUS • PULSIERENDER DURCHFLUSS (Fortsetzung) Bei einem stark schwankenden Durchfluss, wie z.B Kolbenpumpen- anwendungen werden Durchflussanteile außerhalb der Messspanne zwischengespeichert, verrechnet und maximal 60 Sekunden zeitversetzt ausgegeben.
Seite 69
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN 2. Definierte Messspanne (➀-➁): ➀ und ➁ mit ungleichen Vorzeichen. Weiterführende Erläuterungen und Informationen (Fortsetzung) F-x3xxxxx-05-xx-xx-xx-002 ➀ ➁ Durchfluss a (—) außerhalb, b (- -) innerhalb der Messspanne.
Seite 70
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ STROMAUSGANG (1...3) ➞ EINSTELLUNGEN FEHLERVERHALTEN Bei einer Störung ist es aus Sicherheitsgründen sinnvoll, dass der Strom- (4006) ausgang einen zuvor definierten Zustand einnimmt. Die hier gewählte Einstellung beeinflusst nur den Stromausgang. Das Fehlerverhalten weiterer Ausgänge und Summenzähler wird in der zugehörigen Funktionsgruppe defi-...
Seite 74
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) ZUORDNUNG Hinweis! FREQUENZ Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) (4201) die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird dem Frequenzausgang eine Messgröße zugeordnet.
Seite 75
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) ANFANGSFREQUENZ Hinweis! (4202) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird für den Frequenzausgang eine Anfangsfrequenz festgelegt.
Seite 76
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) WERT-f min Hinweis! (4204) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird der Anfangsfrequenz (4202) ein Wert zugeordnet.
Seite 77
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) WERT-f max Parametrierbeispiel 1: (Fortsetzung) WERT-f min (4204) = ungleich Nullduchfluss (z.B. –5 m /h, 10m WERT-f max (4205) = ungleich Nullduchfluss (z.B. 100 m...
Seite 78
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) MESSMODUS Hinweis! (4206) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird der Messmodus für den Frequenzausgang bestimmt.
Seite 79
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) MESSMODUS • PULSIERENDER DURCHFLUSS (Fortsetzung) Bei einem stark schwankenden Durchfluss, wie z.B Kolbenpumpen- anwendungen werden Durchflussanteile außerhalb der Messspanne zwischengespeichert, verrechnet und maximal 60 Sekunden zeitversetzt ausgegeben.Kann die Zwischenspeicherung nicht innerhalb von ca.
Seite 80
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (FREQUENZ) ZEITKONSTANTE Hinweis! (4208) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das Frequenzausgangssignal auf stark schwankende Messgrößen besonders...
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS) ZUORDNUNG IMPULS Hinweis! (4221) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl IMPULS getroffen wurde. In dieser Funktion wird dem Impulsausgang eine Messgröße zugeordnet.
Seite 82
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS) IMPULSBREITE Hinweis! (4223) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl IMPULS getroffen wurde. In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Seite 83
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS) MESSMODUS Hinweis! (4225) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl IMPULS getroffen wurde. In dieser Funktion wird der Messmodus für den Impulsausgang bestimmt.
Seite 84
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS) AUSGANGSSIGNAL Hinweis! (4226) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl IMPULS getroffen wurde. In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu einem externen Summenzähler passt.
Seite 85
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (IMPULS) FEHLERVERHALTEN Hinweis! (4227) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl IMPULS getroffen wurde. Bei einer Störung ist es aus Sicherheitsgründen sinnvoll, dass der Impulsaus- gang einen zuvor definierten Zustand einnimmt.
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (STATUS) ZUORDNUNG STATUS Hinweis! (4241) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl STATUS getroffen wurde. In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (STATUS) AUSSCHALTPUNKT Hinweis! (4244) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl STATUS und in der Funktion ZUORDNUNG STATUS (4241) eine Auswahl GRENZWERT getroffen wurde.
Seite 89
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (STATUS) MESSMODUS Hinweis! (4246) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl STATUS getroffen wurde und dem Statusausgang ein Grenzwert zugeordnet wurde.
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ BETRIEB (FREQUENZ) WERT SIMULATION Hinweis! FREQUENZ Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) (4303) die Auswahl FREQUENZ getroffen wurde, und die Funktion SIMULATION FREQUENZ (4302) aktiv (= EIN) ist.
Seite 92
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ➞ ➞ AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2) BETRIEB (IMPULS) SIMULATION IMPULS Hinweis! (4322) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Aus- wahl IMPULS getroffen wurde. In dieser Funktion kann die Simulation des Impulsausgangs aktiviert werden.
Seite 93
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ BETRIEB (STATUS) ISTZUSTAND STATUS Hinweis! (4341) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl STATUS getroffen wurde. Anzeige des aktuellen Zustands des Statusausgangs.
• Standardmäßig ist der Relaisausgang als Schließkontakt herausgeführt. Über eine Steckbrücke auf dem Relaismodul ist die Umkonfiguration zu einem Öffnerkontakt möglich (siehe Betriebsanleitung PROline Promass 83, BA 059D/06/de/). • Bei der Auswahl AUS oder EIN wird in der Funktionsgruppe EINSTELLUN- GEN nur noch diese Funktion, ZUORDNUNG RELAIS (4700), angezeigt.
Seite 97
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ RELAISAUSGANG (1...2) ➞ EINSTELLUNGEN EINSCHALT- Hinweis! VERZÖGERUNG Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS (4702) (4700) eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen wurde. In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das Anziehen (d.h.
Seite 98
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ RELAISAUSGANG (1...2) ➞ EINSTELLUNGEN MESSMODUS Hinweis! (4705) Diese Funktion wird nur eingeblendet, wenn dem Relaisausgang ein Grenz- wert zugeordnet wurde. In dieser Funktion wird der Messmodus für den Relaisausgang bestimmt.
Anzeige des aktuellen Status des Relaisausgangs. RELAISAUSGANG (4740) Mittels einer Steckbrücke kann auf der Kontaktseite festgelegt werden, ob der Relaisausgang als Öffner oder Schließer arbeiten soll (siehe Betriebsanleitung PROline Promass 83, BA 059D/06/de/). Anzeige: ÖFFNER OFFEN ÖFFNER GESCHLOSSEN SCHLIESSER OFFEN...
Seite 100
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung AUSGÄNGE ➞ RELAISAUSGANG (1...2) ➞ BETRIEB WERT SIMULATION Hinweis! SCHALTPUNKT Diese Funktion wird nur eingeblendet, wenn die Funktion SIMULATION (4742) SCHALTPUNKT (4741) aktiv (= EIN) ist. In dieser Funktion wird der Schaltzustand des Relaisausgangs während der Simulation bestimmt.
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 7.3.4 Erläuterungen zum Verhalten des Relaisausgangs Allgemein Falls Sie den Relaisausgang für “GRENZWERT” oder “DURCHFLUSSRICHTUNG” konfiguriert haben, so können Sie in den Funktionen EINSCHALTPUNKT und AUSSCHALTPUNKT die dazu erforderlichen Schalt- punkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten Werte, so schaltet der Relais- ausgang wie in den unteren Abbildungen dargestellt.
Gerätefunktionen PROline Promass 83 7 Block AUSGÄNGE 7.3.5 Schaltverhalten Relaisausgang Kontakt* Funktion Zustand Relaisspule Öffner Schließer EIN (Betrieb) System im Messbetrieb angezogen System außer Messbetrieb (Ausfall der Hilfsenergie) abgefallen Störmeldung System in Ordnung angezogen (System- oder Prozessfehler) Störung → Fehlerverhalten abgefallen Aus- /Eingänge und Summen-...
Seite 104
7 Block AUSGÄNGE Gerätefunktionen PROline Promass 83 Kontakt* Funktion Zustand Relaisspule Öffner Schließer Grenzwert Grenzwert nicht über- oder – Massefluss unterschritten angezogen – Volumenfluss – Normvolumen- fluss – Dichte Grenzwert über- oder unter- – Normdichte schritten abgefallen – Temperatur – Summenzähler * Klemmennummer gemäß...
Seite 105
Funktions- Block Gruppen Funktionen gruppen STATUSEIN- EIN- ZUORD. AKTIVER MIN. EINGÄNGE ⇒ ⇒ ⇒ ⇒ GANG STELLUNGEN STATUSEING. PEGEL PULSBREITE (FAA) S. 106 (500) S. 106 (5000) S. 106 (5001) S. 106 (5002) S. 106 ⇓ ⇑ BETRIEB ISTZ. SIMUL. WERT SIM.
Gerätefunktionen PROline Promass 83 8 Block EINGÄNGE 8.1.2 Funktionsgruppe BETRIEB ⇒ ⇒ EINGÄNGE STATUSEINGANG EINSTELLUNGEN ⇓ BETRIEB Funktionsbeschreibung EINGÄNGE ➞ STATUSEINGANG ➞ BETRIEB ISTZUSTAND Anzeige des angelegten Pegelzustands des Statuseingangs. STATUSEINGANG (5040) Anzeige: HOCH TIEF SIMULATION In dieser Funktion kann der Statuseingang simuliert werden, d.h. die dem...
8 Block EINGÄNGE Gerätefunktionen PROline Promass 83 8.1.3 Funktionsgruppe INFORMATION ⇒ ⇒ EINGÄNGE STATUSEINGANG EINSTELLUNGEN ⇓ BETRIEB ⇓ INFORMATION Funktionsbeschreibung EINGÄNGE ➞ STATUSEINGANG ➞ INFORMATION KLEMMENNUMMER In dieser Funktion werden die Nummern der vom Statuseingang belegten (5080) Klemmen (im Anschlussraum) sowie die Polarität angezeigt.
Hinweis! Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung) auf ein passives Ausgangssignal ist ein Strombereich von 4...20 mA auszuwählen (siehe Betriebsanleitung PROline promass 83, BA 059D/06/de/). Strombereich / Arbeitsbereich (Messiformation): 0–20 mA / 0...20,5 mA 4–20 mA / 4...20,5 mA 4–20 mA NAMUR / 3,8...20,5 mA...
Seite 110
8 Block EINGÄNGE Gerätefunktionen PROline Promass 83 Funktionsbeschreibung EINGÄNGE ➞ STROMEINGANG ➞ EINSTELLUNGEN WERT 20 mA In dieser Funktion wird dem 20 mA-Strom ein Wert zugeordnet. (5203) Eingabe: 5-stellige Gleitkommazahl Werkeinstellung: Abhängig von der dem Stromeingang zugeordneten Prozessgröße (s. Funktion ZUORDNUNG STROMEINGANG, 5200).
Gerätefunktionen PROline Promass 83 8 Block EINGÄNGE 8.2.2 Funktionsgruppe BETRIEB ⇒ EINGÄNGE STATUSEINGANG ⇓ ⇒ STROMEINGANG EINSTELLUNGEN ⇓ BETRIEB Funktionsbeschreibung EINGÄNGE ➞ STROMEINGANG ➞ BETRIEB ISTWERT Anzeige des aktuellen Istwertes des Eingangsstroms. STROMEINGANG (5240) Anzeige: 0,0...25 mA SIMULATION In dieser Funktion kann die Simulation des Stromausgangs aktiviert werden.
8 Block EINGÄNGE Gerätefunktionen PROline Promass 83 8.2.3 Funktionsgruppe INFORMATION ⇒ EINGÄNGE STATUSEINGANG ⇓ ⇒ STROMEINGANG EINSTELLUNGEN ⇓ BETRIEB ⇓ INFORMATION Funktionsbeschreibung EINGÄNGE ➞ STROMEINGANG ➞ INFORMATION KLEMMENNUMMER In dieser Funktion werden die Nummern der vom Stromeingang belegten (5280) Klemmen (im Anschlussraum) sowie die Polarität angezeigt.
Seite 113
Funktions- Block Gruppen Funktionen gruppen GRUND- EIN- MESSSTELLEN- MESSSTELLEN- BUSADRESSE HART SCHREIB- HART ⇒ ⇒ ⇒ ⇒ FUNKTION STELLUNGEN BEZNG. BESCHREIB. PROTOKOLL SCHUTZ (GAA) S. 114 (600) S. 114 (6000) S. 114 (6001) S. 114 (6002) S. 114 (6003) S. 114 (6004) S.
Anzeige ob ein Schreibzugriff auf das Messgerät möglich ist. (6004) Anzeige: AUS = Datenaustausch möglich EIN = Datenaustausch gesperrt Werkeinstellung: Hinweis! Der Schreibschutz wird über eine Steckbrücke auf der I/O-Platine aktiviert bzw. deaktiviert (siehe Betriebsanleitung PROline Promass 83, BA 059D/06/ de/). Endress+Hauser...
GRUNDFUNKTION ➞ HART ➞ BETRIEB HERSTELLER ID Anzeige des Herstellernummer in einem dezimalen Zahlenformat. (6040) Anzeige: – Endress+Hauser – 17 (≅ 11 hex) für Endress+Hauser GERÄTE ID Anzeige der Geräte ID in einem hexadezimalen Zahlenformat. (6041) Anzeige: 81 (≅ 51 hex) für Promass 83...
9 Block GRUNDFUNKTION Gerätefunktionen PROline Promass 83 Gruppe PROZESSPARAMETER 9.2.1 Funktionsgruppe EINSTELLUNGEN ⇒ GRUNDFUNKTION HART ⇓ ⇒ PROZESSPARAMETER EINSTELLUNGEN Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ EINSTELLUNGEN ZUORDNUNG In dieser Funktion erfolgt die Zuordnung des Schaltpunktes für die Schleich- SCHLEICHMENGE mengenunterdrückung in einer technischen Einheit.
Seite 117
Gerätefunktionen PROline Promass 83 9 Block GRUNDFUNKTION Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ EINSTELLUNGEN DRUCKSTOSS- Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegun- UNTERDRÜCKUNG gen in der Rohrleitung auftreten, welche vom Messsystem registriert werden. (6404) Die dabei aufsummierten Impulse führen, insbesondere bei Abfüllvorgängen, zu einem falschen Summenzählerstand.
9 Block GRUNDFUNKTION Gerätefunktionen PROline Promass 83 9.2.2 Funktionsgruppe MSÜ PARAMETER ⇒ GRUNDFUNKTION HART ⇓ ⇒ PROZESSPARAMETER EINSTELLUNGEN ⇓ MSÜ PARAMETER Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ MSÜ PARAMETER MESSSTOFFÜBER- In dieser Funktion kann die Messstoffüberwachung (MSÜ) aktiviert werden. WACHUNG Bei einem leeren Messrohr fällt die gemessene Dichte des Messstoffs unter den vorgegebenen Wert in der Funktion MSÜ...
9 Block GRUNDFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ REFERENZPARAMETER BEZUGSTEMPERATUR Hinweis! (6464) Diese Funktion ist nur verfügbar, wenn in der Funktion NORMVOLUMEN- BERECHNUNG (6460) die Auswahl BERECHNETE NORMDICHTE getroffen wurde. Eingabe der Referenztemperatur für die Berechnung des Normvolumen- flusses, des Normvolumens und der Normdichte.
Gerätefunktionen PROline Promass 83 9 Block GRUNDFUNKTION 9.2.4 Funktionsgruppe ABGLEICH ⇒ GRUNDFUNKTION HART ⇓ ⇒ PROZESSPARAMETER EINSTELLUNGEN ⇓ MSÜ PARAMETER ⇓ REFERENZPARAMETER ⇓ ABGLEICH Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ ABGLEICH NULLPUNKTABGLEICH Mit dieser Funktion können Sie den Nullpunktabgleich automatisch starten.
Seite 122
9 Block GRUNDFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ ABGLEICH MODE DICHTE- In dieser Funktion wählen Sie aus, ob ein 1-Punkt oder 2-Punkt Dichteabgleich ABGLEICH durchgeführt werden soll. (6482) Auswahl: ABBRECHEN 1-PUNKT 2-PUNKT SOLLWERT DICHTE 1 In dieser Funktion geben Sie den Soll-Dichtewert für den ersten Messstoff ein, (6483) für welchen Sie einen Feld-Dichteabgleich durchführen wollen.
Seite 123
Gerätefunktionen PROline Promass 83 9 Block GRUNDFUNKTION Funktionsbeschreibung GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ ABGLEICH DICHTEABGLEICH Mit dieser Funktion können Sie einen Dichteabgleich vor Ort durchführen. (6487) Die Dichteabgleichwerte werden dabei neu berechnet und anschließend im Messsystem abgespeichert. Durch den Abgleich wird für die Berechnung von dichteabhängigen Werten (z.B.
In dieser Funktion kann eine automatische Druckkorrektur konfiguriert werden. (6500) Damit kann der Effekt einer Druckabweichung zwischen Kalibrier- und Prozessdruck auf die Messabweichung beim Massedurchfluss kompensiert werden (siehe auch Betriebsanleitung PROline Promass 83, BA 059D/06/de/, Kapitel Messgenauigkeit). Auswahl: GEMESSEN Diese Auswahl ist nur verfügbar, wenn ein Stromeingang und in der Funktion ZUORD.
9 Block GRUNDFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung GRUNDFUNKTION ➞ SYSTEMPARAMETER ➞ EINSTELLUNGEN TEMPERATURMES- In dieser Funktion kann zwischen interner und externer (über den Stromein- SUNG gang) Temperaturmessung umgeschaltet werden. (6606) Hinweis! Diese Zelle ist nur verfügbar, wenn ein Stromeingang vorhanden ist.
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.1 Gruppe DICHTEFUNKTIONEN 10.1.1 Funktionsgruppe EINSTELLUNGEN ⇒ ⇒ SPEZIALFUNKTION DICHTEFUNKTIONEN EINSTELLUNGEN Funktionsbeschreibung SPEZIALFUNKTION ➞ DICHTEFUNKTIONEN ➞ EINSTELLUNGEN DICHTEFUNKTION In dieser Funktion wird die gewünschte Dichtefunktion ausgewählt, mit der (7000) spezielle Dichtewerte oder der prozentuale Anteil von Komponenten in zwei- phasigen Messstoffen berechnet wird.
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ DICHTEFUNKTIONEN ➞ EINSTELLUNGEN AUSDEHNUNGS- Hinweis! KOEFFIZIENT QUADR. Diese Funktion ist nur verfügbar, wenn in der Funktion DICHTEFUNKTION TRÄGERMESSSTOFF (7000) eine der folgenden Auswahlen getroffen wurde: (7003) • %-MASSE/%-VOLUMEN • %-BLACK LIQUOR In dieser Funktion wird der messstoffspezifische Ausdehnungskoeffizient für...
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung SPEZIALFUNKTION ➞ DICHTEFUNKTIONEN ➞ EINSTELLUNGEN AUSDEHNUNGS- Hinweis! KOEFFIZIENT QUADR. Diese Funktion ist nur verfügbar, wenn in der Funktion DICHTEFUNKTION ZIELMESSSTOFF (7000) eine der folgenden Auswahlen getroffen wurde: (7006) • %-MASSE/%-VOLUMEN • %-BLACK LIQUOR In dieser Funktion wird der messstoffspezifische Ausdehnungskoeffizient für...
Seite 135
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ DICHTEFUNKTIONEN ➞ EINSTELLUNGEN REFERENZ- Hinweis! TEMPERATUR Diese Funktion ist nur verfügbar, wenn in der Funktion DICHTEFUNKTION (7009) (7000) nicht die Auswahl als AUS, °BRIX oder FLEXIBEL getroffen wurde. In dieser Funktion wird die Referenztemperatur für die Dichtefunktionen einge- geben.
Seite 136
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung SPEZIALFUNKTION ➞ DICHTEFUNKTIONEN ➞ EINSTELLUNGEN KONZENTRATION In dieser Funktion wird eine Konzentrationsvorgabe ausgewählt. Es stehen vier AUSWAHL verschiedene Konzentrationsvorgaben zur Verfügung über die verschiedene (7022) Konzentrationen definiert werden können. Auswahl: CONC. # 1 (oder der Name, der in der Funktion KONZENTRATION NAME (7031) für die Abfüllvorgabe 1 definiert wurde)
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.2 Gruppe ABFÜLLFUNKTION 10.2.1 Funktionsgruppe EINSTELLUNGEN ⇒ ⇒ SPEZIALFUNKTION H ABFÜLLFUNKTION EINSTELLUNGEN Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ EINSTELLUNGEN FÜLLAUSWAHL In dieser Funktion wird eine Abfüllvorgabe ausgewählt. Es stehen sechs ver- (7200) schiedene Abfüllvorgaben zur Verfügung über die verschiedene Abfüllungen definiert werden können.
Seite 139
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ EINSTELLUNGEN ZUORDNUNG In dieser Funktion kann der Abfüllvorgabe eine Füllgröße zugeordnet werden. FÜLLGRÖSSE (7202) Auswahl: MASSEFLUSS VOLUMENFLUSS NORMVOLUMENFLUSS Erweiterte Auswahl mit dem optionalen Softwarepaket KONZENTRATION: ZIELMESSSTOFF MASSE ZIELMESSSTOFF VOLUMEN ZIELMESSSTOFF NORMVOLUMEN TRÄGERMESSSTOFF MASSE...
Seite 140
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ EINSTELLUNGEN FIXE KORREKTUR- In dieser Funktion kann eine positive oder negative Korrekturmenge festgelegt MENGE werden. Die Korrekturmenge gleicht eine anlagenbedingte, konstante Fehl- (7204) menge aus. Diese kann z.B. durch das Nachlaufen einer Pumpe oder durch die Schließzeit eines Ventils verursacht werden.
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ EINSTELLUNGEN KORREKTURMODUS • Verhalten bei der Auswahl MODE 2: (Fortsetzung) Für Abfüllungen mit hohen Anforderungen an die Abfüllgenauigkeit und bei Auftreten von prozessbedingten Durchflussschwankungen während des Nachlaufs. Die Abfüllung endet vor dem Erreichen der in der Funktion FÜLL- MENGE (7203) vorgegebene Menge und die Nachlaufmenge wird erfasst.
Seite 142
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ EINSTELLUNGEN NACHLAUF- Hinweis! KORREKTUR Diese Funktion ist nur verfügbar, wenn in der Funktion KORREKTURMODUS (7206) (7206) die Auswahl MODE 1 oder MODE 2 getroffen wurde. In dieser Funktion kann die Berechnungsart für die erfassten Nachlaufmengen ausgewählt werden.
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ EINSTELLUNGEN FÜLLSTUFEN In dieser Funktion wird die Anzahl der Füllstufen festgelegt. Eine Abfüllung (7208) kann in mehreren Stufen, z.B. 2-stufig mit einer Schnell- und einer Feinab- füllung, ausgeführt werden.
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.2.2 Funktionsgruppe VENTIL PARAMETER ⇒ ⇒ SPEZIALFUNKTION H ABFÜLLFUNKTION EINSTELLUNGEN ⇓ VENTIL PARAMETER Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ VENTIL PARAMETER In den folgend Funktionen können die Schaltkontakte von bis zu 2 Ventilen parametriert werden.
Seite 145
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ VENTIL PARAMETER ÖFFNEN VENTIL 2 In dieser Funktion wird der Mengenwert vorgegeben, bei dem der Kontakt 2 (7222) öffnet. Dieser wird zur Ausgabe über einen zugeordneten Ausgang als Schaltpunkt für das Ventil 2 verwendet.
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.2.3 Beispiele für die Parametrierung von Abfüllvorgängen Nachfolgend sind zwei Beispiele aufgeführt, welche die Wirkungsweise verschiedener Eingaben und Auswahlen in den Funktionsgruppe verdeutlicht. Beispiel 1 Im ersten Beispiel wird die Parametrierung verschiedener Funktionen für die Durch- führung einer Abfüllung erläutert und es werden die Auswirkungen auf die Funktionen...
Seite 147
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION – Mengenangabe wann das zweite Ventil schließen soll: Funktion SCHLIESSEN VENTIL 2 (7223) Seite 145 = 8 [kg] – Mengenangabe wann die Meldung generiert werden soll: Funktion FÜLLFORTSCHRITT (7243) Seite 151 = 9 [kg] Beispiel 1 a Abfüllvorgaben identisch wie in Beispiel 1, jedoch eine neue Füllmenge von 20 kg und...
Seite 148
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 Folgende Parametrierungen müßen durchgeführt werden: – Auswahl der Einheit für die Abfüllung: Funktion EINHEIT MASSE (0401) Seite 17 = kg (Kilogramm) – Auswahl der Messgröße für die Abfüllung: Funktion ZUORDNUNG FÜLLGRÖSSE (7202) Seite 139 = MASSEFLUSS –...
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION 10.2.4 Funktionsgruppe ÜBERWACHUNG ⇒ ⇒ SPEZIALFUNKTION H ABFÜLLFUNKTION EINSTELLUNGEN ⇓ VENTIL PARAMETER ⇓ ÜBERWACHUNG Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ ÜBERWACHUNG MAXIMALE FÜLLZEIT In dieser Funktion kann eine maximale Abfüllzeit vorgegeben werden. (7240) Nach Ablauf der vorgegebenen Abfüllzeit werden alle Ventile geschlossen (siehe Funktionen SCHLIESSEN VENTIL 1...2, siehe Seite 144 ff.).
Seite 150
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ ÜBERWACHUNG MINIMALE FÜLLMENGE In dieser Funktion kann eine minimale Füllmenge festgelegt werden. Wurde (7241) die minimale Füllmenge bei Beenden einer Abfüllung nicht erreicht (z.B. bei aktivem Nachlaufmodus), wird eine Meldung erzeugt. Die Eingabe des Men- genwertes erfolgt je nach Auswahl in der Funktion EINGABEFORMAT (7209) in % oder als absoluter Wert.
Seite 151
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ ÜBERWACHUNG MAXIMALE In dieser Funktion kann eine maximale Füllmenge festgelegt werden. Wird die FÜLLMENGE maximale Füllmenge bei einer Abfüllung überschritten, werden alle Ventile (7242) geschlossen, die Abfüllung wird gestoppt und es wird eine Meldung erzeugt.
– während eines Abfüllvorgangs, wird die Abfüllung abgebrochen (STOP). – während einer Abfüllpause (Auswahl PAUSE), kann die Abfüllung nicht wieder gestartet werden (siehe auch Hinweismeldung # 571 und # 572 in der Betriebsanleitung PROline Promass 83, BA 059D/06/de/, Kapitel Störungsbehebung. FÜLLUNG AUFWÄRTS In dieser Funktion kann der Füllfortschritt aufwärts abgelesen werden, d.h.
Seite 153
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ BETRIEB FÜLLUNG ABWÄRTS In dieser Funktion kann der Füllfortschritt abwärts abgelesen werden, d.h. von (7262) der Füllmenge ausgehend verringert sich die angezeigte Menge bis zum Abschluss des Abfüllvorgangs.
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.2.6 Funktionsgruppe INFORMATION ⇒ ⇒ SPEZIALFUNKTION H ABFÜLLFUNKTION EINSTELLUNGEN ⇓ VENTIL PARAMETER ⇓ ÜBERWACHUNG ⇓ BETRIEB ⇓ INFORMATION Funktionsbeschreibung SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ INFORMATION INTERNER- In dieser Funktion wird der interne Schaltpunkt des Ventils 1 (siehe Funktion SCHALTPUNKT SCHLIESSEN VENTIL 1 (7221) auf Seite 144) angezeigt.
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION 10.3 Gruppe ERWEITERTE DIAGNOSE 10.3.1 Funktionsgruppe EINSTELLUNGEN ⇒ ⇒ SPEZIALFUNKTION H ERWEITERTE DIAGNOSE HEA EINSTELLUNGEN Funktionsbeschreibung SPEZIALFUNKTION ➞ ERWEITERTE DIAGNOSE ➞ EINSTELLUNGEN REFERENZZUSTAND Mit dieser Funktion wird das Ermitteln des Anwenderreferenzzustandes ANWENDER gestartet. Es werden folgende Werte ermittelt: (7401) •...
PERIODISCH MANUELL Werkeinstellung: Hinweis! Weitere Informationen zur erweiterten Diagnose finden Sie in der Betriebs- anleitung PROline Promass 83, BA 059D/06/de/, Kapitel Inbetriebnahme. AKQUISITION PERIODE Hinweis! (7411) Diese Funktion ist nur verfügbar, wenn in der Funktion AKQUISITION MODUS (7410) die Auswahl PERIODISCH getroffen wurde.
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.3.6 Funktionsgruppe TEMPERATUR ⇒ ⇒ SPEZIALFUNKTION H ERWEITERTE DIAGNOSE HEA EINSTELLUNGEN ⇓ AKQUISITION ⇓ MASSEFLUSS ⇓ DICHTE ⇓ NORMDICHTE ⇓ TEMPERATUR Funktionsbeschreibung SPEZIALFUNKTION ➞ ERWEITERTE DIAGNOSE ➞ TEMPERATUR Hinweis! Die zugehörige Einheit wird aus der Funktion EINHEIT TEMPERATUR (0422) übernommen (siehe Seite 21).
10 Block SPEZIALFUNKTION Gerätefunktionen PROline Promass 83 10.3.8 Funktionsgruppe ELEKTRODYNAMISCHE SENSOREN ⇒ ⇒ SPEZIALFUNKTION H ERWEITERTE DIAGNOSE HEA EINSTELLUNGEN ⇓ AKQUISITION ⇓ MASSEFLUSS ⇓ DICHTE ⇓ NORMDICHTE ⇓ TEMPERATUR ⇓ ROHRDÄMPFUNG ⇓ ELEK.-DYN. SENSOREN 747 Funktionsbeschreibung SPEZIALFUNKTION ➞ ERWEITERTE DIAGNOSE ➞ ELEKTRODYNAMISCHE SENSOREN REFERENZWERT Anzeige des Referenzwertes für die elektrodynamischen Sensoren.
Seite 163
Gerätefunktionen PROline Promass 83 10 Block SPEZIALFUNKTION Funktionsbeschreibung SPEZIALFUNKTION ➞ ERWEITERTE DIAGNOSE ➞ ELEKTRODYNAMISCHE SENSOREN ABWEICHUNG Anzeige der Abweichung zwischen der gemessenen Werten für die ELEKTRO- elektrodynamischen Sensoren und den in der Funktion AUSWAHL DYNAMISCHE REFERENZZUSTAND (7402) gewählten Referenzwerten (WERK oder SENSOREN ANWENDER), siehe Seite 155.
Seite 164
Funktions- Block Gruppen Funktionen gruppen ÜBER- SYSTEM EIN- ZUORD. FEHLER- ZUORD. FEHLER- QUITT. ALARM- ⇒ ⇒ ⇒ ⇒ WACHUNG STELLUNGEN SYSTEMF. KATEGORIE PROZESSF. KATEGORIE STÖRUNGEN VERZÖGER. (JAA) S. 165 (800) S. 165 (8000) S. 165 (8001) S. 165 (8002) S. 165 (8003) S.
Hinweis! • Diese Funktion kann wie folgt verlassen werden: “ABBRECHEN” auswählen und mit F bestätigen! • Eine Auflistung der möglichen Systemfehler finden Sie in der Betriebs- anleitung PROline promass 83, BA 059D/06/de/ FEHLERKATEGORIE Hinweis! (8001) Diese Funktion ist nur verfügbar, falls in der Funktion ZUORDNUNG SYSTEMFEHLER (8000) ein Systemfehler ausgewählt wurde.
Seite 166
11 Block ÜBERWACHUNG Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ÜBERWACHUNG ➞ SYSTEM ➞ EINSTELLUNGEN FEHLERKATEGORIE Hinweis! (8003) Diese Funktion ist nur verfügbar, falls in der Funktion ZUORDNUNG PROZESSFEHLER (8002) ein Prozessfehler ausgewählt wurde. In dieser Funktion wird definiert, ob ein Prozessfehler eine Hinweismeldung oder eine Störmeldung auslöst.
Gerätefunktionen PROline Promass 83 11 Block ÜBERWACHUNG 11.1.2 Funktionsgruppe BETRIEB ⇒ ⇒ ÜBERWACHUNG SYSTEM EINSTELLUNGEN ⇓ BETRIEB Funktionsbeschreibung ÜBERWACHUNG ➞ SYSTEM ➞ BETRIEB AKTUELLER SYSTEM- In dieser Funktion wird der aktuelle Systemzustand angezeigt. ZUSTAND (8040) Anzeige: “SYSTEM OK” oder Anzeige der am höchst priorisierten Stör-/Hinweis- meldung.
11 Block ÜBERWACHUNG Gerätefunktionen PROline Promass 83 Funktionsbeschreibung ÜBERWACHUNG ➞ SYSTEM ➞ BETRIEB WERT SIMULATION Hinweis! MESSGRÖSSE Diese Funktion wird nur eingeblendet, wenn die Funktion SIMULATION (8044) MESSGRÖSSE (8043) aktiv ist. In dieser Funktion wird ein frei wählbarer Wert (z.B. 12 m /s) vorgegeben.
11 Block ÜBERWACHUNG Gerätefunktionen PROline Promass 83 11.2.3 Funktionsgruppe F-CHIP ⇒ ÜBERWACHUNG SYSTEM ⇓ ⇒ VERSION-INFO AUFNEHMER ⇓ VERSTÄRKER ⇓ F-CHIP Funktionsbeschreibung ÜBERWACHUNG ➞ VERSION-INFO ➞ F-CHIP STATUS F-CHIP Anzeige ob ein F-CHIP vorhanden ist und welchen Status er besitzt.
Gerätefunktionen PROline Promass 83 12 Werkeinstellungen Südafrika English Thailand English Tschechien Czech Ungarn English 12.1.3 Dichte, Länge, Temperatur Einheit Dichte kg/l Länge Temperatur ° C 12.2 US-Einheiten (nur für USA und Canada) 12.2.1 Schleichmenge, Endwert, Impulswertigkeit Nennweite Schleichmenge Endwert Impulswertigkeit [mm] (ca.
Seite 174
12 Werkeinstellungen Gerätefunktionen PROline Promass 83 Endress+Hauser...
