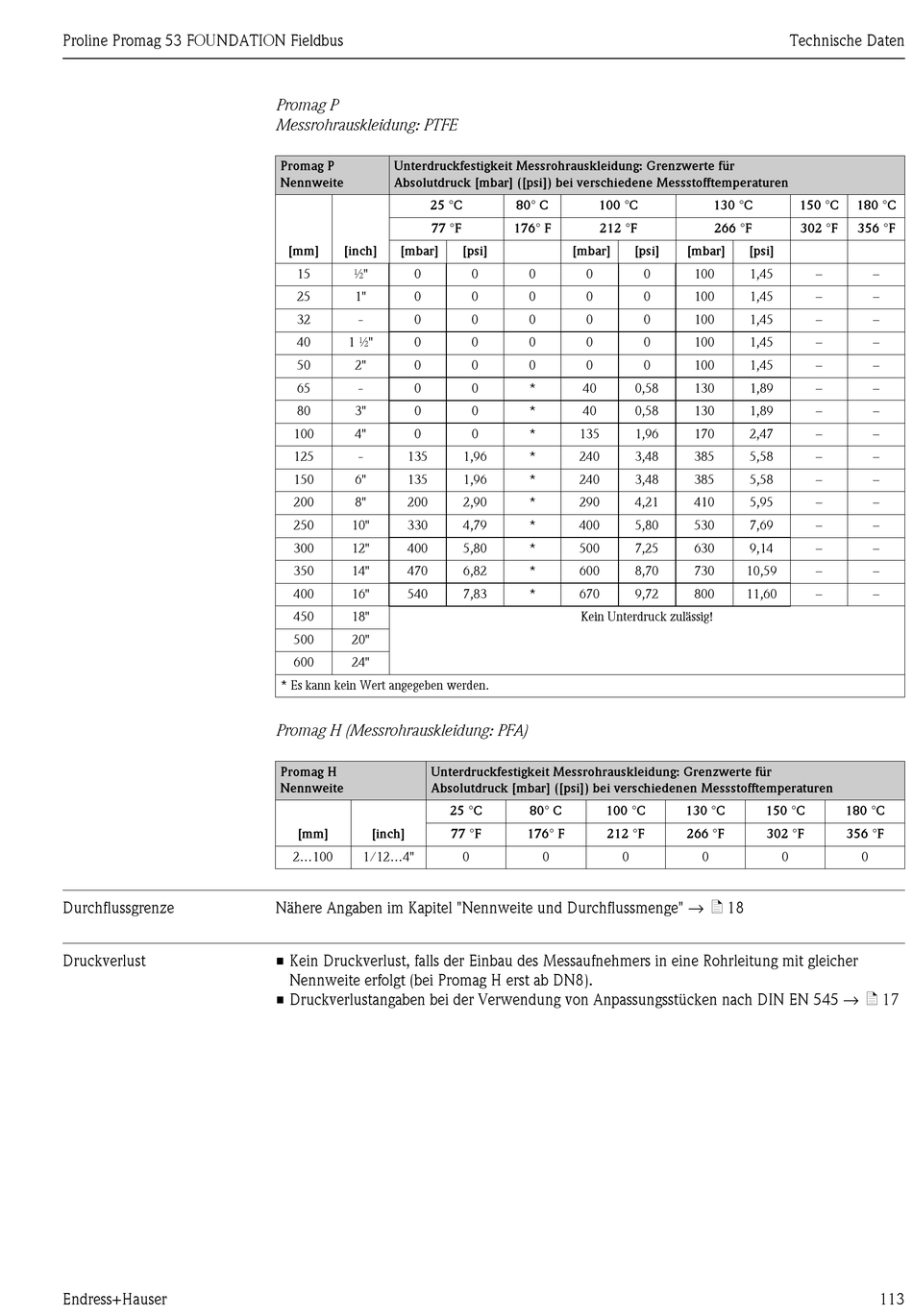

Endress+Hauser Proline Promag 53 FOUNDATION Fieldbus Betriebsanleitung Seite 113

Proline Promag 53 FOUNDATION Fieldbus
Durchflussgrenze
Druckverlust
Endress+Hauser
Promag P
Messrohrauskleidung: PTFE
Promag P Unterdruckfestigkeit Messrohrauskleidung: Grenzwerte für
Nennweite Absolutdruck [mbar] ([psi]) bei verschiedene Messstofftemperaturen
25 °C
77 °F
[mm] [inch] [mbar]
15 ½" 0
25 1" 0
32 - 0
40 1 ½" 0
50 2" 0
65 - 0
80 3" 0
100 4" 0
125 - 135
150 6" 135
200 8" 200
250 10" 330
300 12" 400
350 14" 470
400 16" 540
450 18"
500 20"
600 24"
* Es kann kein Wert angegeben werden.
Promag H (Messrohrauskleidung: PFA)
Promag H Unterdruckfestigkeit Messrohrauskleidung: Grenzwerte für
Nennweite Absolutdruck [mbar] ([psi]) bei verschiedenen Messstofftemperaturen
[mm] [inch]
2...100 1/12...4"
Nähere Angaben im Kapitel "Nennweite und Durchflussmenge" → ä 18
• Kein Druckverlust, falls der Einbau des Messaufnehmers in eine Rohrleitung mit gleicher
Nennweite erfolgt (bei Promag H erst ab DN8).
• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545 → ä 17
80° C 100 °C
176° F 212 °F
[psi] [mbar]
0 0 0
0 0 0
0 0 0
0 0 0
0 0 0
0 * 40
0 * 40
0 * 135
1,96 * 240
1,96 * 240
2,90 * 290
4,79 * 400
5,80 * 500
6,82 * 600
7,83 * 670
Kein Unterdruck zulässig!
25 °C 80° C 100 °C
77 °F 176° F 212 °F
0 0
Technische Daten
130 °C
266 °F
[psi] [mbar] [psi]
0 100 1,45
0 100 1,45
0 100 1,45
0 100 1,45
0 100 1,45
0,58 130 1,89
0,58 130 1,89
1,96 170 2,47
3,48 385 5,58
3,48 385 5,58
4,21 410 5,95
5,80 530 7,69
7,25 630 9,14
8,70 730 10,59
9,72 800 11,60
130 °C 150 °C
266 °F 302 °F
0 0 0
150 °C 180 °C
302 °F 356 °F
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
180 °C
356 °F
0
