Montage
44

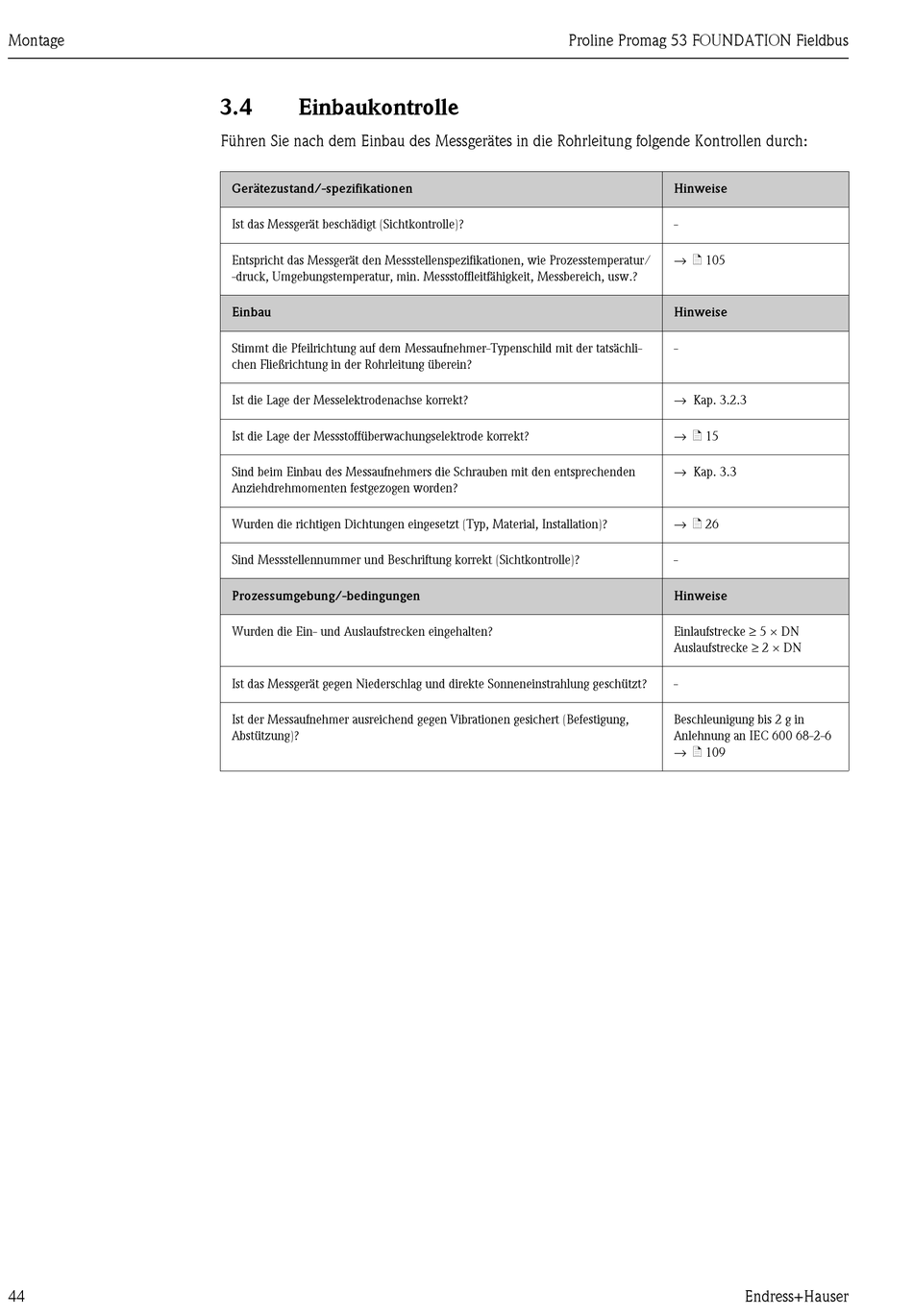

3.4

Einbaukontrolle

Führen Sie nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen durch:
Gerätezustand/-spezifikationen
Ist das Messgerät beschädigt (Sichtkontrolle)?
Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/
-druck, Umgebungstemperatur, min. Messstoffleitfähigkeit, Messbereich, usw.?
Einbau
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächli-
chen Fließrichtung in der Rohrleitung überein?
Ist die Lage der Messelektrodenachse korrekt?
Ist die Lage der Messstoffüberwachungselektrode korrekt?
Sind beim Einbau des Messaufnehmers die Schrauben mit den entsprechenden
Anziehdrehmomenten festgezogen worden?
Wurden die richtigen Dichtungen eingesetzt (Typ, Material, Installation)?
Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
Prozessumgebung/-bedingungen
Wurden die Ein- und Auslaufstrecken eingehalten?
Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt?
Ist der Messaufnehmer ausreichend gegen Vibrationen gesichert (Befestigung,
Abstützung)?
Proline Promag 53 FOUNDATION Fieldbus
Hinweise
-
→ ä 105
Hinweise
-
→ Kap. 3.2.3
→ ä 15
→ Kap. 3.3
→ ä 26
-
Hinweise
Einlaufstrecke ≥ 5 × DN
Auslaufstrecke ≥ 2 × DN
-
Beschleunigung bis 2 g in
Anlehnung an IEC 600 68-2-6
→ ä 109
