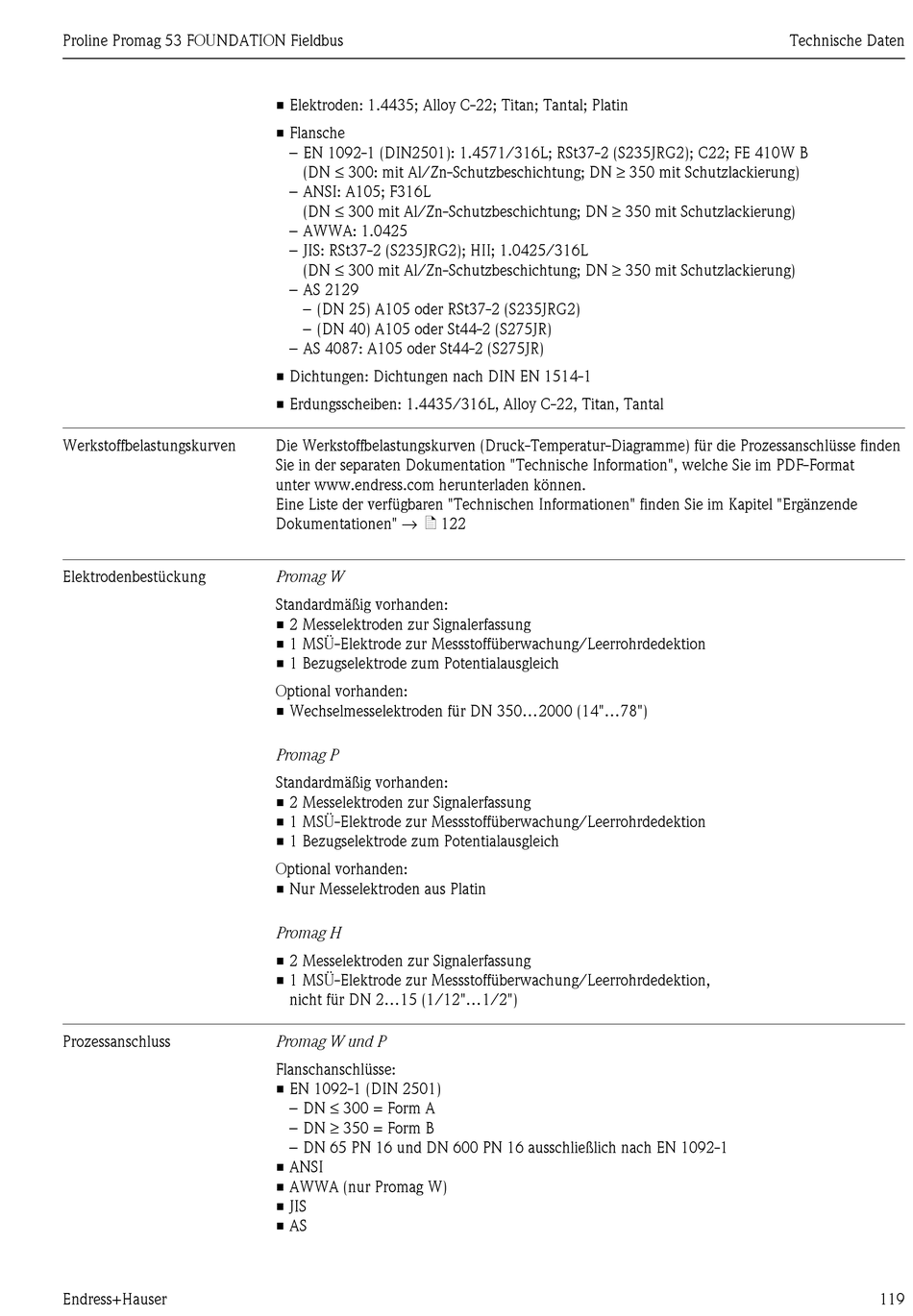

Proline Promag 53 FOUNDATION Fieldbus
Werkstoffbelastungskurven
Elektrodenbestückung
Prozessanschluss
Endress+Hauser
• Elektroden: 1.4435; Alloy C-22; Titan; Tantal; Platin
• Flansche
– EN 1092-1 (DIN2501): 1.4571/316L; RSt37-2 (S235JRG2); C22; FE 410W B
(DN ≤ 300: mit Al/Zn-Schutzbeschichtung; DN ≥ 350 mit Schutzlackierung)
– ANSI: A105; F316L
(DN ≤ 300 mit Al/Zn-Schutzbeschichtung; DN ≥ 350 mit Schutzlackierung)
– AWWA: 1.0425
– JIS: RSt37-2 (S235JRG2); HII; 1.0425/316L
(DN ≤ 300 mit Al/Zn-Schutzbeschichtung; DN ≥ 350 mit Schutzlackierung)
– AS 2129
– (DN 25) A105 oder RSt37-2 (S235JRG2)
– (DN 40) A105 oder St44-2 (S275JR)
– AS 4087: A105 oder St44-2 (S275JR)
• Dichtungen: Dichtungen nach DIN EN 1514-1
• Erdungsscheiben: 1.4435/316L, Alloy C-22, Titan, Tantal
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse finden
Sie in der separaten Dokumentation "Technische Information", welche Sie im PDF-Format
unter www.endress.com herunterladen können.
Eine Liste der verfügbaren "Technischen Informationen" finden Sie im Kapitel "Ergänzende
Dokumentationen" → ä 122
Promag W
Standardmäßig vorhanden:
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Optional vorhanden:
• Wechselmesselektroden für DN 350...2000 (14"...78")
Promag P
Standardmäßig vorhanden:
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Optional vorhanden:
• Nur Messelektroden aus Platin
Promag H
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion,
nicht für DN 2...15 (1/12"...1/2")
Promag W und P
Flanschanschlüsse:
• EN 1092-1 (DIN 2501)
– DN ≤ 300 = Form A
– DN ≥ 350 = Form B
– DN 65 PN 16 und DN 600 PN 16 ausschließlich nach EN 1092-1
• ANSI
• AWWA (nur Promag W)
• JIS
• AS
Technische Daten
