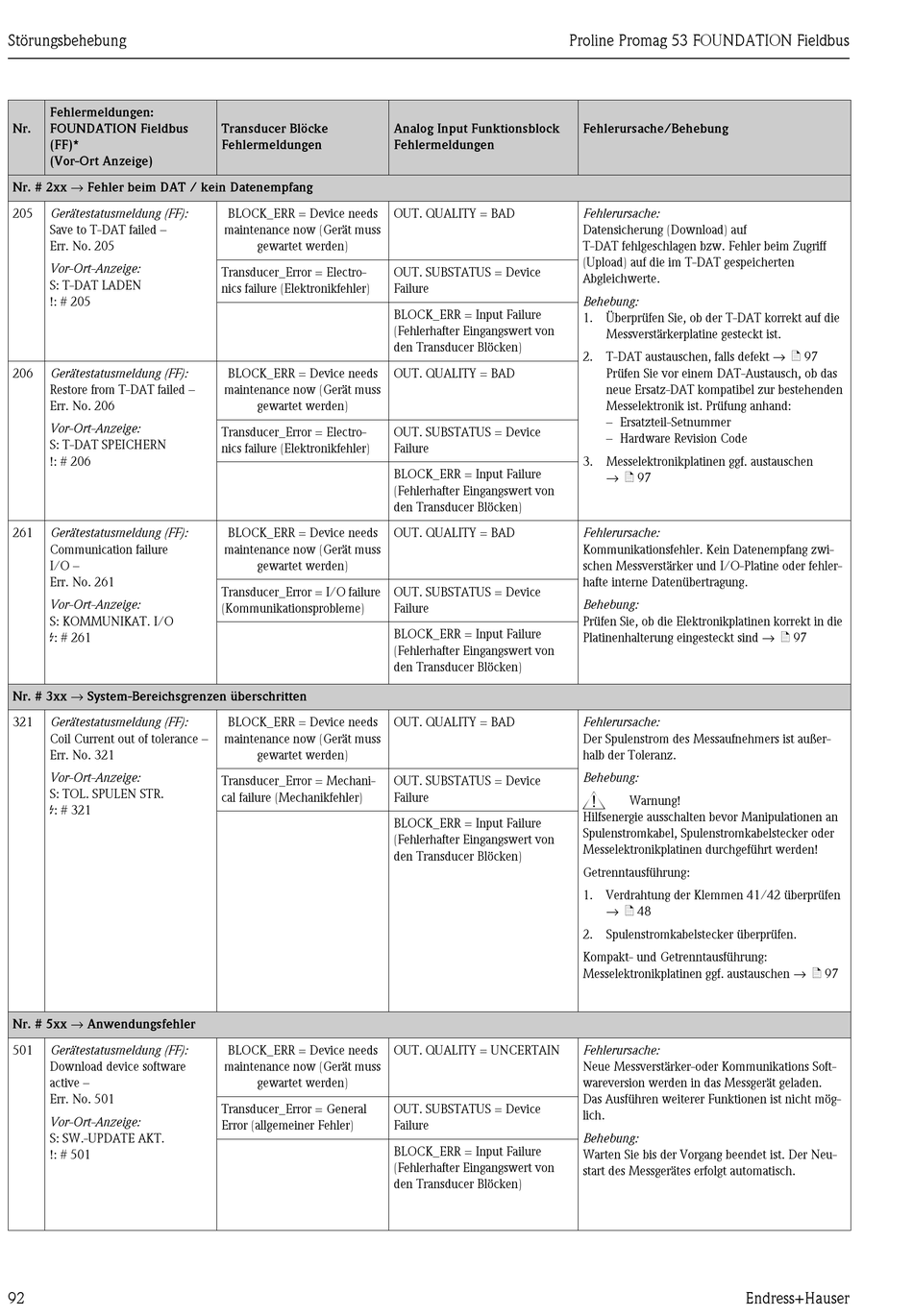

Störungsbehebung
Fehlermeldungen:
Nr. FOUNDATION Fieldbus
(FF)*
(Vor-Ort Anzeige)
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
205 Gerätestatusmeldung (FF):
Save to T-DAT failed –
Err. No. 205
Vor-Ort-Anzeige:
S: T-DAT LADEN
!: # 205
206 Gerätestatusmeldung (FF):
Restore from T-DAT failed –
Err. No. 206
Vor-Ort-Anzeige:
S: T-DAT SPEICHERN
!: # 206
261 Gerätestatusmeldung (FF):
Communication failure
I/O –
Err. No. 261
Vor-Ort-Anzeige:
S: KOMMUNIKAT. I/O
$: # 261
Nr. # 3xx → System-Bereichsgrenzen überschritten
321 Gerätestatusmeldung (FF):
Coil Current out of tolerance –
Err. No. 321
Vor-Ort-Anzeige:
S: TOL. SPULEN STR.
$: # 321
Nr. # 5xx → Anwendungsfehler
501 Gerätestatusmeldung (FF):
Download device software
active –
Err. No. 501
Vor-Ort-Anzeige:
S: SW.-UPDATE AKT.
!: # 501
92
Transducer Blöcke Analog Input Funktionsblock
Fehlermeldungen Fehlermeldungen
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro- OUT. SUBSTATUS = Device
nics failure (Elektronikfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro- OUT. SUBSTATUS = Device
nics failure (Elektronikfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = I/O failure OUT. SUBSTATUS = Device
(Kommunikationsprobleme) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Mechani- OUT. SUBSTATUS = Device
cal failure (Mechanikfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = UNCERTAIN
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = General OUT. SUBSTATUS = Device
Error (allgemeiner Fehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
Proline Promag 53 FOUNDATION Fieldbus
Fehlerursache/Behebung
Fehlerursache:
Datensicherung (Download) auf
T-DAT fehlgeschlagen bzw. Fehler beim Zugriff
(Upload) auf die im T-DAT gespeicherten
Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt → ä 97
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen
→ ä 97
Fehlerursache:
Kommunikationsfehler. Kein Datenempfang zwi-
schen Messverstärker und I/O-Platine oder fehler-
hafte interne Datenübertragung.
Behebung:
Prüfen Sie, ob die Elektronikplatinen korrekt in die
Platinenhalterung eingesteckt sind → ä 97
Fehlerursache:
Der Spulenstrom des Messaufnehmers ist außer-
halb der Toleranz.
Behebung:
#
Warnung!
Hilfsenergie ausschalten bevor Manipulationen an
Spulenstromkabel, Spulenstromkabelstecker oder
Messelektronikplatinen durchgeführt werden!
Getrenntausführung:
1. Verdrahtung der Klemmen 41/42 überprüfen
→ ä 48
2. Spulenstromkabelstecker überprüfen.
Kompakt- und Getrenntausführung:
Messelektronikplatinen ggf. austauschen → ä 97
Fehlerursache:
Neue Messverstärker-oder Kommunikations Soft-
wareversion werden in das Messgerät geladen.
Das Ausführen weiterer Funktionen ist nicht mög-
lich.
Behebung:
Warten Sie bis der Vorgang beendet ist. Der Neu-
start des Messgerätes erfolgt automatisch.
