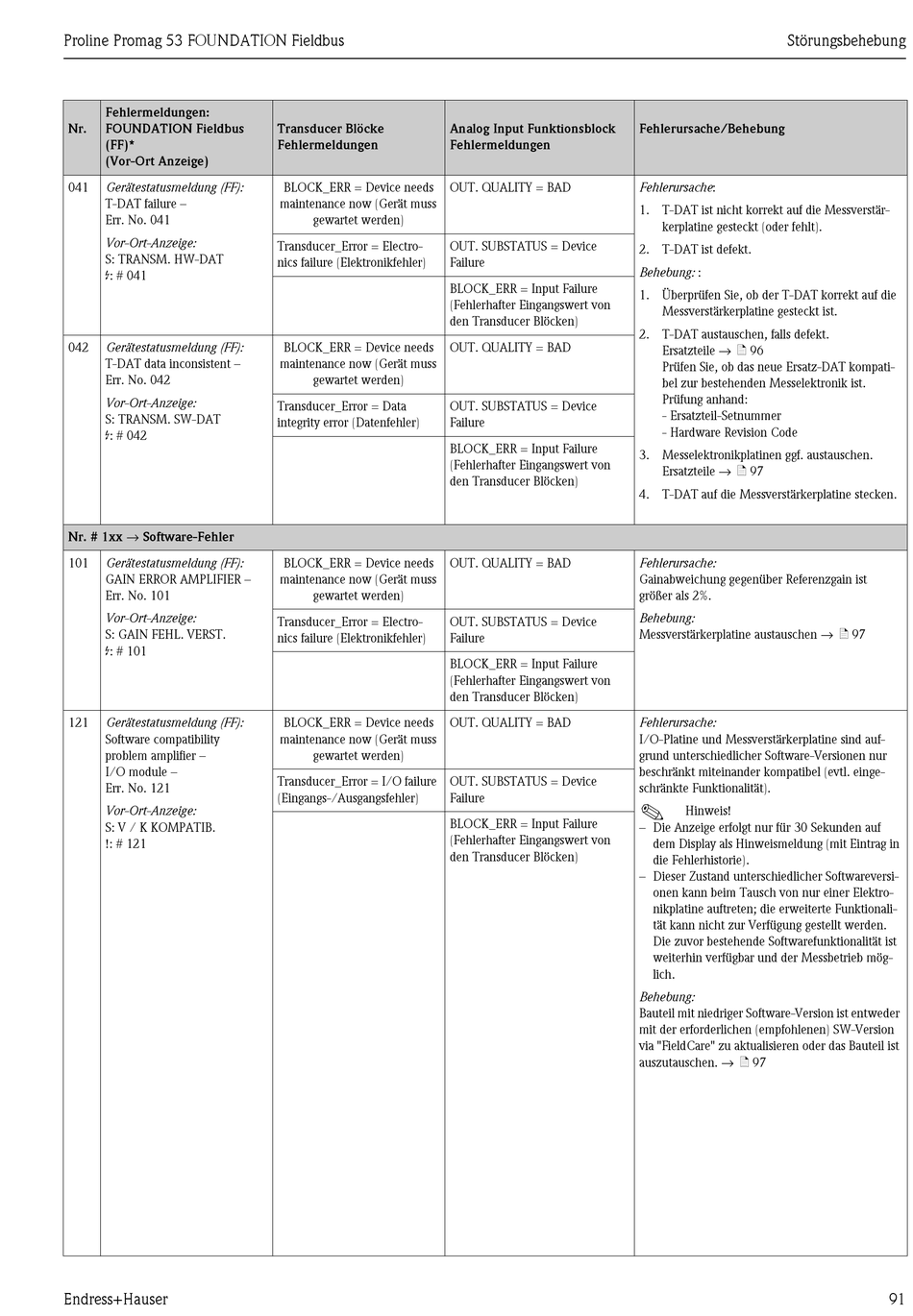

Endress+Hauser Proline Promag 53 FOUNDATION Fieldbus Betriebsanleitung Seite 91

Proline Promag 53 FOUNDATION Fieldbus
Fehlermeldungen:
Nr. FOUNDATION Fieldbus
(FF)*
(Vor-Ort Anzeige)
041 Gerätestatusmeldung (FF):
T-DAT failure –
Err. No. 041
Vor-Ort-Anzeige:
S: TRANSM. HW-DAT
$: # 041
042 Gerätestatusmeldung (FF):
T-DAT data inconsistent –
Err. No. 042
Vor-Ort-Anzeige:
S: TRANSM. SW-DAT
$: # 042
Nr. # 1xx → Software-Fehler
101 Gerätestatusmeldung (FF):
GAIN ERROR AMPLIFIER –
Err. No. 101
Vor-Ort-Anzeige:
S: GAIN FEHL. VERST.
$: # 101
121 Gerätestatusmeldung (FF):
Software compatibility
problem amplifier –
I/O module –
Err. No. 121
Vor-Ort-Anzeige:
S: V / K KOMPATIB.
!: # 121
Endress+Hauser
Transducer Blöcke Analog Input Funktionsblock
Fehlermeldungen Fehlermeldungen
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro- OUT. SUBSTATUS = Device
nics failure (Elektronikfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data OUT. SUBSTATUS = Device
integrity error (Datenfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro- OUT. SUBSTATUS = Device
nics failure (Elektronikfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
BLOCK_ERR = Device needs OUT. QUALITY = BAD
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = I/O failure OUT. SUBSTATUS = Device
(Eingangs-/Ausgangsfehler) Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
Störungsbehebung
Fehlerursache/Behebung
Fehlerursache:
1. T-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. T-DAT ist defekt.
Behebung: :
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
Ersatzteile → ä 96
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
Ersatzteile → ä 97
4. T-DAT auf die Messverstärkerplatine stecken.
Fehlerursache:
Gainabweichung gegenüber Referenzgain ist
größer als 2%.
Behebung:
Messverstärkerplatine austauschen → ä 97
Fehlerursache:
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-Versionen nur
beschränkt miteinander kompatibel (evtl. einge-
schränkte Funktionalität).
!
Hinweis!
– Die Anzeige erfolgt nur für 30 Sekunden auf
dem Display als Hinweismeldung (mit Eintrag in
die Fehlerhistorie).
– Dieser Zustand unterschiedlicher Softwareversi-
onen kann beim Tausch von nur einer Elektro-
nikplatine auftreten; die erweiterte Funktionali-
tät kann nicht zur Verfügung gestellt werden.
Die zuvor bestehende Softwarefunktionalität ist
weiterhin verfügbar und der Messbetrieb mög-
lich.
Behebung:
Bauteil mit niedriger Software-Version ist entweder
mit der erforderlichen (empfohlenen) SW-Version
via "FieldCare" zu aktualisieren oder das Bauteil ist
auszutauschen. → ä 97
