Kurzanleitung

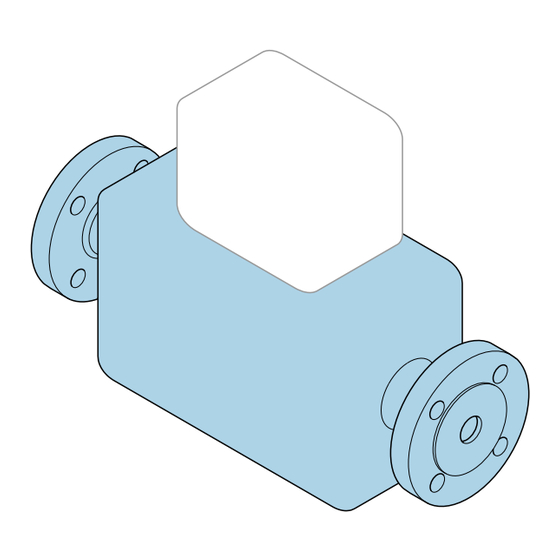

Proline Promag P
Magnetisch-induktiver Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Teil 1 von 2: Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Teil 2 von 2: Messumformer →  3.
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Proline Promag P

  • Seite 1 Solutions Services KA01290D/06/DE/03.21 71500281 2021-07-01 Kurzanleitung Proline Promag P Magnetisch-induktiver Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Teil 1 von 2: Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Teil 2 von 2: Messumformer →  3.
  • Seite 2 Proline Promag P Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3 Diese Kurzanleitung ist die Kurzanleitung Teil 1: Messaufnehmer. Die "Kurzanleitung Teil 2: Messumformer" ist verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Internet: www.endress.com/deviceviewer •...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Proline Promag P Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole .
  • Seite 5: Hinweise Zum Dokument

    Proline Promag P Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 6: Symbole In Grafiken

    Hinweise zum Dokument Proline Promag P Symbol Bedeutung Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden.
  • Seite 7: Grundlegende Sicherheitshinweise

    Proline Promag P Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut.
  • Seite 8: Arbeitssicherheit

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können.
  • Seite 9: It-Sicherheit

    Grundlegende Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird.
  • Seite 10: Warenannahme Und Produktidentifizierung

    Ext. ord. cd.: Lieferschein? Date: Briefumschlag mit bei- gelegten Dokumenten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operations App verfügbar. Endress+Hauser...
  • Seite 11: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät werden angezeigt.
  • Seite 12: Lagerung Und Transport

    Lagerung und Transport Proline Promag P Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr.
  • Seite 13: Messgeräte Mit Hebeösen

    Proline Promag P Lagerung und Transport A0029214 4.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebe- ösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
  • Seite 14: Montage

    Montage Proline Promag P Montage Montagebedingungen 5.1.1 Montageposition Montageort A0029343 h ≥ 2 × DN Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche Schäden am Messrohr.
  • Seite 15 Proline Promag P Montage Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. A0029257 Bei hohem Eigengewicht DN ≥ 350 (14") A0016276 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen. Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö- rende Ablagerungen im Messrohr vermieden werden.
  • Seite 16 Montage Proline Promag P Horizontal • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurz- zeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teilge- fülltem oder leerem Messrohr wirklich anspricht.
  • Seite 17 Proline Promag P Montage Bei Betrieb im Freien: • Messgerät an einer schattigen Stelle montieren. • Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. Temperaturtabellen Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheitshin- weise" (XA) zum Gerät.
  • Seite 18 Montage Proline Promag P max. A0031216 Vibrationen L > 10 m (33 ft) A0029004  3 Maßnahmen zur Vermeidung von Gerätevibrationen Endress+Hauser...
  • Seite 19: Messgerät Montieren

    Proline Promag P Montage Anpassungsstücke [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 Messgerät montieren 5.2.1 Benötigtes Werkzeug Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 5.2.2...
  • Seite 20 Montage Proline Promag P WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje- nige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind. ‣ Dichtungen korrekt befestigen.
  • Seite 21 Proline Promag P Montage Schraubenanziehdrehmomente →  23 Endress+Hauser...
  • Seite 22: Montagekontrolle

    Montage Proline Promag P Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? •...
  • Seite 23: Entsorgung

    Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückge- ben. Messgerät demontieren Gerät ausschalten.
  • Seite 24 Anhang Proline Promag P Folgende Punkte beachten: • Aufgeführte Schrauben-Anziehdrehmomente gelten nur: • Für geschmierte Gewinde. • Für Rohrleitungen, die frei von Zugspannungen sind. • Schrauben gleichmäßig über Kreuz anziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
  • Seite 25 Proline Promag P Anhang Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdrehmo- ment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 16 × M24 – PN 25 16 × M30 – PN 10 16 × M24 – PN 16 16 × M27 –...
  • Seite 26 Anhang Proline Promag P Nennweite Druckstufe Schrauben Flanschblattdicke Nom. Schrauben- Anziehdrehmo- ment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 20 × M30 PN 25 20 × M33 PN 10 20 × M27 PN 16 20 × M33 PN 25 20 ×...
  • Seite 27 Proline Promag P Anhang Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [psi] [in] PTFE Class 150 20 × 1 1/8 341 (252) – (–) Class 150 20 × 1 ¼ 477 (352) – (–) Maximale Schrauben-Anziehdrehmomente für JIS B2220...
  • Seite 28 Anhang Proline Promag P Nominale Schrauben-Anziehdrehmomente für JIS B2220 Nennweite Druckstufe Schrauben Nom. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] 16 × M22 16 × M30×3 16 × M24 16 × M30×3 16 × M24 16 × M30×3 16 × M24 16 × M30×3 16 ×...
