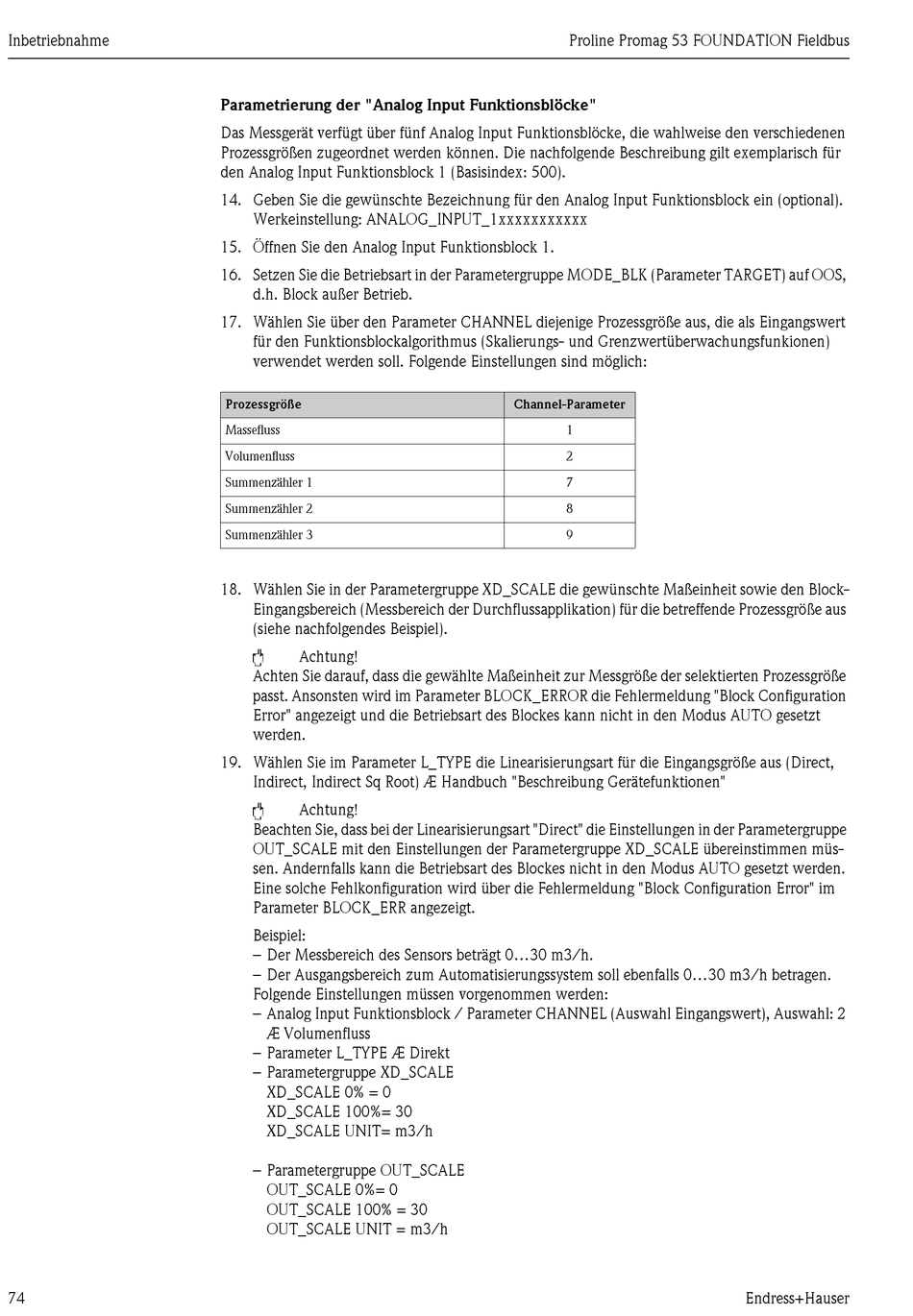

Endress+Hauser Proline Promag 53 FOUNDATION Fieldbus Betriebsanleitung Seite 74

Inbetriebnahme
74
Parametrierung der "Analog Input Funktionsblöcke"
Das Messgerät verfügt über fünf Analog Input Funktionsblöcke, die wahlweise den verschiedenen
Prozessgrößen zugeordnet werden können. Die nachfolgende Beschreibung gilt exemplarisch für
den Analog Input Funktionsblock 1 (Basisindex: 500).
14. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein (optional).
Werkeinstellung: ANALOG_INPUT_1xxxxxxxxxxx
15. Öffnen Sie den Analog Input Funktionsblock 1.
16. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS,
d.h. Block außer Betrieb.
17. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als Eingangswert
für den Funktionsblockalgorithmus (Skalierungs- und Grenzwertüberwachungsfunkionen)
verwendet werden soll. Folgende Einstellungen sind möglich:
Prozessgröße
Massefluss
Volumenfluss
Summenzähler 1
Summenzähler 2
Summenzähler 3
18. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (Messbereich der Durchflussapplikation) für die betreffende Prozessgröße aus
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt
werden.
19. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße aus (Direct,
Indirect, Indirect Sq Root) Æ Handbuch "Beschreibung Gerätefunktionen"
"
Achtung!
Beachten Sie, dass bei der Linearisierungsart "Direct" die Einstellungen in der Parametergruppe
OUT_SCALE mit den Einstellungen der Parametergruppe XD_SCALE übereinstimmen müs-
sen. Andernfalls kann die Betriebsart des Blockes nicht in den Modus AUTO gesetzt werden.
Eine solche Fehlkonfiguration wird über die Fehlermeldung "Block Configuration Error" im
Parameter BLOCK_ERR angezeigt.
Beispiel:
– Der Messbereich des Sensors beträgt 0...30 m3/h.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 m3/h betragen.
Folgende Einstellungen müssen vorgenommen werden:
– Analog Input Funktionsblock / Parameter CHANNEL (Auswahl Eingangswert), Auswahl: 2
Æ Volumenfluss
– Parameter L_TYPE Æ Direkt
– Parametergruppe XD_SCALE
XD_SCALE 0% = 0
XD_SCALE 100%= 30
XD_SCALE UNIT= m3/h
– Parametergruppe OUT_SCALE
OUT_SCALE 0%= 0
OUT_SCALE 100% = 30
OUT_SCALE UNIT = m3/h
Proline Promag 53 FOUNDATION Fieldbus
Channel-Parameter
1
2
7
8
9
