Technische Daten
Bauform, Maße
Gewicht (SI Einheiten)
!
114

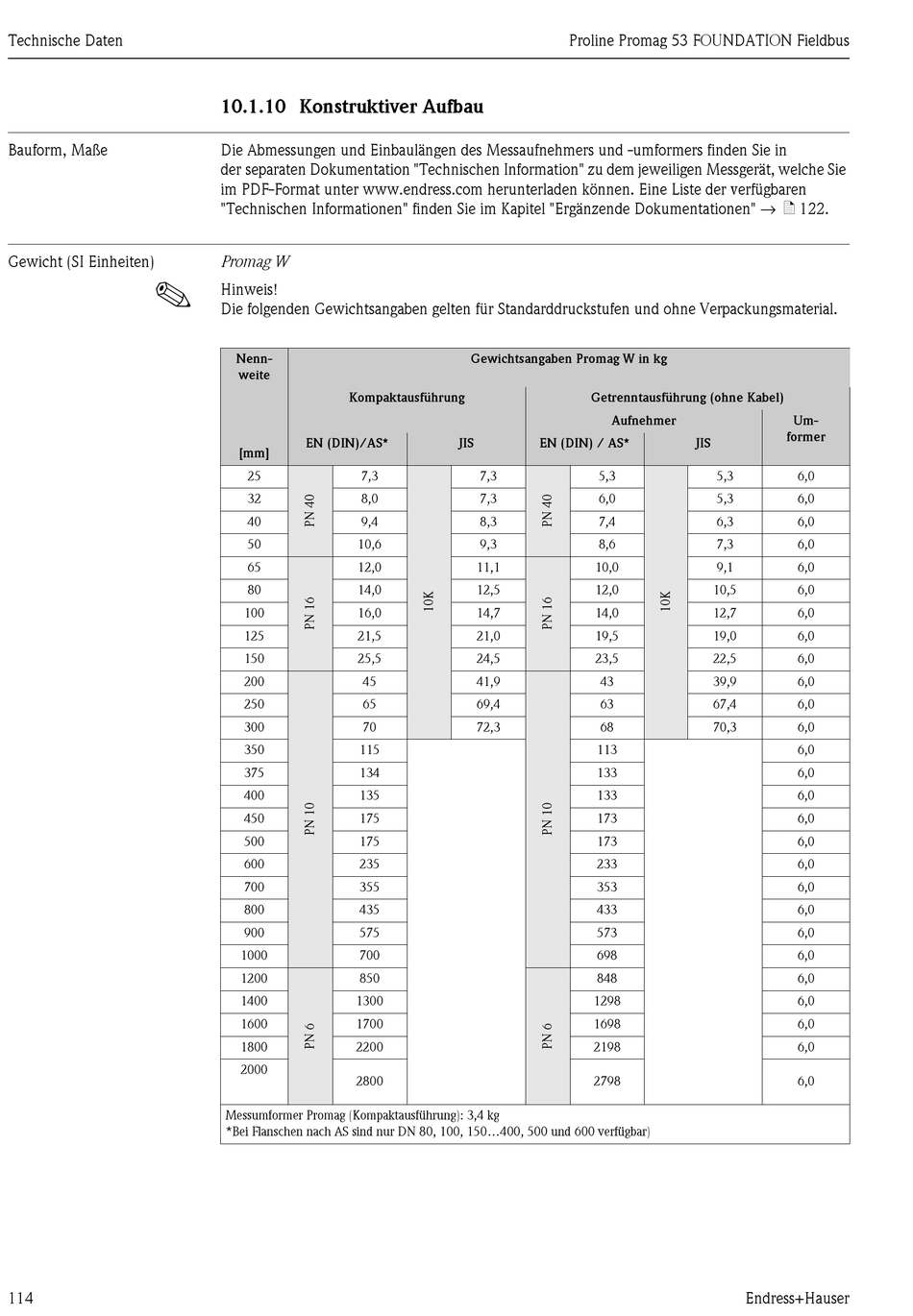

10.1.10 Konstruktiver Aufbau

Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in
der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche Sie
im PDF-Format unter www.endress.com herunterladen können. Eine Liste der verfügbaren
"Technischen Informationen" finden Sie im Kapitel "Ergänzende Dokumentationen" → ä 122.
Promag W
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.
Nenn-
weite
Kompaktausführung
EN (DIN)/AS*
[mm]
25 7,3
32 8,0
40 9,4
50 10,6
65 12,0
80 14,0
100 16,0
125 21,5
150 25,5
200 45
250 65
300 70
350 115
375 134
400 135
450 175
500 175
600 235
700 355
800 435
900 575
1000 700
1200 850
1400 1300
1600 1700
1800 2200
2000
2800
Messumformer Promag (Kompaktausführung): 3,4 kg
*Bei Flanschen nach AS sind nur DN 80, 100, 150...400, 500 und 600 verfügbar)
Proline Promag 53 FOUNDATION Fieldbus
Gewichtsangaben Promag W in kg
Getrenntausführung (ohne Kabel)
Aufnehmer
JIS EN (DIN) / AS*
7,3 5,3
7,3 6,0
8,3 7,4
9,3 8,6
11,1 10,0
12,5 12,0
14,7 14,0
21,0 19,5
24,5 23,5
41,9 43
69,4 63
72,3 68
113
133
133
173
173
233
353
433
573
698
848
1298
1698
2198
2798
Um-
former
JIS
5,3 6,0
5,3 6,0
6,3 6,0
7,3 6,0
9,1 6,0
10,5 6,0
12,7 6,0
19,0 6,0
22,5 6,0
39,9 6,0
67,4 6,0
70,3 6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
