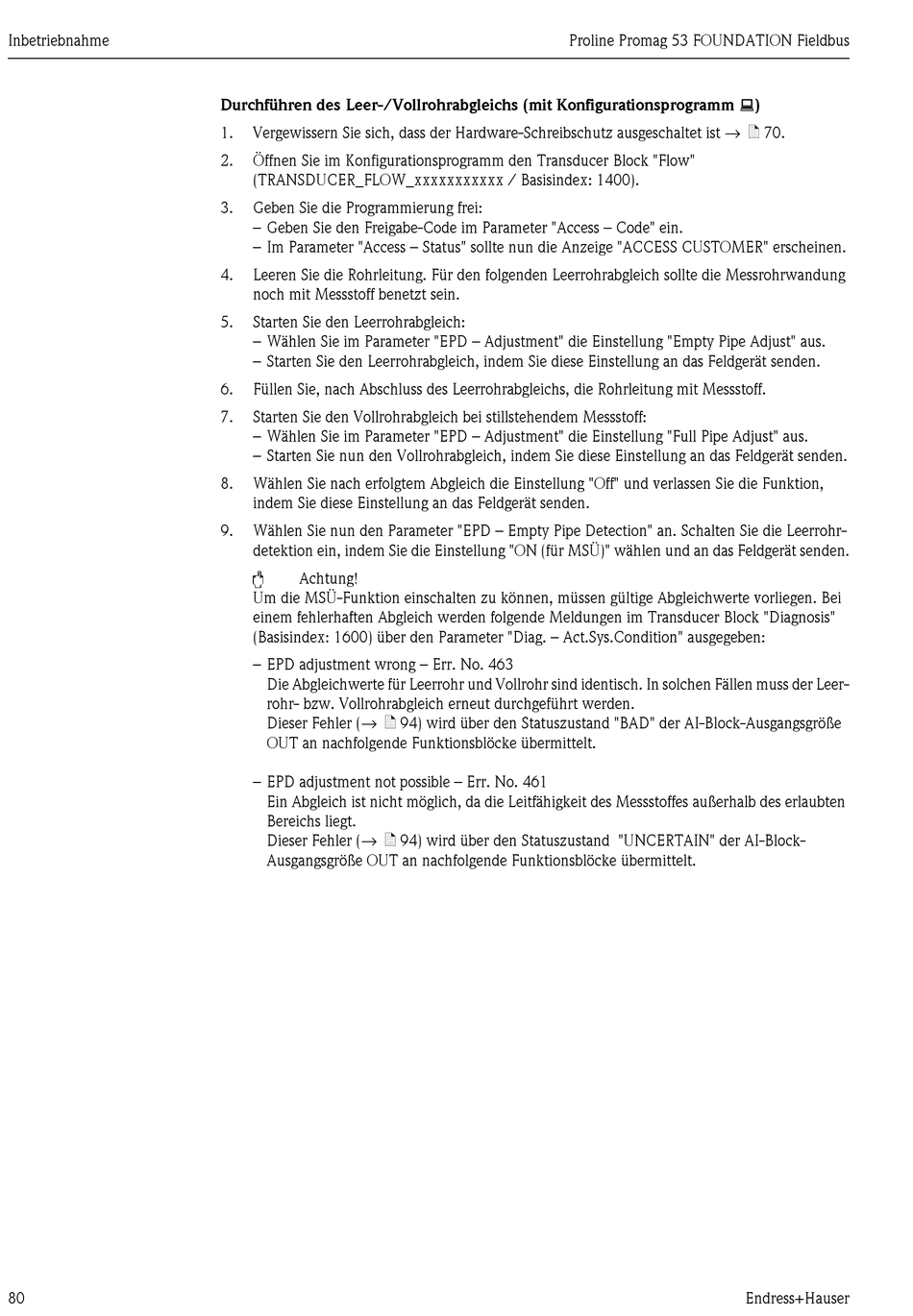

Inbetriebnahme
80
Durchführen des Leer-/Vollrohrabgleichs (mit Konfigurationsprogramm
Vergewissern Sie sich, dass der Hardware-Schreibschutz ausgeschaltet ist → ä 70.
1.
2. Öffnen Sie im Konfigurationsprogramm den Transducer Block "Flow"
(TRANSDUCER_FLOW_xxxxxxxxxxx / Basisindex: 1400).
3. Geben Sie die Programmierung frei:
– Geben Sie den Freigabe-Code im Parameter "Access – Code" ein.
– Im Parameter "Access – Status" sollte nun die Anzeige "ACCESS CUSTOMER" erscheinen.
4. Leeren Sie die Rohrleitung. Für den folgenden Leerrohrabgleich sollte die Messrohrwandung
noch mit Messstoff benetzt sein.
5. Starten Sie den Leerrohrabgleich:
– Wählen Sie im Parameter "EPD – Adjustment" die Einstellung "Empty Pipe Adjust" aus.
– Starten Sie den Leerrohrabgleich, indem Sie diese Einstellung an das Feldgerät senden.
6. Füllen Sie, nach Abschluss des Leerrohrabgleichs, die Rohrleitung mit Messstoff.
7. Starten Sie den Vollrohrabgleich bei stillstehendem Messstoff:
– Wählen Sie im Parameter "EPD – Adjustment" die Einstellung "Full Pipe Adjust" aus.
– Starten Sie nun den Vollrohrabgleich, indem Sie diese Einstellung an das Feldgerät senden.
8. Wählen Sie nach erfolgtem Abgleich die Einstellung "Off" und verlassen Sie die Funktion,
indem Sie diese Einstellung an das Feldgerät senden.
9. Wählen Sie nun den Parameter "EPD – Empty Pipe Detection" an. Schalten Sie die Leerrohr-
detektion ein, indem Sie die Einstellung "ON (für MSÜ)" wählen und an das Feldgerät senden.
"
Achtung!
Um die MSÜ-Funktion einschalten zu können, müssen gültige Abgleichwerte vorliegen. Bei
einem fehlerhaften Abgleich werden folgende Meldungen im Transducer Block "Diagnosis"
(Basisindex: 1600) über den Parameter "Diag. – Act.Sys.Condition" ausgegeben:
– EPD adjustment wrong – Err. No. 463
Die Abgleichwerte für Leerrohr und Vollrohr sind identisch. In solchen Fällen muss der Leer-
rohr- bzw. Vollrohrabgleich erneut durchgeführt werden.
Dieser Fehler (→ ä 94) wird über den Statuszustand "BAD" der AI-Block-Ausgangsgröße
OUT an nachfolgende Funktionsblöcke übermittelt.
– EPD adjustment not possible – Err. No. 461
Ein Abgleich ist nicht möglich, da die Leitfähigkeit des Messstoffes außerhalb des erlaubten
Bereichs liegt.
Dieser Fehler (→ ä 94) wird über den Statuszustand "UNCERTAIN" der AI-Block-
Ausgangsgröße OUT an nachfolgende Funktionsblöcke übermittelt.
