Verdrahtung
54
d
b
d
b
FF–
27
FF+ 26
25
24
23
22
21
20
f
N (L–) 2
L1 (L+)
1

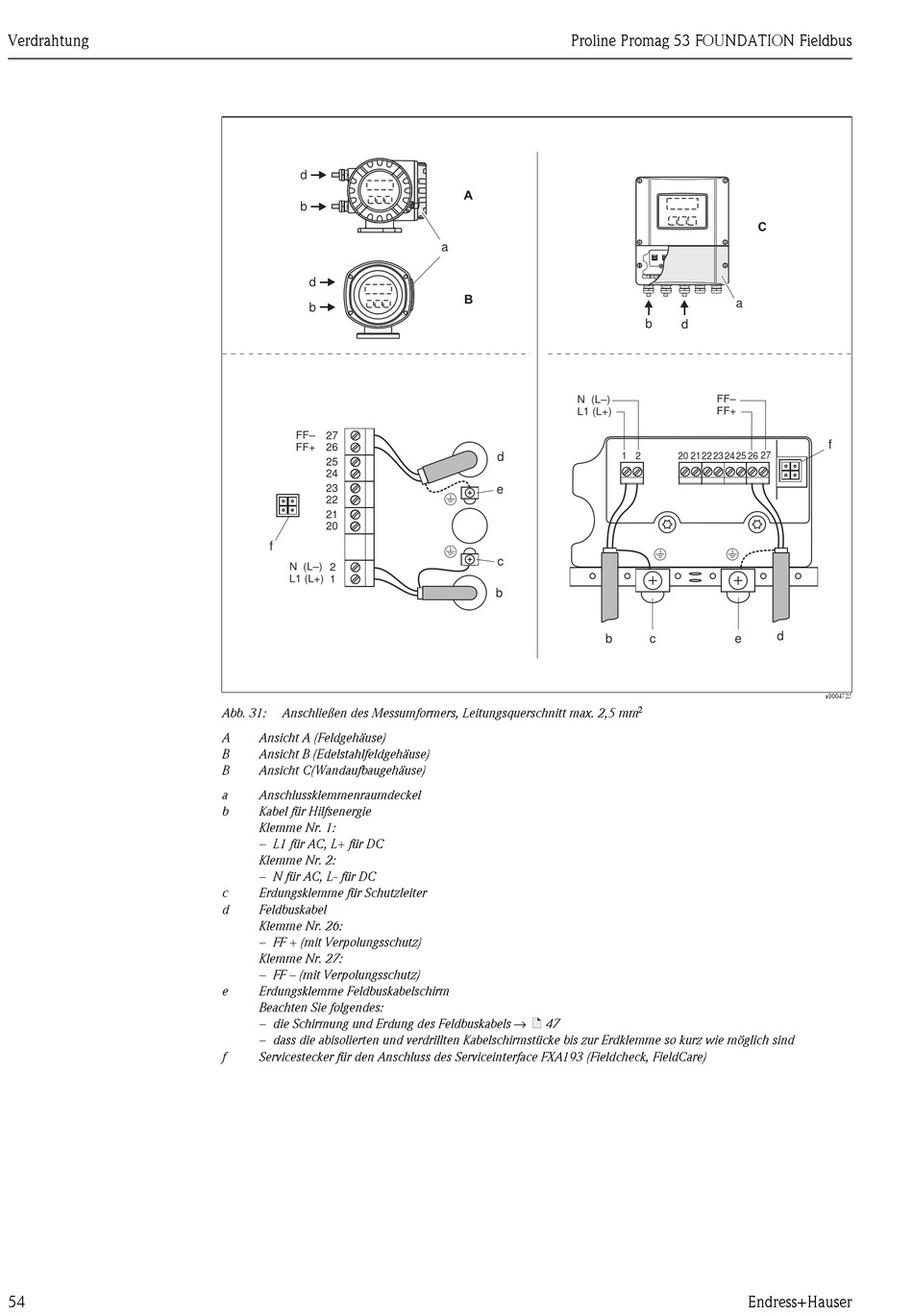

Abb. 31: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Edelstahlfeldgehäuse)
B Ansicht C(Wandaufbaugehäuse)
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie
Klemme Nr. 1:
– L1 für AC, L+ für DC
Klemme Nr. 2:
– N für AC, L- für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel
Klemme Nr. 26:
– FF + (mit Verpolungsschutz)
Klemme Nr. 27:
– FF – (mit Verpolungsschutz)
e Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → ä 47
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
