Montage
Remarque
Respecter la hauteur de l'implant lors du choix de l'ins-
trument d'insertion!
►
Retirer le raccord d'irrigation 5 de l'extrémité de la
poignée de l'instrument d'insertion 1.
►
S'assurer que la douille de blocage 7 de l'instru-
ment d'insertion 1 est desserrée.
►
Tourner la douille de blocage 7 dans le sens inverse
des aiguilles d'une montre jusqu'à ce qu'elle ne soit
plus en prise avec la pièce de raccord 6 de l'instru-
ment d'insertion 1.
►
Relier l'espaceur 2 correspondant à la hauteur
d'implant choisie pendant l'opération avec l'instru-
ment d'insertion 1.
►
Introduire l'espaceur 2 dans le perçage de la pièce
de raccord. Tenir compte ce faisant des repères
"CRANIAL" et "CAUDAL" sur l'espaceur 2 et sur
l'instrument d'insertion 1. Dans le même temps,
maintenir le bouton 9 "push to clean" sur la poi-
gnée de l'instrument d'insertion 1 enfoncé.
►
Introduire l'espaceur 2 jusqu'à la butée dans l'ins-
trument d'insertion 1.
►
Relâcher le bouton 9 "push to clean". Contrôler par
traction axiale sur l'espaceur 2 que celui-ci est
correctement verrouillé
d'insertion 1.
►
Régler la butée de profondeur sur la profondeur
d'insertion minimale en tournant la molette de
réglage 8 dans le sens inverse des aiguilles d'une
montre.
dans l'instrument
1
8
7
6

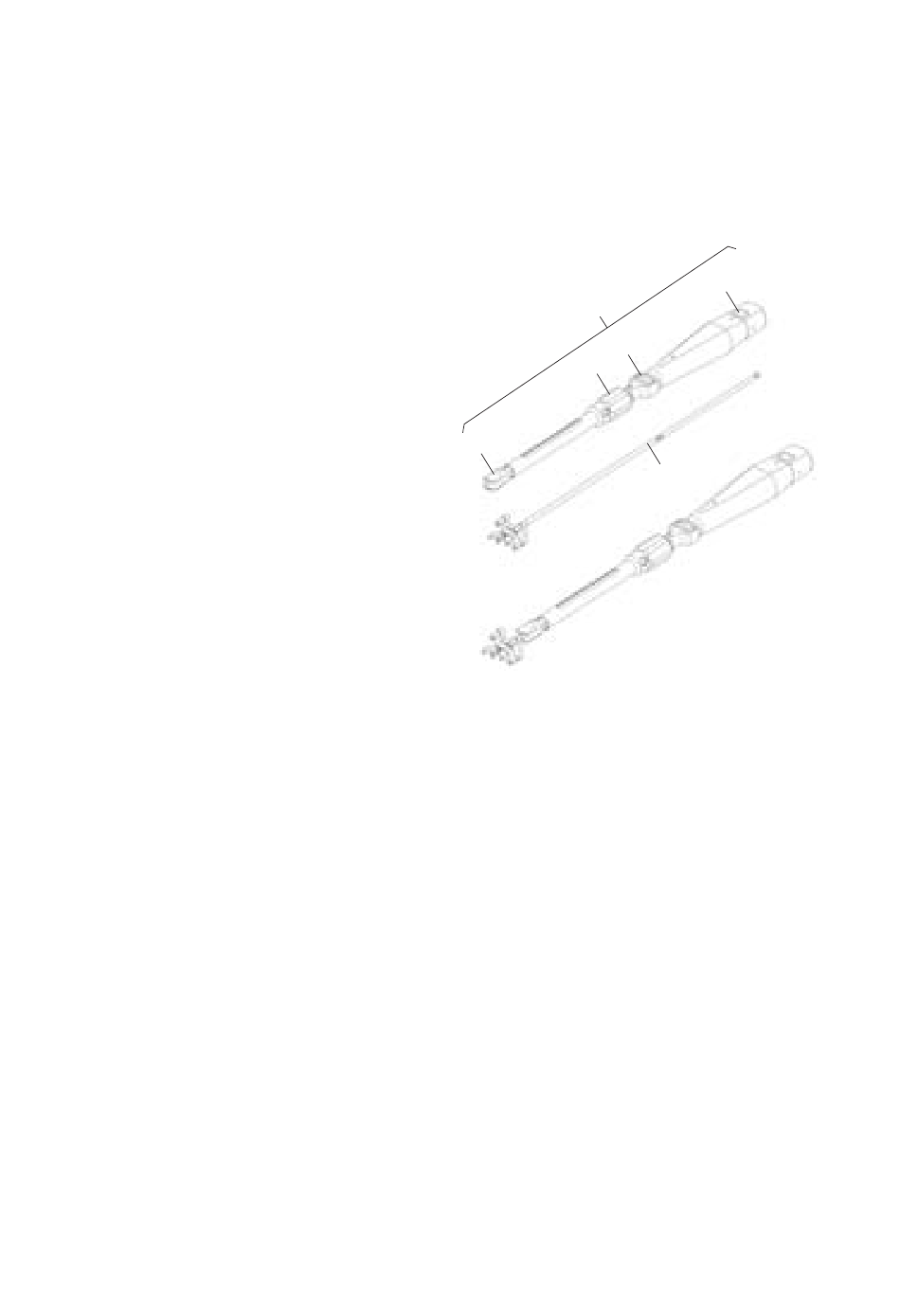

Fig. 1
9
2
