Drucktransducer UC2

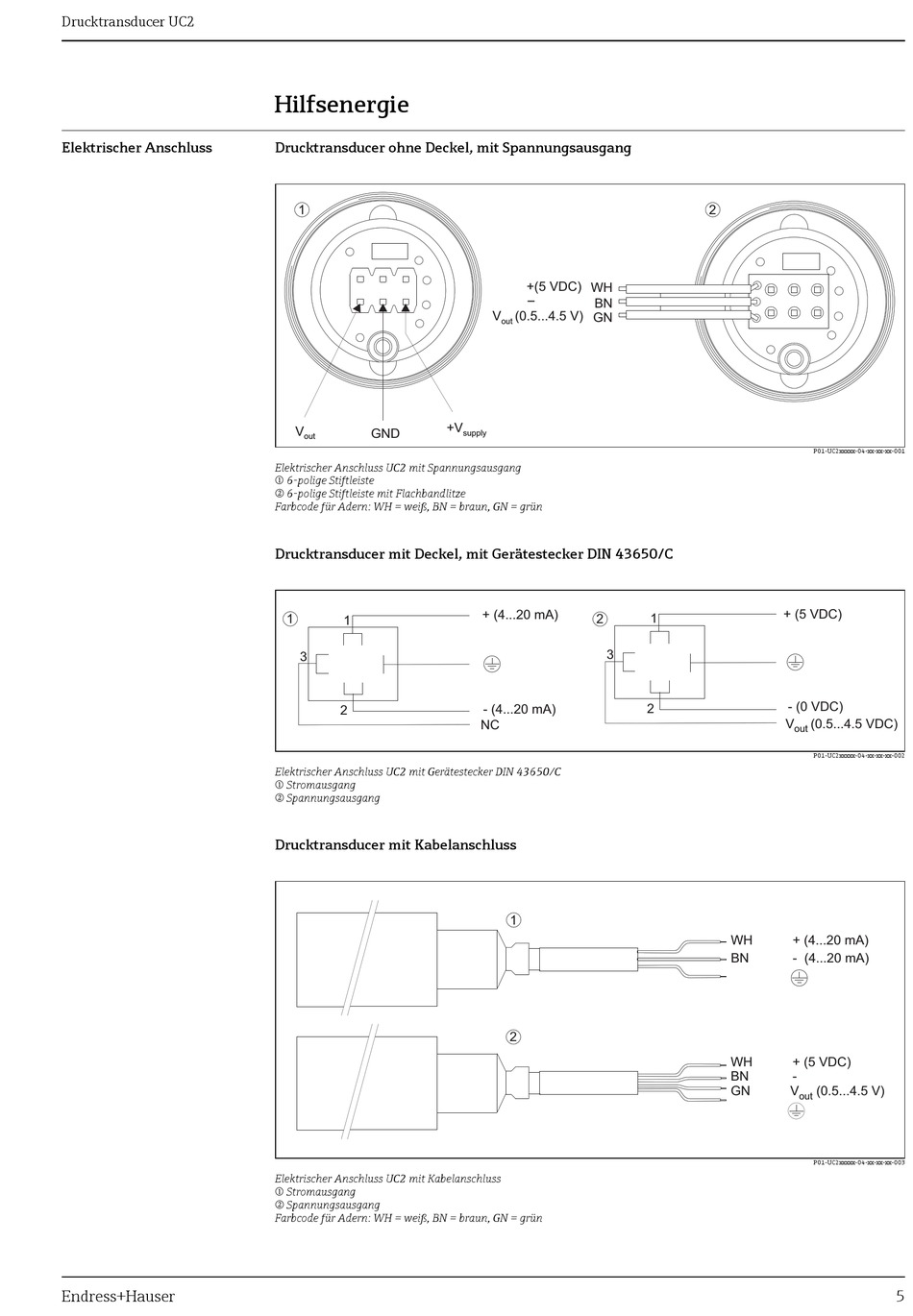

Elektrischer Anschluss

Endress+Hauser

Hilfsenergie

Drucktransducer ohne Deckel, mit Spannungsausgang
1
+V
V
GND
out
Elektrischer Anschluss UC2 mit Spannungsausgang
m 6-polige Stiftleiste
n 6-polige Stiftleiste mit Flachbandlitze
Farbcode für Adern: WH = weiß, BN = braun, GN = grün
Drucktransducer mit Deckel, mit Gerätestecker DIN 43650/C
1
1
3
2
Elektrischer Anschluss UC2 mit Gerätestecker DIN 43650/C
m Stromausgang
n Spannungsausgang
Drucktransducer mit Kabelanschluss
Elektrischer Anschluss UC2 mit Kabelanschluss
m Stromausgang
n Spannungsausgang
Farbcode für Adern: WH = weiß, BN = braun, GN = grün
+(5 VDC)
WH
-
BN
V (0.5...4.5 V)
GN
out
supply
+ (4...20 mA)
2
3
- (4...20 mA)
NC
1
2
2
P01-UC2xxxxx-04-xx-xx-xx-001
+ (5 VDC)
1
- (0 VDC)
2
V (0.5...4.5 VDC)
out
P01-UC2xxxxx-04-xx-xx-xx-002
WH + (4...20 mA)
BN - (4...20 mA)
WH + (5 VDC)
BN -
GN V (0.5...4.5 V)
out
P01-UC2xxxxx-04-xx-xx-xx-003
