- Machine débranchée du réseau d'alimentation.
modalité de soudage par points automatique.
N'EST PAS refroidie correctement avec la conséquence d'une sollicitation
thermique nocive pour les parties électriques.

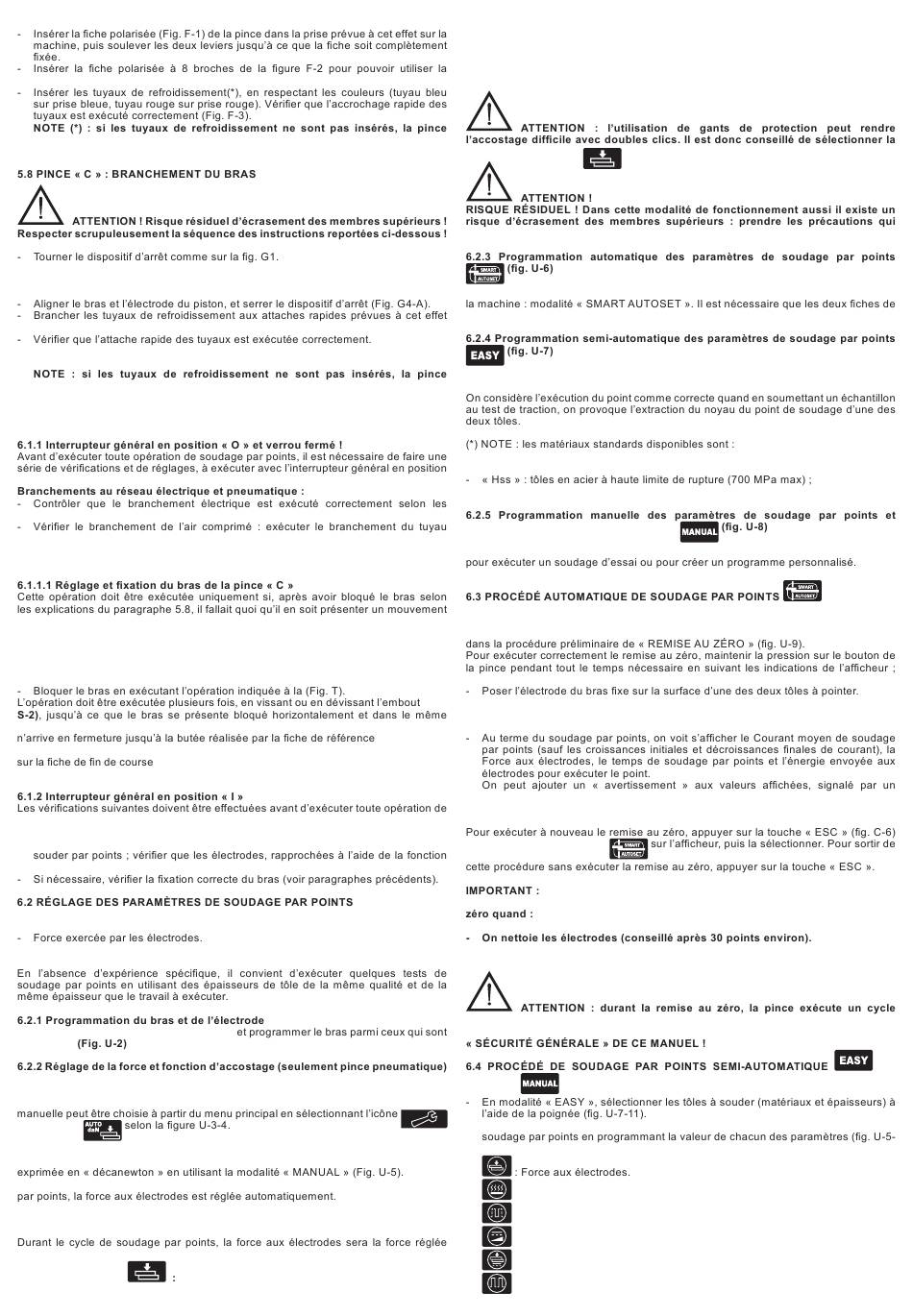

- Machine débranchée du réseau d'alimentation.
- En cas d'utilisation, assembler le support de la pince (Fig. G2).
- Insérer le bras dans le logement prévu à cet effet en l'inclinant opportunément (Fig.
G3).
(Fig. G4-B).
- En cas d'utilisation, assembler le manche du support de la pince par le côté
opportun (Fig. G5).
N'EST PAS refroidie correctement avec la conséquence d'une sollicitation
thermique nocive pour les parties électriques.

6. SOUDAGE (Soudage par points)

6.1 OPÉRATIONS PRÉLIMINAIRES
« O » et verrou fermé.
instructions précédentes.
d'alimentation au réseau pneumatique et régler la pression à l'aide de la poignée
du réducteur jusqu'à lecture sur le manomètre d'une valeur proche à 8 bars (116
psi).
horizontal du bras (Fig. Q)
Pour cette opération, procéder de la façon suivante :
- Débloquer le bras en tournant le levier de déblocage (Fig. R) ;
- Desserrer le galet (Fig. S-1) et visser l'embout (Fig. S-2) d'un huitième de tour
(environ 45 degrés) ;
- Bloquer l'embout en vissant le galet de blocage (Fig. S-1) ;
temps le levier de blocage, avec effort de rotation adéquat au décrochage manuel,
NOTA BENE : il est important qu'au terme de l'opération, le levier se présente en butée
(Fig. T-1). Cette position garantit le blocage mécanique en
sécurité du bras en « C ».
soudage par points avec interrupteur général en position « I » (ON).
Alignement des électrodes de la pince :
- Interposer entre les électrodes une épaisseur équivalant à l'épaisseur des tôles à
« accostage » (voir paragraphe 6.2.2), sont alignées.
Les paramètres qui interviennent pour déterminer le diamètre (section) et la solidité
du point sont :
- Courant de soudage par points.
- Temps de soudage par points :
Appuyer sur la touche « START » (Fig. U-1)
disponibles en tournant la poignée centrale (Fig. C-5).
Le réglage de la force s'effectue en modalité automatique ou manuelle (en agissant
sur le régulateur de pression du groupe air).
La programmation de la modalité automatique (programmation par défaut) ou
, puis l'icône
Réglage automatique « AUTO daN » :
En choisissant « AUTO daN » on peut programmer la valeur voulue de la force
Dans les modalités « SMART AUTOSET » et « EASY », durant le cycle de soudage
Réglage manuel :
En choisissant « no AUTO daN » il est possible de programmer la valeur de la force en
agissant manuellement sur le régulateur de pression (Fig. B-10).
manuellement en suivant la procédure décrite ci-dessus.
Fonction accostage
Elle permet d'accoster les électrodes avec la force programmée sans envoyer de
courant.
Il est possible d'accoster les électrodes dans n'importe quel programme de soudage
par points en suivant la procédure suivante (double clic) :
Appuyer sur le bouton de la pince et relâcher, puis maintenir tout de suite le bouton
pressé. La pince s'accoste et maintient les électrodes fermées jusqu'au relâchement
successif du bouton. La LED sur la pince clignote.
fonction d'accostage
s'imposent (voir chapitre sécurité).
Les paramètres de soudage par points sont tous programmés automatiquement par
la pince C soient branchées à la machine (Fig. F).
Les paramètres de soudage par points sont programmés par la machine en
sélectionnant l'épaisseur et le matériau (*) des tôles à souder.
- « Fe » : tôles en fer à faible contenu de carbone ;
- « FeZn » : tôles galvanisées en fer à faible contenu de carbone ;
- « Br » : tôles en acier au bore.
création d'un programme personnalisé
Il est possible de programmer manuellement les paramètres de soudage par points
Cette fonction est disponible avec la pince pneumatique « C » en fourniture standard
avec la machine.
Sélectionner le mode « SMART AUTOSET » à l'aide de l'icône « MODE » : on entre
procéder ensuite de cette façon :
(Fig. - Appuyer sur le bouton situé sur le manche de la pince pour obtenir :
a) Fermeture des tôles entre les électrodes.
b) Démarrage du cycle de soudage par points avec passage de courant.
(Fig. T-1).
clignotement de la LED rouge sur la pince (voir TAB.1), en fonction du résultat
obtenu avec le soudage par points.
- Au terme du travail, remettre la pince sur le support prévu à cet effet sur le chariot.
jusqu'à apparition de l'icône
Pour un bon résultat du soudage automatique par points, répéter la remise au
- On remplace les électrodes.
- On change le bras.
- On change de travail de soudage.
particulier de soudage par points, envoie du courant et ferme plusieurs fois
les électrodes. Respecter toutes les prescriptions reportées dans le paragraphe
MANUEL
- En modalité « MANUAL » il est possible de créer son propre programme de
8) :
-
- Temps / courant de pré-chauffage.
- Temps de pause.
- Temps de rampe.
- Temps / Courant de soudage par points.
- Nombre d'impulsions.
- 20 -
.
