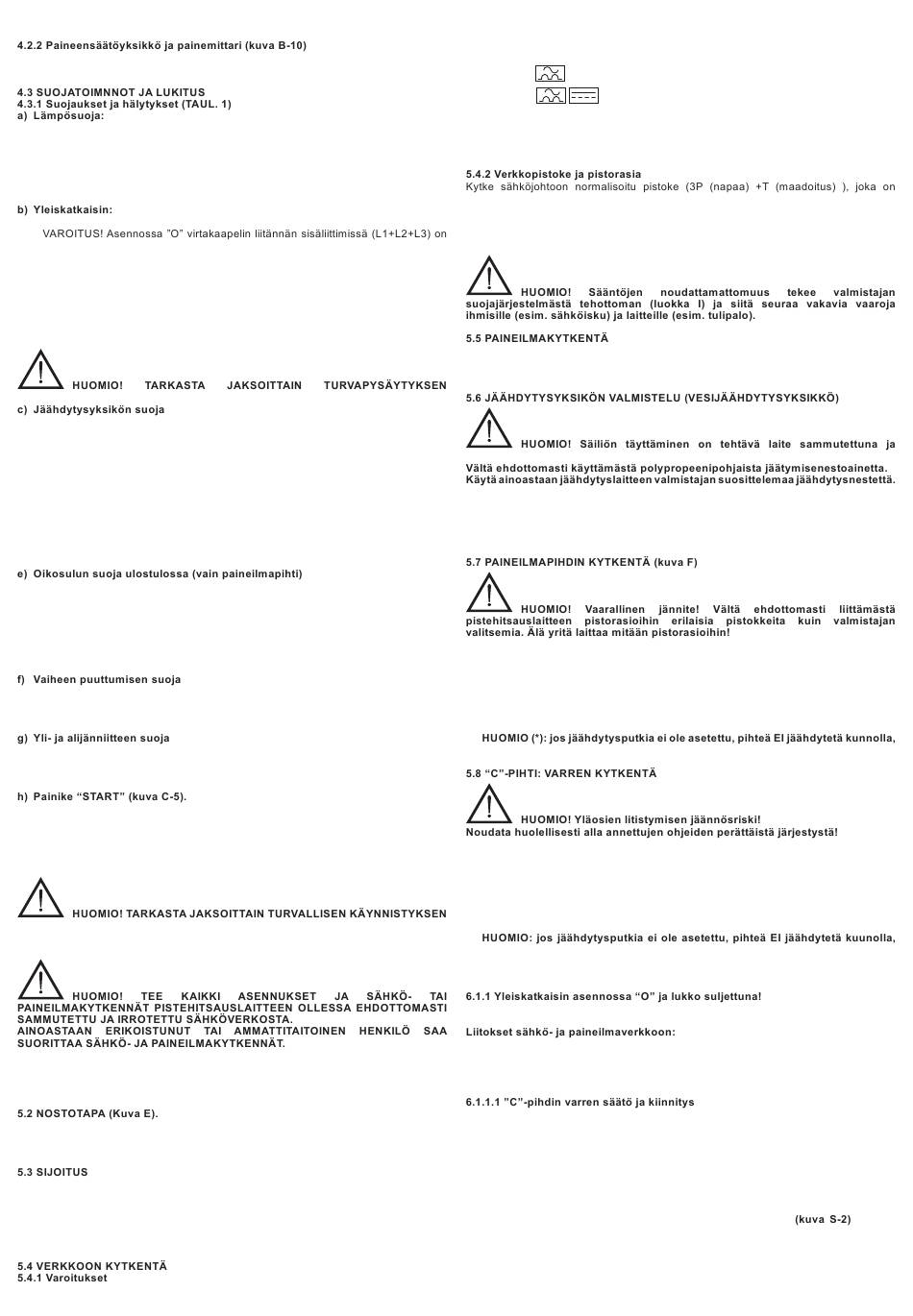

7- USB-portti.
Mahdollistaa pihdin elektrodeihin käyttämän paineen säädön säätövipua käyttäen
(vain paineilmapihdeille tavassa "käsikäyttö").
Keskeyttää, mikäli pistehitsauslaite ylikuumenee jäähdytysnesteen ollessa liian
vähäinen tai sen puuttuessa tai toimintajakson ylittäessä sallitun rajan.
Menettely kuvataan ja merkitään näytöllä.
VAIKUTUS: liikkeen lukittuminen: elektrodien avaus (sylinteri tyhjennyksessä);
virran pysähtyminen (hitsaus estynyt).
ENNALLEENPALAUTUS: käsin
lämpötilarajoihin palaamisen jälkeen).
- Asento "O" = lukittavissa oleva auki-asento (katso luku 1).
jännite.
- Asento " I " = suljettu: pistehitsauslaite saa virtaa, mutta ei toimi (STAND BY -
tarvitaan "START"-painikeen painallus).
- Hätätoiminto
Pistehitsauslaite avaus-toiminnossa (asento " I "=>asento "O" ) määrittää
pysäytyksen turvallisesti:
- virta estynyt;
- elektrodien avaus (sylinteri tyhjennyksessä);
- automaattinen uudelleen käynnistys estynyt.
OIKEANLAINEN TOIMIVUUS.
Keskeyttää jäähdytysnesteen paineen puuttuessa tai laskiessa;
Menettely kuvataan ja merkitään näytöllä.
VAIKUTUS: liikkeen lukittuminen, elektrodien avaus (sylinteri tyhjennyksessä);
virran pysähtyminen (hitsaus estynyt).
ENNALLEENPALAUTUS: täytä jäähdytysnestettä, sammuta ja käynnistä sitten
laite (katso myös luku 5.6. "jäähdytysyksikön valmistelu").
d) Paineilman turvallisuus
Keskeyttää paineilmansyötön paineen puuttuessa tai laskiessa (p < 3 bar);
Menettely kuvataan ja merkitään näytöllä.
VAIKUTUS: liikkeen lukittuminen, elektrodien avaus (sylinteri tyhjennyksessä);
virran pysähtyminen (hitsaus estynyt).
ENNALLEENPALAUTUS: käsin
painerajoihin palaamisen jälkeen (painemittarin ilmoitus >3 bar).
Ennen hitsausjakson suorittamista laite tarkastaa, ettei pistehitsauksen toisiopiirin
navoissa (positiivinen ja negatiivinen) ole pistehitsauksia sattumanvaraisessa
kosketuksessa.
Menettely kuvataan ja merkitään näytöllä.
VAIKUTUS: liikkeen lukittuminen, elektrodien avaus (sylinteri tyhjennyksessä);
virran pysähtyminen (hitsaus estynyt).
ENNALLEENPALAUTUS: käsin
aiheuttaneen syyn poistamisen jälkeen).
Menettely kuvataan ja merkitään näytöllä.
VAIKUTUS: liikkeen lukittuminen, elektrodien avaus (sylinteri tyhjennyksessä);
virran pysähtyminen (hitsaus estynyt).
ENNALLEENPALAUTUS: käsin ("START"-painikkeen käyttö).
Menettely kuvataan ja merkitään näytöllä.
VAIKUTUS: liikkeen lukittuminen, elektrodien avaus (sylinteri tyhjennyksessä);
virran pysähtyminen (hitsaus estynyt).
ENNALLEENPALAUTUS: käsin ("START"-painikkeen käyttö).
Sen käyttö on välttämätöntä
seuraavissa tilanteissa:
- joka kerta suljettaessa yleiskatkaisin (asento "O"=>asento " I ");
- joka turva- ja suojalaitteiden keskeytyksen jälkeen;
- virransyötön paluun jälkeen (sähkö- ja paineilma-), joka on aikaisemmin
keskeytynyt alun katkaisun tai häiriön vuoksi;
OIKEANLAINEN TOIMIVUUS

5. ASENNUS

5.1 PAKKAUS

Poista pistehitsauslaite pakkauksesta, kokoa pakkauksessa irto-osat tässä luvussa
kuvatulla tavalla (Kuva D).
Pistehitsauslaite nostetaan käyttämällä kaksoisköyttä sekä koneen painon mukaan
mitoitettuja koukkuja ja siihen tarkoitettuja renkaita M12.
On ehdottomasti kiellettyä sitoa pistehitsauslaite muulla kuin kuvatulla tavalla.
Varaa asennuspaikkaan riittävästi tilaa, jossa ei ole esteitä ohjauspaneelille,
pääkatkaisimelle ja työalueelle pääsemiseksi turvallisesti.
Varmista, että jäähdytysilman sisääntulo- ja ulostulo aukkojen edessä i ole esteitä,
tarkastamalla, ettei sisään pääse johtavaa pölyä, syövyttävää höyryä, kosteutta jne.
Aseta pistehitsauslaite tasaiselle pinnalle, jonka materiaali on yhtenäistä ja tiivistä ja
sopii sen painolle (katso "tekniset tiedot") kaatumis- ja siirtymisvaarojen välttämiseksi.
Tarkasta ennen sähkökytkentöjen tekemistä, että pistehitsauslaitteen tietokyltin tiedot
(painikkeen "START" käyttö
(painikkeen "START" käyttö)
(painikkeen "START" käyttö
hitsaustoimenpiteen ohjaamiseksi
vastaavat asennuspaikassa saatavilla olevaa verkon jännitettä ja taajuutta.
Pistehitsauslaite saadaan kytkeä ainoastaan virransyöttöjärjestelmään jossa on
maadoitettu nollajohdin.
Suojan varmistamiseksi epäsuoran kosketuksen varalta käytä differentiaalikatkaisimia:
- Tyyppi A ( ) yksivaiheisille koneille;
- Tyyppi B (
- Pistehitsauslaite ei vastaa normin IEC/EN 61000-3-12 vaatimuksia.
Mikäli laite kytketään julkiseen sähköverkkoon, on asentajan tai käyttäjän vastuulla
varmistaa, voidaanko pistehitsauslaite liittää siihen (kysy neuvoa tarvittaessa
sähkönjakeluverkon hoitajalta).
sallittuihin
sopivantehoinen ja varaa joko sulakkeilla tai lämpömagneettisella katkaisimella suojattu
verkkopistorasia; maadoituspääte kytketään virransyöttölinjan maadoitusjohtimeen
(keltavihreä).
Sulakkeiden ja lämpömagneettisen katkaisimen teho ja keskeytysominaisuus
annetaan luvussa "MUUT TEKNISET TIEDOT".
- Varaa paineilmalinja, jonka käyttöpaine on 8 bar.
- Kokoa suodatin-alenninryhmään yksi saatavilla olevista paineilmaliitoksista
asennuspaikassa oleviin liitoksiin sopimiseksi.
irtikytkettynä sähköverkosta.
- Avaa tyhjennysventtiili (KUVA B-13).
- Täytä säiliö jäähdytysnesteellä aukon kautta (kuva B-11): säiliön tilavuus = 8 l: varo
ja vältä liiallisen nesteen ulostuloa täytön lopussa.
- Sulje säiliön tulppa.
- Sulje tyhjennysventtiili.
sallittuihin
- Laite irtikytketty sähköverkosta.
oikosulun - Aseta pihdin polarisoitu pistoke (kuva F-1) laitteen siihen varattuun pistorasiaan ja
nosta sitten kahta vipua kunnes pistoke kiinnittyy kunnolla.
- Laita kuvan F-2 polarisoitu pistoke 8 pin voidaksesi käyttää automaattista
pistehitsaustapaa.
- Aseta jäähdytysputket (*) värejä noudattaen (sininen putki siniseen pistorasiaan,
punainen putki punaiseen pistorasiaan). Tarkasta, että putkien nopea liitos on tehty
oikein (kuva F-3).
mistä seuraa sähköosille haitallinen lämpökuormitus.
kaikissa
- Laite irtikytketty sähköverkosta.
- Pyöritä lukitusta kuten kuvassa G1.
- Jos käytössä, kokoa pihdin tuki (kuva G2).
- Laita varsi siihen tarkoitettuun sijaan kallistaen sitä (kuva G3).
- Linjaa varsi männän elektrodiin ja kiristä lukitus (kuva G4-A).
- Liitä jäähdytysputket niille varattuihin nopeisiin kytkentöihin (kuva G4-B).
- Tarkasta, että putkien nopea kytkentä on tehty oikein.
- Jos käytössä, kokoa pihdin tuen käsivipu siihen varatulta puolelta (kuva G5).
mistä seuraa sähköosille haitallinen lämpökuormitus.

6. HITSAUS (Pistehitsaus)

6.1 ESIVALMISTELUT

Ennen pistehitsausta on tehtävä joukko tarkastuksia ja säätöjä, jotka tehdään
yleiskatkaisimen ollessa asennossa "O" ja lukko suljettuna.
- Tarkasta, että sähköliitos on tehty oikein edellisten ohjeiden mukaan.
- Tarkasta paineilmaliitos: liitä syöttöputki paineilmaverkkoon ja säädä paine
alentimen vivusta kunnes painemittarissa lukee arvo, joka on lähellä 8 bar (116
psi).
Tämä toimenpide tehdään ainoastaan varren lukitsemisen jälkeen luvussa 5.8.
kuvatulla tavalla ja jos esiintyy kuitenkin saman varren vaakasuuntaista liikettä (Kuva
Q)
Toimi seuraavalla tavalla:
- Avaa varsi pyörittämällä avausvipua (kuva R);
- Löysää ohjaustappi (kuva S-1) ja ruuvaa rengasta (kuva S-2) kahdeksasosa
kierrosta (noin 45 astetta);
- Lukitse rengas ruuvaamalla lukitustappia (kuva S-1);
- Lukitse varsi esityn mukaisesti (kuvassa T).
Toimenpide tehdään useasti ruuvaamalla kiinni tai auki rengas
varsi on lukittu vaakasuunnassa ja samanaikaisesti lukitusvipu käsinavaukseen
sopivalla pyöritysvoimalla menee sulkuasentoon viitetapin rajoittimeen asti (kuva T-1).
HUOMAA: on tärkeää toimenpiteen päätteeksi, että vipu on liikkeen lopun tapin
rajoittimessa (kuva T-1). Tämä asento takaa "C"-varren mekaanisen lukituksen
turvallisesti.
- 91 -
) kolmivaiheisille koneille.
