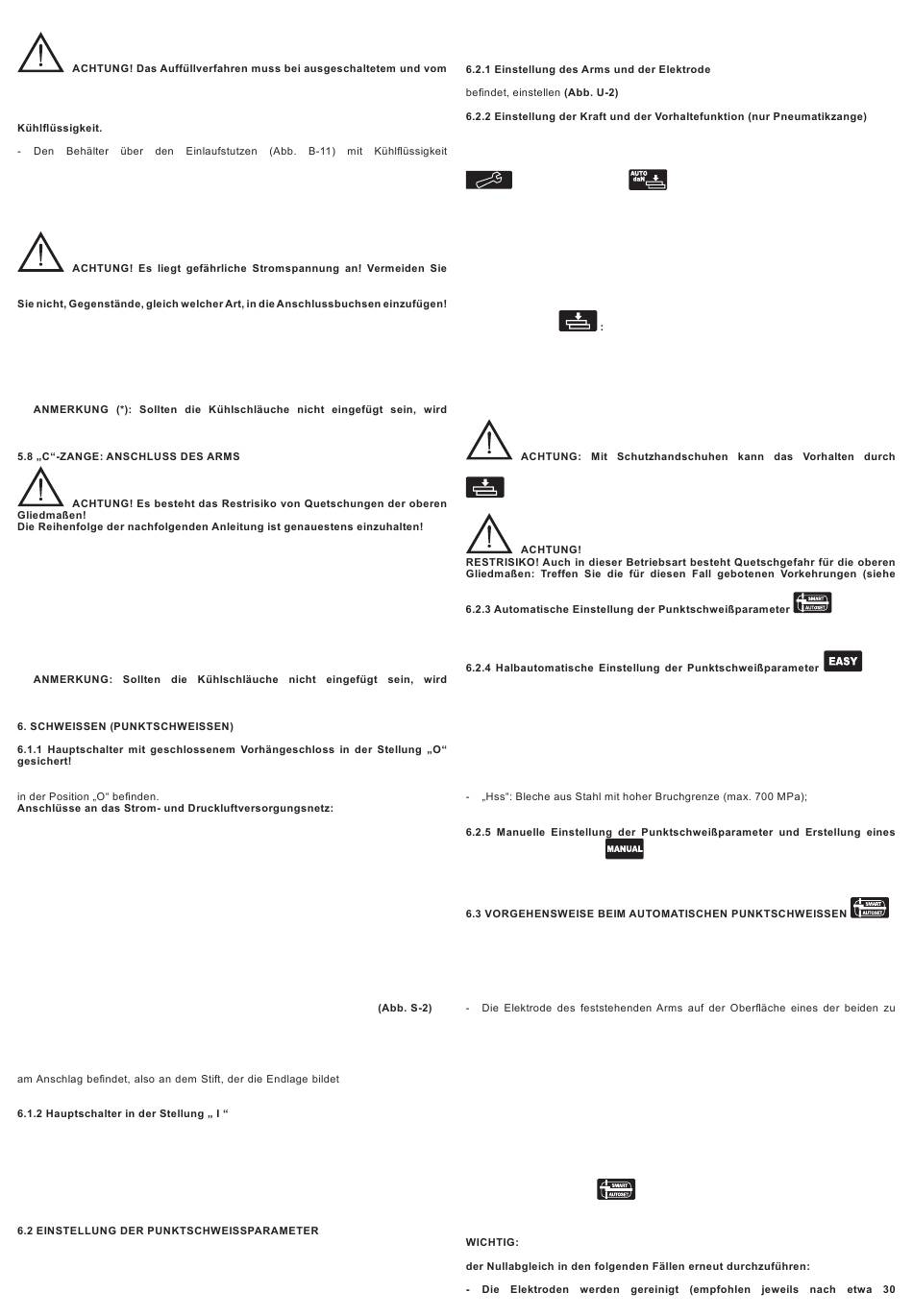

5.6 EINRICHTUNG DES KÜHLAGGREGATS (GRA)
Stromversorgungsnetz getrenntem Gerät erfolgen.
Auf gar keinen Fall darf Gefrierschutzmittel auf Polypropylenbasis verwendet
werden.
Verwenden Sie nur die vom Hersteller des Kühlaggregats empfohlene
- Das Ablassventil öffnen (ABB. B-13).
auffüllen: Fassungsvermögen Behälter = 8 l; darauf achten, einen zu starken
Flüssigkeitsaustritt am Ende des Auffüllens zu vermeiden.
- Den Behälterverschluss schließen.
- Das Ablassventil schließen.

5.7 ANSCHLUSS DER PNEUMATIKZANGE (Abb. F)

unter allen Umständen, an die Anschlussbuchsen der Punktschweißmaschine
andere als die vom Hersteller vorgesehenen Stecker anzuschließen. Versuchen
- Die Maschine ist vom Stromversorgungsnetz getrennt.
- Den gepolten Stecker (Abb. F-1) der Zange in die zugehörige Steckbuchse der
Maschine einfügen, dann die beiden Hebel hochführen, bis der Stift richtig festsitzt.
- Den gepolten 8-Pin-Stecker aus Abbildung F-2 einfügen, um mit dem automatischen
Punktschweißmodus arbeiten zu können.
- Die Kühlschläuche (*) einfügen. Dabei die Farben (der blaue Schlauch gehört an
die blaue Buchse, der rote Schlauch an die rote Buchse) beachten. Überprüfen,
dass die Schnellkopplung der Schläuche korrekt ausgeführt wurde (Abb. F-3).
die Zange NICHT richtig gekühlt. Dies führt zu einer schädigenden
Temperaturbeanspruchung der elektrischen Teile.
- Die Maschine ist vom Stromversorgungsnetz getrennt.
- Den Feststeller drehen, wie in Abb. G1 gezeigt.
- Falls ein Zangenhalter verwendet wird, ist dieser zu montieren (Abb. G2).
- Den Arm korrekt neigen und in dieser Position in die vorgesehene Aufnahmestelle
einfügen (Abb. G3).
- Den Arm an der Elektrode des Kolbens ausrichten und den Feststeller sichern
(Abb. G4-A).
- Die Kühlschläuche an die zugehörigen Schnellverbindungen (Abb. G4-B)
anschließen.
- Überprüfen, dass die Schnellverbindung der Schläuche korrekt ausgeführt wurde.
- Falls er verwendet wird, ist der Haltegriff der Zange auf der richtigen Seite zu
montieren (Abb. G5).
die Zange NICHT richtig gekühlt. Dies führt zu einer schädigenden
Temperaturbeanspruchung der elektrischen Teile.

6.1 VORBEREITENDE ARBEITSSCHRITTE

Vor jedem Punktschweißvorgang ist eine Reihe von Überprüfungen und Einstellungen
erforderlich. Dabei muss sich der Hauptschalter bei geschlossenem Vorhängeschloss
- Kontrollieren Sie, ob der Stromanschluss nach den vorangegangenen Anweisungen
korrekt vorgenommen worden ist.
- Prüfen Sie den Druckluftanschluss: Das Zuleitungsrohr an das Druckluftnetz
anschließen und den Druck mit dem Reglerknopf des Druckminderers so einstellen,
dass auf dem Manometer ein Wert von ungefähr 8 bar (116 psi) abzulesen ist.

6.1.1.1 Einstellung und Befestigung des Arms der C-Zange

Dies darf nur dann ausgeführt werden, wenn sich der Arm trotz des Feststellens
gemäß der Erläuterung in Abschnitt 5.8 in der Horizontalen bewegen sollte (Abb. Q).
Vorgehensweise:
- Den Arm durch Drehen des Entsperrhebels lösen (Abb. R);
- Den Gewindestift (Abb. S-1) lockern und die Ringmutter (Abb. S-2) eine Achtel
Umdrehung festschrauben (dies entspricht etwa 45 Grad);
- Die Ringmutter durch Festschrauben des entsprechenden Gewindestiftes sichern
(Abb. S-1);
- Den Arm feststellen, wie in Abb. T gezeigt.
Dieser Vorgang, bei dem die Ringmutter fest- oder losgeschraubt wird
unter Umständen mehrmals auszuführen, bis der Arm in der Horizontalen feststeht
und gleichzeitig der Sperrhebel so stark gedreht wird, das er sich manuell entsperren
lässt und die durch den Referenzstift vorgegebene Schließstellung am Anschlag
erreicht (Abb. T-1).
ZUR BEACHTUNG: Es ist wichtig, dass sich der Hebel am Ende dieses Vorgangs
Stellung ist die sichere mechanische Befestigung des C-Arms gewährleistet.
Die folgenden Überprüfungen sind vorzunehmen, bevor in der Hauptschalterstellung „
I " (ON) Punktschweißarbeiten ausgeführt werden.
Ausrichtung der Zangenelektroden:
- Zwischen die Elektroden ein Passstück einfügen, das die gleiche Dicke wie
die zu punktenden Bleche hat. Prüfen Sie, ob die mit der Funktion „Vorhalten"
zusammengeführten Elektroden (siehe Abschnitt 6.2.2) richtig ausgerichtet sind.
- Bei Bedarf ist die korrekte Befestigung des Arms zu prüfen (siehe die
vorangehenden Abschnitte).
Folgende Parameter bestimmen den Durchmesser (Querschnitt) und die mechanische
Festigkeit des Schweißpunktes:
- Von den Elektroden ausgeübte Kraft.
- Punktschweißstrom.
- Punktschweißzeit.
Wenn konkrete Erfahrung fehlt, sollten besser einige Probeschweißungen mit
Blechen durchgeführt werden, die die gleiche Beschaffenheit und Dicke wie die zu
schweißenden Bleche haben.
Die „START"-Taste (Abb. U-1) drücken und den Arm, der sich unter den Verfügbaren
Die Kraft wird in der automatischen oder der manuellen Betriebsart eingestellt (mit
dem Druckregler der Luftaufbereitungseinheit).
Die Einstellung der automatischen Betriebsart (Standardeinstellung) oder der
manuellen Betriebsart kann über das Hauptmenü gewählt werden. Hierzu das Symbol
und dann das Symbol
Automatische Einstellung „AUTO daN":
Durch Auswahl von „AUTO daN" kann der gewünschte Wert der Kraft in „Dekanewton"
eingestellt werden. Hierzu die Betriebsart „MANUAL" (Abb. U-5) verwenden.
Während des Punktschweißzyklus wird die Elektrodenkraft bei den Betriebsarten
„SMART AUTOSET" und „EASY" automatisch eingestellt.
Manuelle Einstellung:
Wird „no AUTO daN" gewählt, kann der Kraftwert eingestellt werden, indem man den
Druckregler manuell verstellt (Abb. B-10).
Während des Punktschweißzyklus ist die Elektrodenkraft, die Kraft, die nach der oben
beschriebenen Vorgehensweise manuell eingestellt wird.
Vorhaltefunktion
Sie ermöglicht das Zusammenführen und das Vorhalten der Elektroden ohne Abgabe
von Strom.
Die Elektroden lassen sich in jedem Punktschweißprogramm folgendermaßen
zusammenführen (Doppelklick):
Den Knopf der Zange drücken und loslassen, dann sofort den Knopf gedrückt halten.
Die Zange wird geschlossen und die Elektroden bleiben zusammengepresst, bis der
Knopf wieder losgelassen wird. Bei der Zange blinkt die LED.
Doppelklick Schwierigkeiten bereiten. Daher ist es ratsam, die Vorhaltefunktion
auszuwählen.
Kapitel Sicherheit).
Sämtliche Punktschweißparameter werden von der Maschine automatisch eingestellt:
Betriebsart „SMART AUTOSET". Dazu ist es erforderlich, dass beide Stecker der
C-Zange mit der Maschine verbunden sind (Abb. F).
U-7)
Die Punktschweißparameter werden von der Maschine eingestellt. Hierzu die Dicke
und den Werkstoff (*) der zu schweißenden Bleche auswählen.
Ein Schweißpunkt gilt als korrekt ausgeführt, wenn ein Prüfstück einer
Zugfestigkeitsprüfung unterzogen wird und die Linse des Schweißpunktes aus einem
der beiden Bleche herausgezogen wird.
(*) ANMERKUNG: Folgende Standardwerkstoffe stehen zur Wahl:
- „Fe": Bleche aus kohlestoffarmem Eisen;
- „FeZn": Verzinkte Bleche aus kohlestoffarmem Eisen;
- „Br": Bleche aus Borstahl.
individuellen Programms
Die Punktschweißparameter können manuell eingestellt werden, um eine
Probeschweißung auszuführen oder ein individuelles Programm zu erstellen.
Diese Funktion kann bei Verwendung der Pneumatikzange „C" gewählt werden, die
zur Grundausstattung der Maschine gehört.
Die Betriebsart „SMART AUTOSET" mit dem Symbol „MODE" auswählen: Dadurch
tritt man in das vorbereitende Verfahren des „NULLABGLEICHS" (Abb. U-9) ein.
Um den Nullabgleich korrekt vorzunehmen, ist der Zangenknopf für die gesamte
erforderliche Zeit gedrückt zu halten. Dabei sind die Angaben auf dem Display zu
befolgen. Vorgehensweise:
ist
punktenden Bleche aufsetzen.
- Den Knopf am Zangengriff drücken. Dadurch tritt folgende Wirkung ein:
a) Die Bleche werden zwischen den Elektroden eingeschlossen.
b) Start des Punktschweißzyklus mit Stromdurchgang.
- Nach
(Abb. T-1). In dieser Punktschweißstrom
Elektrodenkraft, die Punktschweißzeit sowie die an die Elektroden abgegebene
Energie zum Punkten angezeigt.
Den angezeigten Werten kann ein zusätzlicher „Hinweis" zugeordnet werden.
Dieser besteht darin, dass die rote LED der Zange (siehe TAB.1) je nach Resultat
der Punktschweißung aufblinkt.
- Nach Abschluss der Arbeit ist die Zange wieder in der Halterung im Wagen
abzulegen.
Um den Nullabgleich erneut durchzuführen, die „ESC"-Taste (Abb. C-6) solange
drücken, bis das Symbol
dieses Verfahren zu verlassen, ohne den Nullabgleich durchzuführen, die „ESC"-Taste
drücken.
Damit die automatische Punktschweißung einwandfreie Resultate erbringt, ist
- Die Elektroden werden ausgetauscht.
