Mechanische Installation

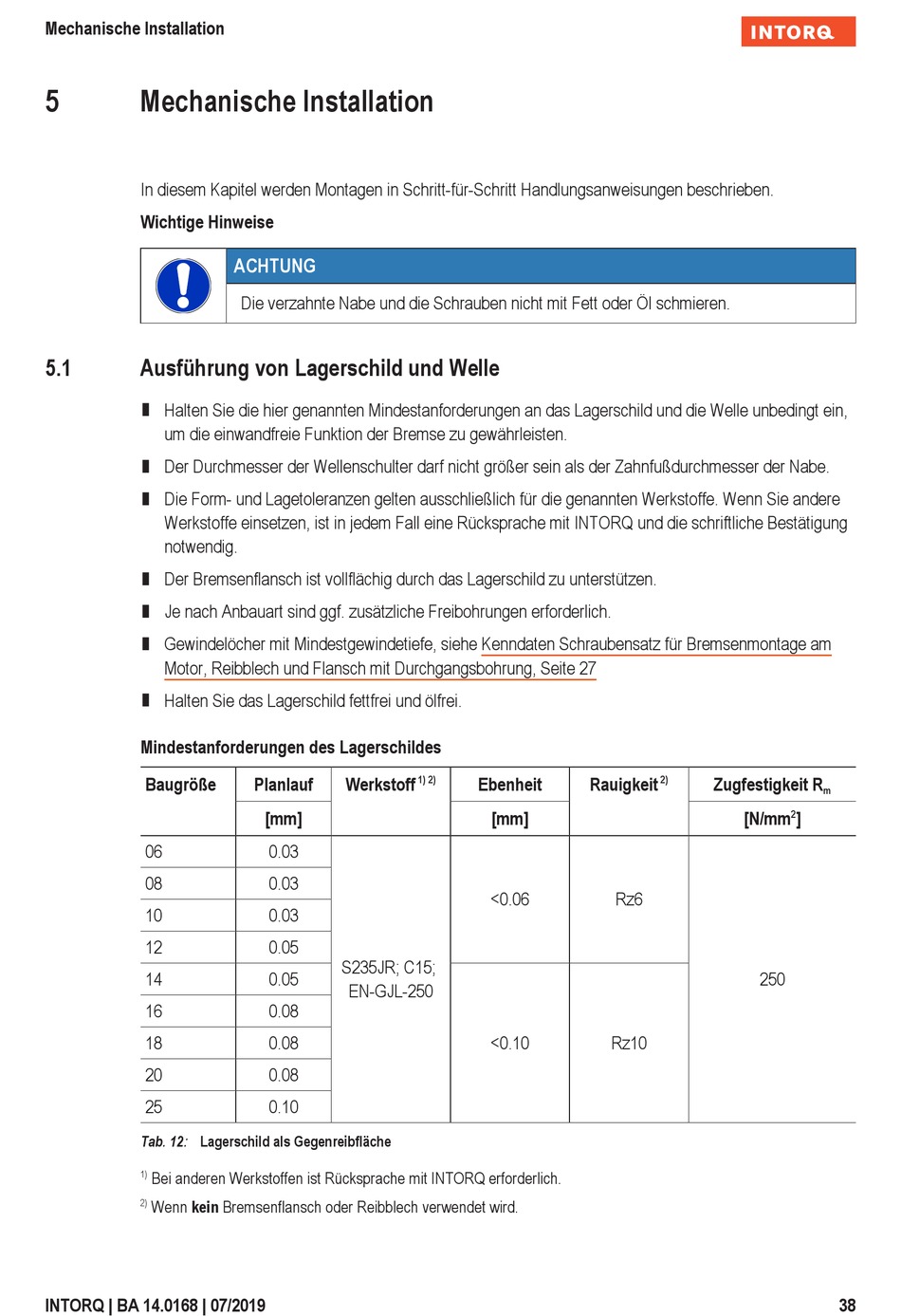

5 Mechanische Installation
In diesem Kapitel werden Montagen in Schritt-für-Schritt Handlungsanweisungen beschrieben.
Wichtige Hinweise
5.1 Ausführung von Lagerschild und Welle
¾
Halten Sie die hier genannten Mindestanforderungen an das Lagerschild und die Welle unbedingt ein,
um die einwandfreie Funktion der Bremse zu gewährleisten.
¾
Der Durchmesser der Wellenschulter darf nicht größer sein als der Zahnfußdurchmesser der Nabe.
¾
Die Form- und Lagetoleranzen gelten ausschließlich für die genannten Werkstoffe. Wenn Sie andere
Werkstoffe einsetzen, ist in jedem Fall eine Rücksprache mit INTORQ und die schriftliche Bestätigung
notwendig.
¾
Der Bremsenflansch ist vollflächig durch das Lagerschild zu unterstützen.
¾
Je nach Anbauart sind ggf. zusätzliche Freibohrungen erforderlich.
¾
Gewindelöcher mit Mindestgewindetiefe, siehe Kenndaten Schraubensatz für Bremsenmontage am
Motor, Reibblech und Flansch mit Durchgangsbohrung, Seite 27
¾
Halten Sie das Lagerschild fettfrei und ölfrei.
Mindestanforderungen des Lagerschildes
Baugröße
06
08
10
12
14
16
18
20
25
Tab. 12: Lagerschild als Gegenreibfläche
1)
Bei anderen Werkstoffen ist Rücksprache mit INTORQ erforderlich.
2)
Wenn kein Bremsenflansch oder Reibblech verwendet wird.
INTORQ | BA 14.0168 | 07/2019
ACHTUNG
Die verzahnte Nabe und die Schrauben nicht mit Fett oder Öl schmieren.
Planlauf Werkstoff
[mm]
0.03
0.03
0.03
0.05
S235JR; C15;
0.05
EN-GJL-250
0.08
0.08
0.08
0.10
1) 2)
Ebenheit
[mm]
<0.06
<0.10
2)
Rauigkeit Zugfestigkeit R
[N/mm
Rz6
250
Rz10
m
2
]
