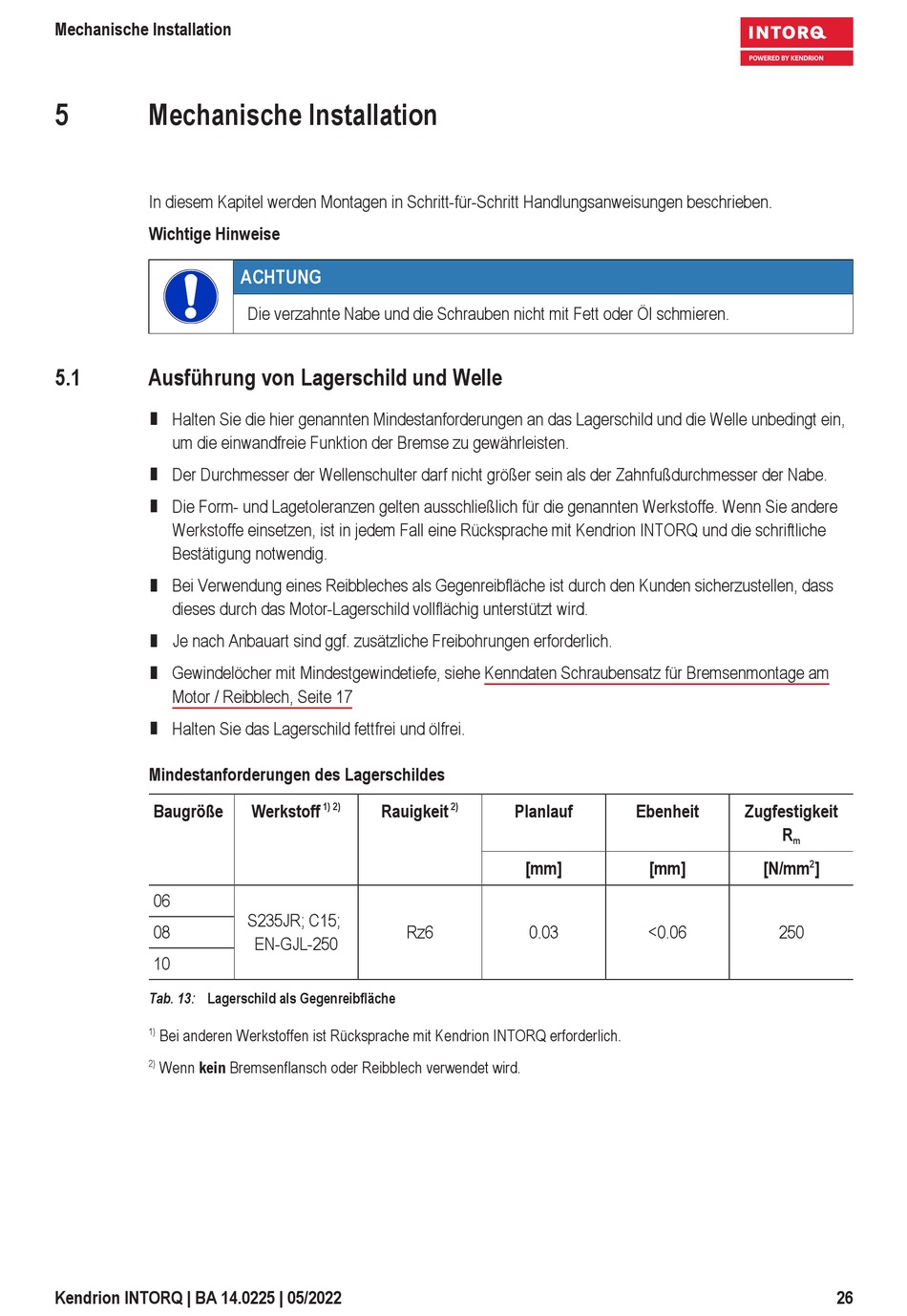

Mechanische Installation
5
Mechanische Installation
In diesem Kapitel werden Montagen in Schritt-für-Schritt Handlungsanweisungen beschrieben.
Wichtige Hinweise
5.1
Ausführung von Lagerschild und Welle
¾
Halten Sie die hier genannten Mindestanforderungen an das Lagerschild und die Welle unbedingt ein,
um die einwandfreie Funktion der Bremse zu gewährleisten.
¾
Der Durchmesser der Wellenschulter darf nicht größer sein als der Zahnfußdurchmesser der Nabe.
¾
Die Form- und Lagetoleranzen gelten ausschließlich für die genannten Werkstoffe. Wenn Sie andere
Werkstoffe einsetzen, ist in jedem Fall eine Rücksprache mit Kendrion INTORQ und die schriftliche
Bestätigung notwendig.
¾
Bei Verwendung eines Reibbleches als Gegenreibfläche ist durch den Kunden sicherzustellen, dass
dieses durch das Motor-Lagerschild vollflächig unterstützt wird.
¾
Je nach Anbauart sind ggf. zusätzliche Freibohrungen erforderlich.
¾
Gewindelöcher mit Mindestgewindetiefe, siehe Kenndaten Schraubensatz für Bremsenmontage am
Motor / Reibblech, Seite 17
¾
Halten Sie das Lagerschild fettfrei und ölfrei.
Mindestanforderungen des Lagerschildes
Baugröße
06
08
10
Tab. 13: Lagerschild als Gegenreibfläche
1)
Bei anderen Werkstoffen ist Rücksprache mit Kendrion INTORQ erforderlich.
2)
Wenn kein Bremsenflansch oder Reibblech verwendet wird.
