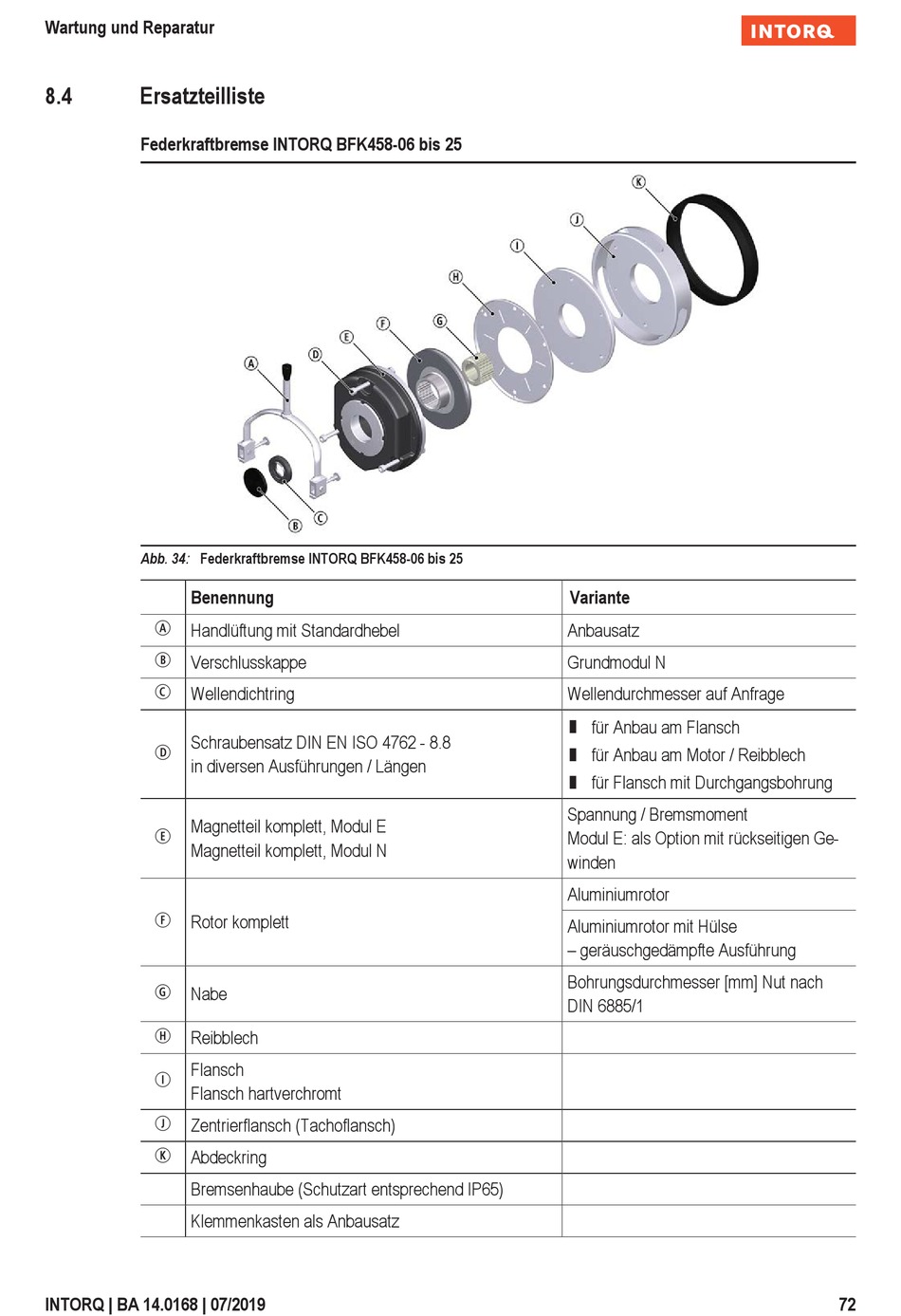

Ersatzteilliste; Benennung - INTORQ BFK458 Originalbetriebsanleitung

Wartung und Reparatur
8.4

Ersatzteilliste

Federkraftbremse INTORQ BFK458-06 bis 25
Abb. 34: Federkraftbremse INTORQ BFK458-06 bis 25

Benennung

A
Handlüftung mit Standardhebel
B
Verschlusskappe
C
Wellendichtring
Schraubensatz DIN EN ISO 4762 - 8.8
D
in diversen Ausführungen / Längen
Magnetteil komplett, Modul E
E
Magnetteil komplett, Modul N
F
Rotor komplett
G
Nabe
H
Reibblech
Flansch
I
Flansch hartverchromt
J
Zentrierflansch (Tachoflansch)
K
Abdeckring
Bremsenhaube (Schutzart entsprechend IP65)
Klemmenkasten als Anbausatz
INTORQ | BA 14.0168 | 07/2019
Variante
Anbausatz
Grundmodul N
Wellendurchmesser auf Anfrage
¾
für Anbau am Flansch
¾
für Anbau am Motor / Reibblech
¾
für Flansch mit Durchgangsbohrung
Spannung / Bremsmoment
Modul E: als Option mit rückseitigen Ge-
winden
Aluminiumrotor
Aluminiumrotor mit Hülse
– geräuschgedämpfte Ausführung
Bohrungsdurchmesser [mm] Nut nach
DIN 6885/1
72
