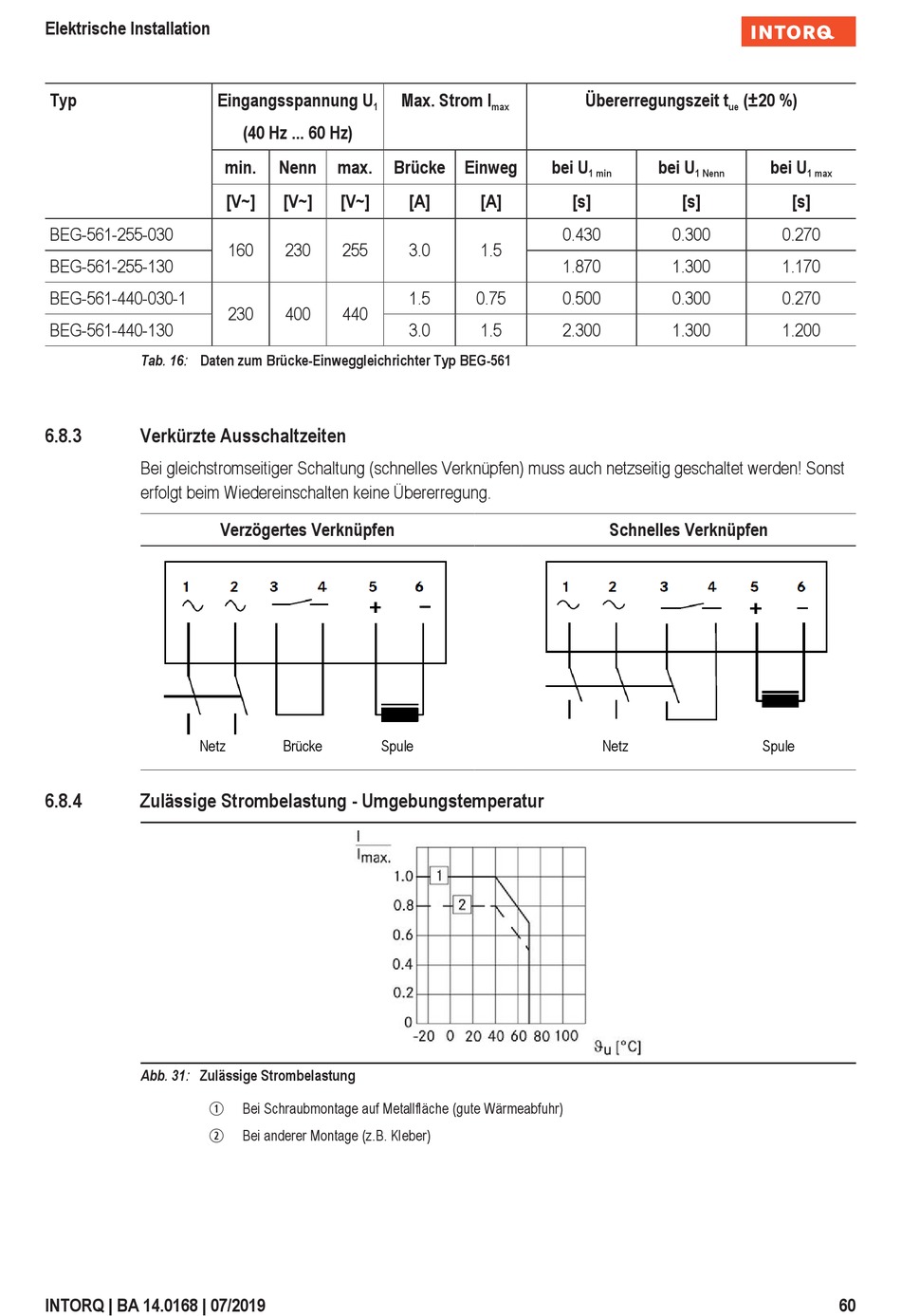

Verkürzte Ausschaltzeiten; Zulässige Strombelastung - Umgebungstemperatur - INTORQ BFK458 Originalbetriebsanleitung

Elektrische Installation
Typ
BEG-561-255-030
BEG-561-255-130
BEG-561-440-030-1
BEG-561-440-130
Tab. 16: Daten zum Brücke-Einweggleichrichter Typ BEG-561
6.8.3 Verkürzte Ausschaltzeiten
Bei gleichstromseitiger Schaltung (schnelles Verknüpfen) muss auch netzseitig geschaltet werden! Sonst
erfolgt beim Wiedereinschalten keine Übererregung.
Netz
6.8.4 Zulässige Strombelastung - Umgebungstemperatur
Abb. 31: Zulässige Strombelastung
q
w
INTORQ | BA 14.0168 | 07/2019
Eingangsspannung U
1
(40 Hz ... 60 Hz)
min. Nenn max.
[V~] [V~] [V~]
160 230 255
230 400 440
Verzögertes Verknüpfen
Brücke Spule
Bei Schraubmontage auf Metallfläche (gute Wärmeabfuhr)
Bei anderer Montage (z.B. Kleber)
Max. Strom I
max
Brücke Einweg bei U
[A] [A]
0.430
3.0 1.5
1.870
1.5 0.75 0.500
3.0 1.5 2.300
Übererregungszeit t
ue
bei U
1 min 1 Nenn
[s] [s]
0.300
1.300
0.300
1.300
Schnelles Verknüpfen
Netz
(±20 %)
bei U
1 max
[s]
0.270
1.170
0.270
1.200
Spule
