Mechanische Installation

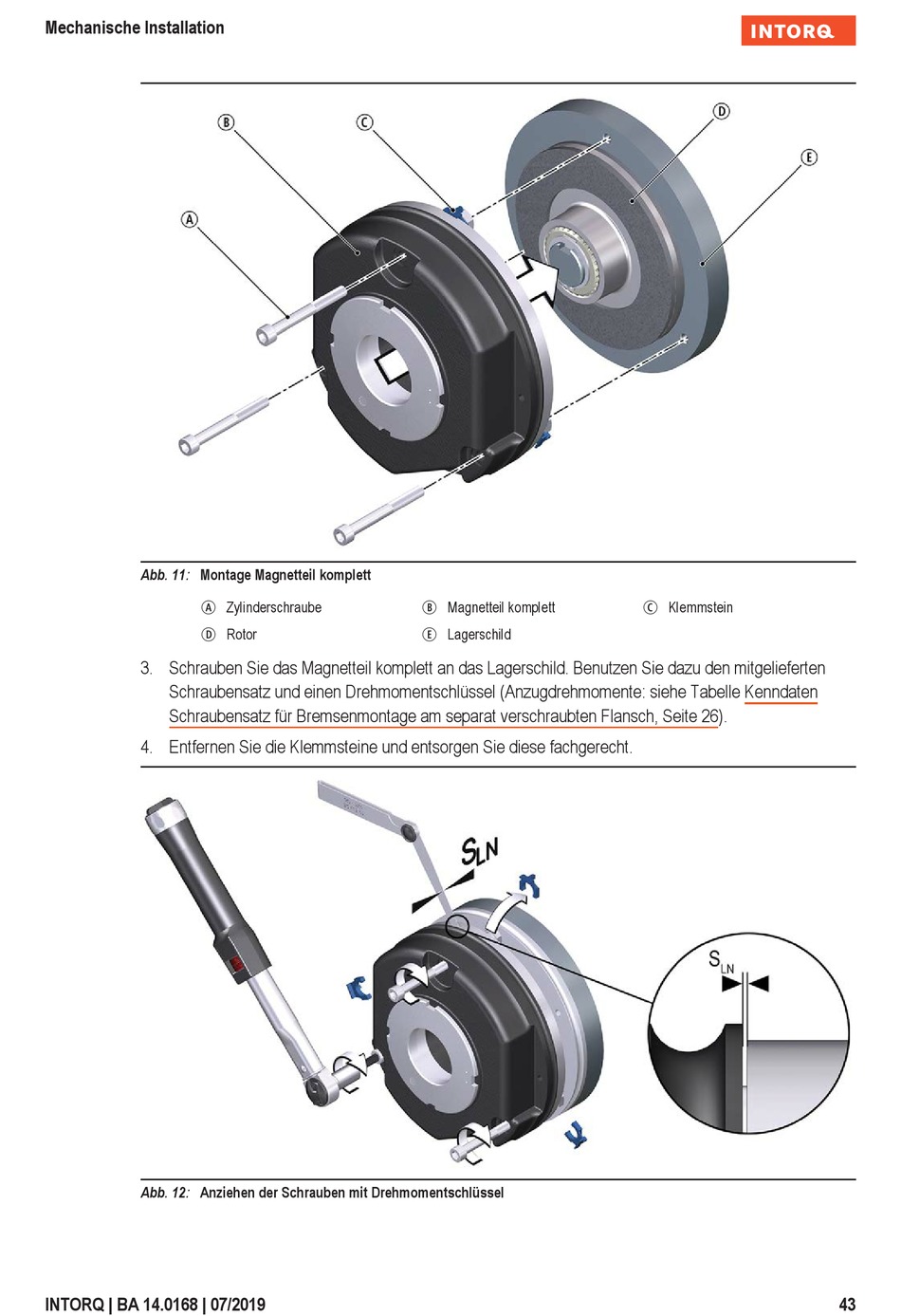

Abb. 11: Montage Magnetteil komplett
A
D
3. Schrauben Sie das Magnetteil komplett an das Lagerschild. Benutzen Sie dazu den mitgelieferten
Schraubensatz und einen Drehmomentschlüssel (Anzugdrehmomente: siehe Tabelle Kenndaten
Schraubensatz für Bremsenmontage am separat verschraubten Flansch, Seite 26).
4. Entfernen Sie die Klemmsteine und entsorgen Sie diese fachgerecht.
Abb. 12: Anziehen der Schrauben mit Drehmomentschlüssel
INTORQ | BA 14.0168 | 07/2019
Zylinderschraube
Rotor
B
Magnetteil komplett
E
Lagerschild
C
Klemmstein
43
