- Seite 1 Federkraftbremse BFK458 Das vielseitige Baukastensystem 1,5 – 600 Nm www.intorq.de...
-
Seite 2: Wir Setzen Die Standards
Wir setzen die Standards Die Marke INTORQ steht für zuverlässige Bremsen- Das INTORQ Baukastenprogramm mit seiner hohen lösungen mit höchstem Produktstandard. Ob in Varianz findet in zahlreichen Motoren und Getriebe- Kran-, Windkraftanlagen oder Flurförderzeugen – motoren Anwendung und hat weltweit Standards INTORQ Produkte kommen in den verschiedensten gesetzt. -
Seite 3: Der Modulare Baukasten - Bfk458
Baugruppen wird ein Höchstmaß an Fle- nahezu jede Aufgabe bietet. Die Federkraftbrem- xibilität für ein weites Anwendungsfeld erreicht. se BFK458 ist als Standardprodukt universell ein- Dieser Katalog hilft Ihnen, Ihre gewünschte setzbar, erfüllt mit ihrer Modularität aber auch die Federkraft bremse schnell und einfach auszuwäh-... -
Seite 4: Produktschlüssel
INTORQ Federkraftbremse BFK458 Produktschlüssel INTORQ BFK458-òòò òò ò 4 5 8 Produktgruppe Bremsen Produktfamilie Federkraftbremse Baugröße Bauform Baugröße Nicht verschlüsselt sind: 06, 08, 10, 12, 14, 16, 18, 20, 25 Anschlussspannung, Bohrung der Nabe, Optionen Bauform Magnetteil E – einstellbar (Bremsmoment mittels Einstellring reduzierbar) N –... -
Seite 5: Inhaltsverzeichnis
Inhalt Produktschlüssel ........... 4 Bremsenhaube ..........21 Kurzzeichenlegende ........5 Mikroschalter ..........22 Produktinformationen ........6 Klemmenkasten ..........23 Funktionsprinzip ..........7 Typenschlüssel Gleichrichter ......24 Funkenlöschglied 14.198.00 ......24 Technische Daten Brückengleichrichter + Einweggleichrichter ..25 Kennmomente ..........8 Anschlusspläne .......... -
Seite 6: Produktinformationen

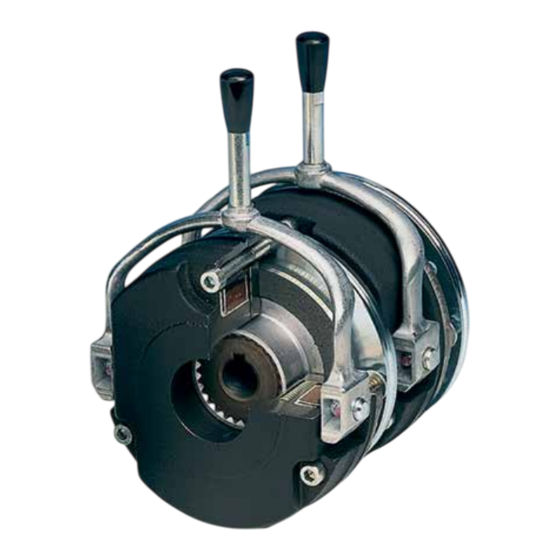

INTORQ Federkraftbremse BFK458 INTORQ 155-1 Produktinformationen E318895 Leistungsstarkes komplettes Programm Optionen 9 Baugrößen Handlüftung zum manuellen Lüften über alle ❙ ❙ Standardspannungen [V DC] 24, 96, 103, 170, Bau größen, Lüft- und Montagerichtung beidseitig ❙ 180, 190, 205 (Ausnahme: Tacho bremse) gestuftes Drehmomentenspektrum von geräuschgedämpfte Ausführungen... -
Seite 7: Funktionsprinzip
Funktionsprinzip Grundmodul E Grundmodul N Handlüftung Handlüftung (optional) (optional) Hülsenschraube Zylinderschraube Zylinderschraube Hülsenschraube Flansch Magnetteil Magnetteil Rotor Rotor Einstellring Nabe Druckstück Nabe Druckfedern Druckfedern Ankerscheibe Ankerscheibe Flansch Druckfedern Druckfedern Projektierungshinweise Diese Bremse ist eine elektrisch lüftbare Feder- kraftbremse mit einer rotierenden und beidseitig Bei anwendungsspezifischen Projektierungen ❙... -
Seite 8: Technische Daten Kennmomente
Insbesondere bei Feuchte und wechselnden Tem- der Einsatz einer Zwischenscheibe (Messingfolie) peraturen kann nach langen Stillstandszeiten ein erforder lich. INTORQ Bremsen sind so ausgelegt, erhöhtes Losbrechmoment auftreten. Beim Einsatz dass die angegebenen Kennmomente in der Regel der Bremse an kundenseitigen Reibflächen ist das nach einem kurzen Einlaufvorgang sicher erreicht Kennmoment zu überprüfen. - Seite 9 Rastung [Nm] 0,35 Reibbelagsvarianten Standardvarianten Projektlösungen Die angegebenen Drehmomentstufungen und Für Projektlösungen entwickelt INTORQ auf zulässigen Reibarbeiten sind mit allen Optio- Basis technischer Spezifikationen kundenspe- nen der Bremsenausführung kombinierbar. Die zifische Serienprodukte. Folgende Reibbelag- Katalogvarianten sind von Stückzahl 1 bis qualitäten stehen neben den Katalogvarianten...
-
Seite 10: Grundmodul E
INTORQ Federkraftbremse BFK458 Technische Daten Grundmodul E (mit Einstellring) ohne Gegenreibfläche, Handlüftung (als Option) ... - Seite 11 600 0,5 25° 10° 25 106,7 115,7 127,7 12,5 57,7 88,7 25° 10° Benennung/name of drawing Datum/date Name/name Maßblatt BFK458-E 01.11.2012 Strate Bea/drn 01.11.2012 Dittrich Gepr/chkd Standardausführung / Baugröße 06 - 25 Norm/appr Zeichnungsnummer/drawing no. Blatt/sheet M14.0271 xxxxxx 01.11.2012 STR...
-
Seite 12: Grundmodul N
INTORQ Federkraftbremse BFK458 Technische Daten Grundmodul N (ohne Einstellring) ohne Gegenreibfläche, Handlüftung (als Option) Handlüftung in Standard- richtung montiert ... - Seite 13 57,7 88,7 600 0,5 25° 10° 25 106,7 12,5 57,7 88,7 25° 10° Benennung/name of drawing Datum/date Name/name Maßblatt BFK458-N 01.11.2012 Strate Bea/drn 01.11.2012 Dittrich Gepr/chkd Standardausführung - Baugröße 06 - 25 Norm/appr Zeichnungsnummer/drawing no. Blatt/sheet M14.0271 xxxxxx 01.11.2012 STR...
-
Seite 14: Grundmodul N + Zwischenflansch
INTORQ Federkraftbremse BFK458 Technische Daten 2 x Grundmodul N + Zwischenflansch Doppelbremse als redundantes Bremssystem, geeignet für den Einsatz in der Bühnentechnik und vielen anderen Einsatzfeldern, auch mit Handlüftung erhältlich. ... -
Seite 15: Grundmodul N + Tachoflansch
119,2 600 0,5 25° 25 20/25 4xM5 64 3x6,6 60 165 70,1 115 54,9 63,9 25° Benennung/name of drawing Datum/date Name/name Maßblatt BFK458-N 01.11.2012 Strate Bea/drn 20/25/30 4xM6 75 181 80,1 124 66,3 77,3 25° 01.11.2012 Dittrich Gepr/chkd Standardausführung - Baugröße... -
Seite 16: Bemessungsdaten
INTORQ Federkraftbremse BFK458 Technische Daten Bemessungsdaten Größe max. min. Masse Magnetteil LNmax Lmax Alurotor Betriebsbremse [mm] Haltebremse [mm] Nachstellung [mm] Rotorstärke [mm] Kpl. [kg] [bei 20°C] [kgcm 0,15 0,75 0,61 0,75 0,45 0,75 0,45 0,75 0,45 10,0 12,0 19,3 1,25... - Seite 17 Die maximal zulässige Reibarbeit Q bezieht sich auf den Standardreibbelag ❙ ❙ von INTORQ-Gleichrichtern und Spulen mit einer Anschlußspannung von 205V DC Aluminiumrotor in verschleißarmer Ausführung Die Verschleißwerte in der Tabelle gelten für den ver- Richtwerte, die einer hohen Streuung unterliegen und in schleißarmen Reibbelag und für das Standardkennmoment.
-
Seite 18: Lebensdauer Und Verschleiß
Reibarbeit bis zur Nachstellung kein für alle Betriebsbedingungen gültiger Wert ange- geben werden. Zusätzlich ist bei vertikaler Brems- 1.000 welle mit erhöhtem Verschleiß zu rechnen. Die BFK458 kann bei Erreichen des max. zulässigen Arbeitsluftspaltes (s ) nachgestellt werden. Lmax Die Dimensionierung des Reibbelages ermöglicht mindestens eine 5-malige Nachstellung. -
Seite 19: Handlüftung/Flansch/Reibblech
Zubehör Handlüftung Die Handlüftung dient zum manuellen Lüften der Größe + 0,1 +0,1 - 0,05 Bremse und kann auch nachträglich montiert wer- [mm] [mm] den. Nach Betätigung wird die Handlüftung durch die Feder (1) selbsttätig in ihre Ursprungslage zurückversetzt. Für die Funktion der Handlüftung ist ein zusätzlicher Luftspalt S vorzusehen, der werkseitig eingestellt ist. -
Seite 20: Zentrierflansch/Zwischenflansch/Abdeckring
INTORQ Federkraftbremse BFK458 Zubehör Abdeckring Der Abdeckring verhindert weitgehend das Aus- treten bzw. Eindringen von Staub, Feuchtigkeit, Schmutz u. a. in den Bremsenraum. Dieser wird in die dafür vorgesehene Rille am Magnetteil ein- gelegt. Ist keine geeignete Rille an der Gegenreib- fläche vorhanden, empfehlen wir den Einsatz eines... -
Seite 21: Bremsenhaube
Zubehör Bremsenhaube Das Grundmodul E und das Grundmodul N können wahl weise mit einer Bremsenhaube abgedeckt werden, um die Bremse gegen das Eindringen von Wasser und Staub zu schützen (Schutzart entspre- chend IP65). Die Ausführung ist in Verbindung mit einer Handlüftung und einem Flansch nicht liefer- bar. -
Seite 22: Mikroschalter
INTORQ Federkraftbremse BFK458 Zubehör Mikroschalter Für die Überwachung des Lüftens oder des Ver- Anbau des Mikroschalters am Grundmodul E schleißes kann die Bremse mit einem Mikroschal- ter ausgerüstet werden. Der Mikroschalter kann als Öffner oder Schließer in die Schaltung eingebun- den werden. -
Seite 23: Klemmenkasten
Zubehör Klemmenkasten in Kombination mit dem Grundmodul N Über den Klemmenkasten (Bremsengröße 12-25) Der Klemmenkasten wird mit Haltewinkel und lassen sich die Anschlussleitungen im Hinblick auf Befestigungsschrauben gezeichneten die unterschiedlichen Verdrahtungsmöglichkeiten Stellung an die Federkraftbremse angebaut. Als (insgesamt 3 Ein-/Aus gänge) leicht in übergeord- Bauteilesatz zur eigenen Montage bieten wir die nete Steuerungen integrieren. -
Seite 24: Anschlussbeispiel
INTORQ Federkraftbremse BFK458 Zubehör Brückengleichrichter und Einweggleichrichter Typenschlüssel – – Bremsen Elektronik Gleichrichter 1-Brückengleichrichter 2-Einweggleichrichter 5-Brücke-/Einweggleichrichter 4-polig 6-polig 1-Einbaulage liegend 2-Einbaulage stehend 3-Einbaulage liegend mit Schnapphaken 440 Spannung 440 V AC Universal-Funkenlöschglied INTORQ 14.198.00 Das Universal-Funkenlöschglied begrenzt die Induktions- hoher Aus schalt- und Überspannungen vom Anwender spannung, die bei gleichstromseitigem Ausschalten induk- geeignete Schutz maßnahmen vorgesehen werden müs-... -
Seite 25: Brückengleichrichter + Einweggleichrichter
Zubehör Brückengleichrichter und Einweggleichrichter 4-polig Abmessungen nur bei 143-270 bzw. 243-555 BEG-142/143-270 BEG-242/243-555 INTORQ BEG-142/143-270 Brückengleichrichter 4-polig Einweggleichrichter 4-polig BEG-142-270 Einbaulage stehend BEG-242-555 Einbaulage stehend BEG-143-270 Einbaulage liegend mit Schnapphaken BEG-243-555 Einbaulage liegend mit Schnapphaken Einsatzgebiet Einsatzgebiet Stromversorgung von Federkraftbremsen aus dem Stromversorgung von Federkraftbremsen aus dem Wechselspan nungsnetz (bei Normalerregung). - Seite 26 INTORQ Federkraftbremse BFK458 Zubehör Brückengleichrichter 6-polig Abmessungen BEG-162-270 BEG-161-270 INTORQ INTORQ BEG-161-270 BEG-162-270 BEG-162-270 BEG-161-270 Brückengleichrichter 6-polig Technische Daten BEG-162-270 Einbaulage stehend Max. Anschlussspannung 270 V ~ BEG-161-270 Einbaulage liegend Max. Gleichstrom bei 60 °C 0,75 A Max. Umgebungstemperatur - 25 °C ... + 80 °C...
- Seite 27 Zubehör Einweggleichrichter 6-polig Abmessungen BEG-262-460 BEG-261-460 BEG-262-555 BEG-261-555 INTORQ INTORQ BEG-262-460 BEG-261-460 BEG-261-460 BEG-262-460 Einweggleichrichter 6-polig Technische Daten BEG-262-460 Einbaulage stehend Max. Anschlussspannung 460 V ~ /555 V ~ BEG-261-460 Einbaulage liegend Max. Gleichstrom bei 60 °C 0,75 A BEG-262-555 Einbaulage stehend Max.
-
Seite 28: Abmessungen
06 ... 25 BEG-561-255-130 16 ... 25 BEG-561-440-030-1 06 ... 25 – – Die Angaben in dieser Tabelle gelten für BFK458 mit Standardkennmomente und für Ausführungen ohne Zwischenscheibe (Zuordnung für andere Bremsen auf Anfrage) Abmessungen Anschlusspläne Wechselstromseitiges Schalten Gleichstromseitiges Schalten INTORQ Netz Brücke... -
Seite 29: Anschlusspläne
Zubehör Anschlusspläne Wechselstromseitiges Schalten am Motor – stark verzögertes Verknüpfen Versorgung: Phase-Sternpunkt Versorgung: Phase-Phase Gleichstromseitiges Schalten am Motor – schnelles Verknüpfen Versorgung: Phase-Sternpunkt Versorgung: Phase-Phase... - Seite 30 INTORQ Federkraftbremse BFK458 Zubehör Anschlusspläne Wechselstromseitiges Schalten am Netz – verzögertes Verknüpfen Versorgung: Phase-N Versorgung: Phase-Phase Gleichstromseitiges Schalten am Netz – schnelles Verknüpfen Versorgung: Phase-Phase oder Phase-N über Versorgung: Phase-Phase oder Phase-N über 6-poligen Gleichrichter 4-poligen Gleichrichter...
-
Seite 31: Auswahltabelle Der An Schluss Spannungen
Zubehör Auswahltabelle der Anschlussspannungen für Brückengleichrichter und Einweggleichrichter Gleichrichtertyp und Spulennennspannung zur Netzspannung Wechsel- Gleichrichter Gleichrichtertyp Funkenlöschglied Gleichrichtertyp Spulennenn- spannung 4-polig 6-polig spannung ± 10% V AC 1 A bei 60 °C 0,75 A bei 60 °C V DC 42 V Einweg BEG-243/242-555 14.198.00.01... -
Seite 32: Auslegung
INTORQ Federkraftbremse BFK458 Auslegung Grundlagen Die Auslegung einer Bremse erfolgt im Wesentlichen nach = (M ± M ) · K ( M K dem erforderlichen Bremsmoment M Die abzubremsenden Massen (Trägheitsmomente), die · ∆n ± M · K ( M K Relativ dreh zahlen, die Abbremszeiten sowie die Schalt- 9,55 ·... -
Seite 33: Berechnungsbeispiel
Versorgungsspannung 205 V =, Wellendurchmeser 25 mm. · ∆n · K + M L 9,55 · t 3 – BFK458-14E, 205 V =, d = 25 mm = 0,025 s (siehe Seite 17) 0.13 ·1450 +15 · 2 = 50 Nm 0.025 9,55 · 2–... -
Seite 34: Übersicht
INTORQ Federkraftbremse BFK458 Variantenübersicht Federkraftbremse BFK458 INTORQ BFK458-òòò ò ò ò ò ò ò ò ò ò Baugröße ò ò Bauform E (mit Einstellring) N (ohne Einstellring) ò ò ò ò ò ò ò Spannung 24 V 96 V 103 V... -
Seite 35: Weltweit Erfolgreich Im Markt Standards Setzen
Telefax +49 5154 70534-200 Zusätzlich arbeiten wir mit einem weltweiten Netz- Mehr Informationen zu unseren Produkten, Kataloge werk aus lokalen Handelspartnern und kooperieren und Betriebsanleitungen stehen im Internet zum mit der globalen Vertriebsorganisation von Lenze. Download für Sie bereit: www.intorq.de... - Seite 36 INTORQ GmbH & Co. KG Postfach 1103 D-31849 Aerzen Wülmser Weg 5 D-31855 Aerzen Telefon +49 5154 70534-0 (Zentrale) Telefon +49 5154 70534-222 (Vertrieb) Telefax +49 5154 70534-200 E-Mail info@intorq.de INTORQ (Shanghai) CO., LTD China No. 600, Xin Yuan Nan Road, Building No.
