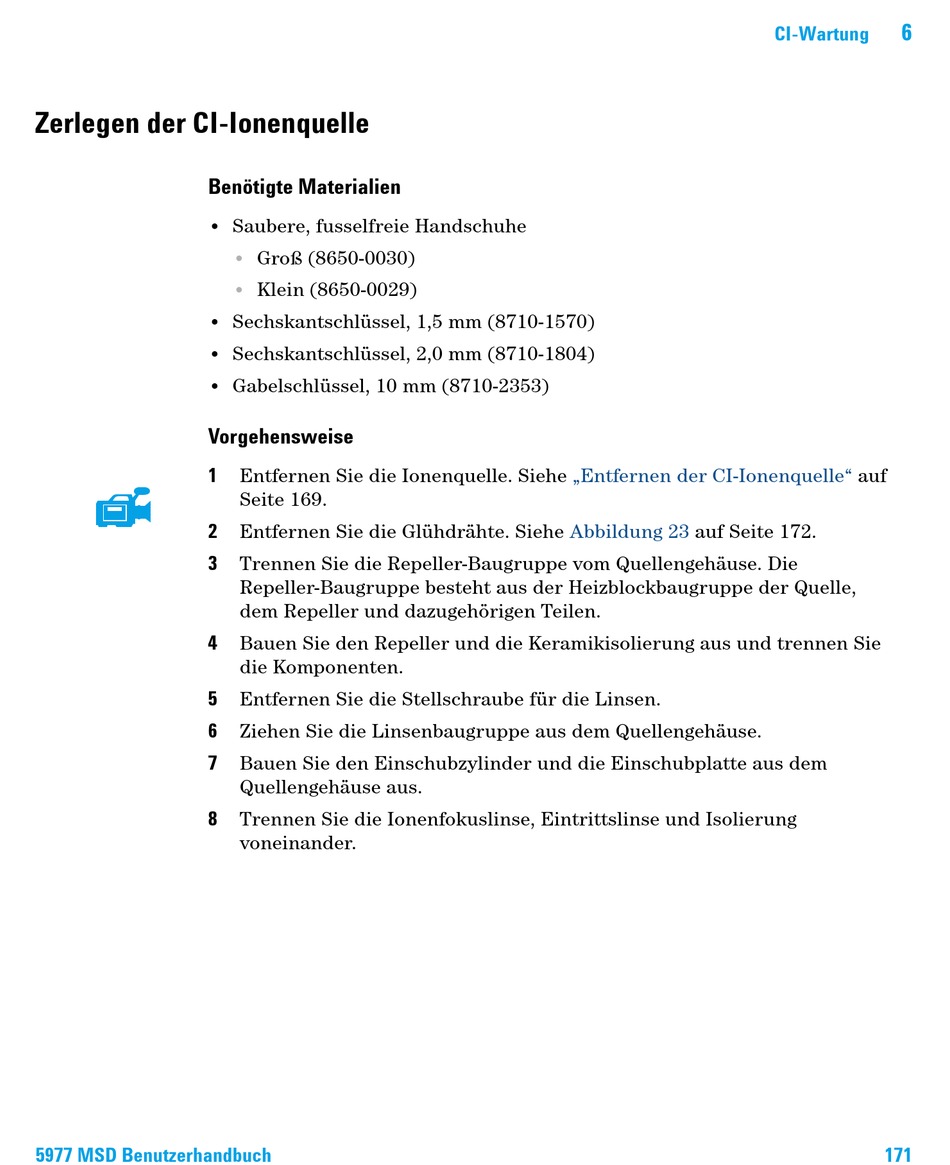

Zerlegen der CI-Ionenquelle
Benötigte Materialien
• Saubere, fusselfreie Handschuhe
• Sechskantschlüssel, 1,5 mm (8710-1570)
• Sechskantschlüssel, 2,0 mm (8710-1804)
• Gabelschlüssel, 10 mm (8710-2353)
Vorgehensweise
1
2
3
4
5
6
7
8
5977 MSD Benutzerhandbuch
•
Groß (8650-0030)
•
Klein (8650-0029)
Entfernen Sie die Ionenquelle. Siehe
Seite 169.
Entfernen Sie die Glühdrähte. Siehe
Trennen Sie die Repeller-Baugruppe vom Quellengehäuse. Die
Repeller-Baugruppe besteht aus der Heizblockbaugruppe der Quelle,
dem Repeller und dazugehörigen Teilen.
Bauen Sie den Repeller und die Keramikisolierung aus und trennen Sie
die Komponenten.
Entfernen Sie die Stellschraube für die Linsen.
Ziehen Sie die Linsenbaugruppe aus dem Quellengehäuse.
Bauen Sie den Einschubzylinder und die Einschubplatte aus dem
Quellengehäuse aus.
Trennen Sie die Ionenfokuslinse, Eintrittslinse und Isolierung
voneinander.
„Entfernen der CI-Ionenquelle"
Abbildung 23
auf Seite 172.
6
CI-Wartung
auf
171
