3
Betrieb im Elektronenionisationsmodus (EI)
FK = Feedthrough-Karte
Drähte für
Ionenquellenfühler

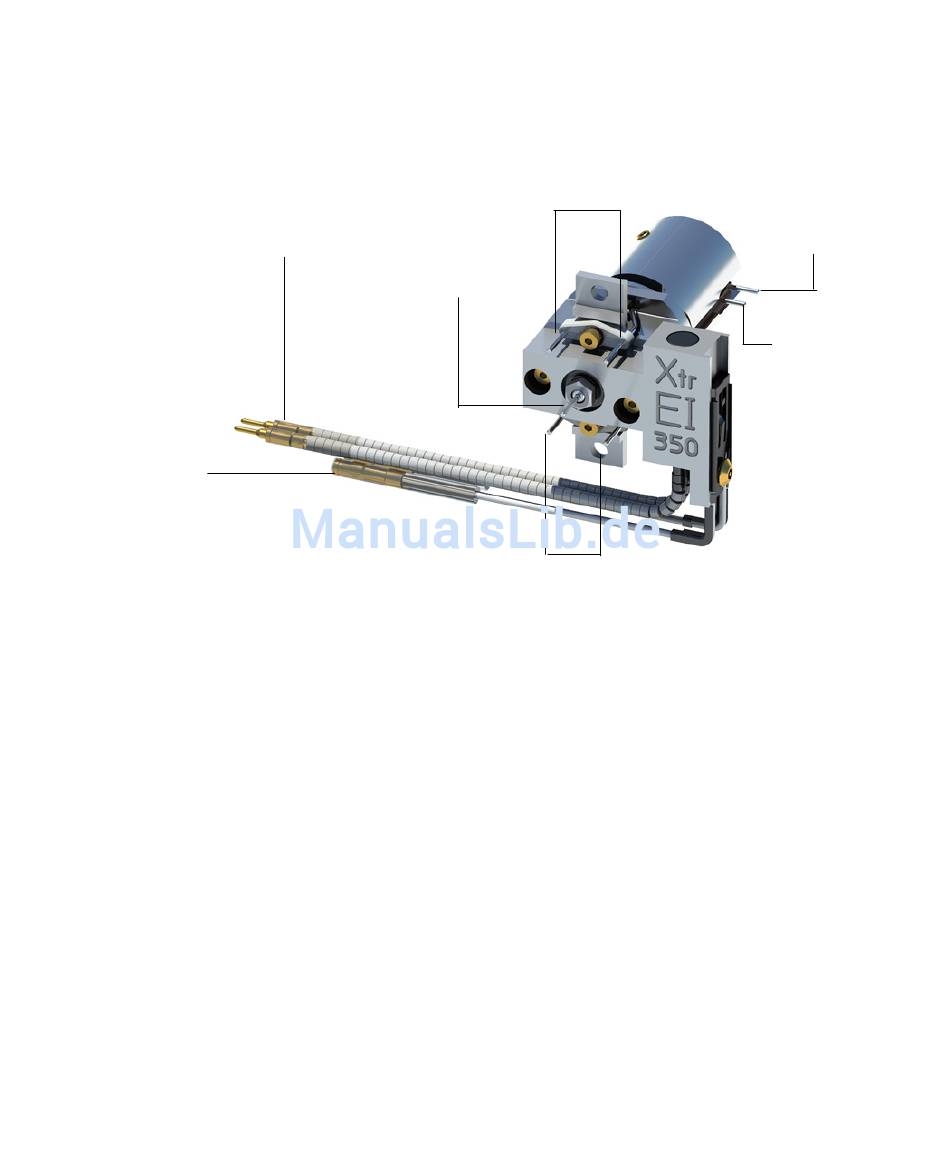

Abb. 8 Verdrahtung der Ionenquelle
2 Schließen Sie die Seitenabdeckung.
3 Schließen Sie die Steuerungskabel für die seitliche Karte wieder an.
4 Stellen Sie sicher, dass das Entlüftungsventil geschlossen ist.
5 Pumpen Sie den MSD ab. Siehe
90
Drähte für
Ionenquellenheizung
Prüfen Sie den O-Ring der Seitenabdeckung. Stellen Sie sicher, dass auf dem
O-Ring eine extrem dünne Schicht von Apiezon L Fett für ein hohes Vakuum
aufgetragen ist. Wenn der O-Ring extrem trocken ist, dichtet dieser ggf.
nicht korrekt. Wenn der O-Ring glänzt, wurde zu viel Fett aufgetragen.
Anweisungen zum Schmieren finden Sie im „5977 Series MSD Maintenance
and Troubleshooting Manual".
Seite 92.
Glühdraht 1
(weiße Drähte
von der FK)
Repeller
(roter Draht
von der FK)
Glühdraht 2
(schwarze Drähte
von der FK)
„Abpumpen des MSD im EI-Modus"
Eintrittslinse
(blauer Draht
von der FK)
Ionenfokuslinse
(oranger Draht
von der FK)
auf
