5
Allgemeine Wartung

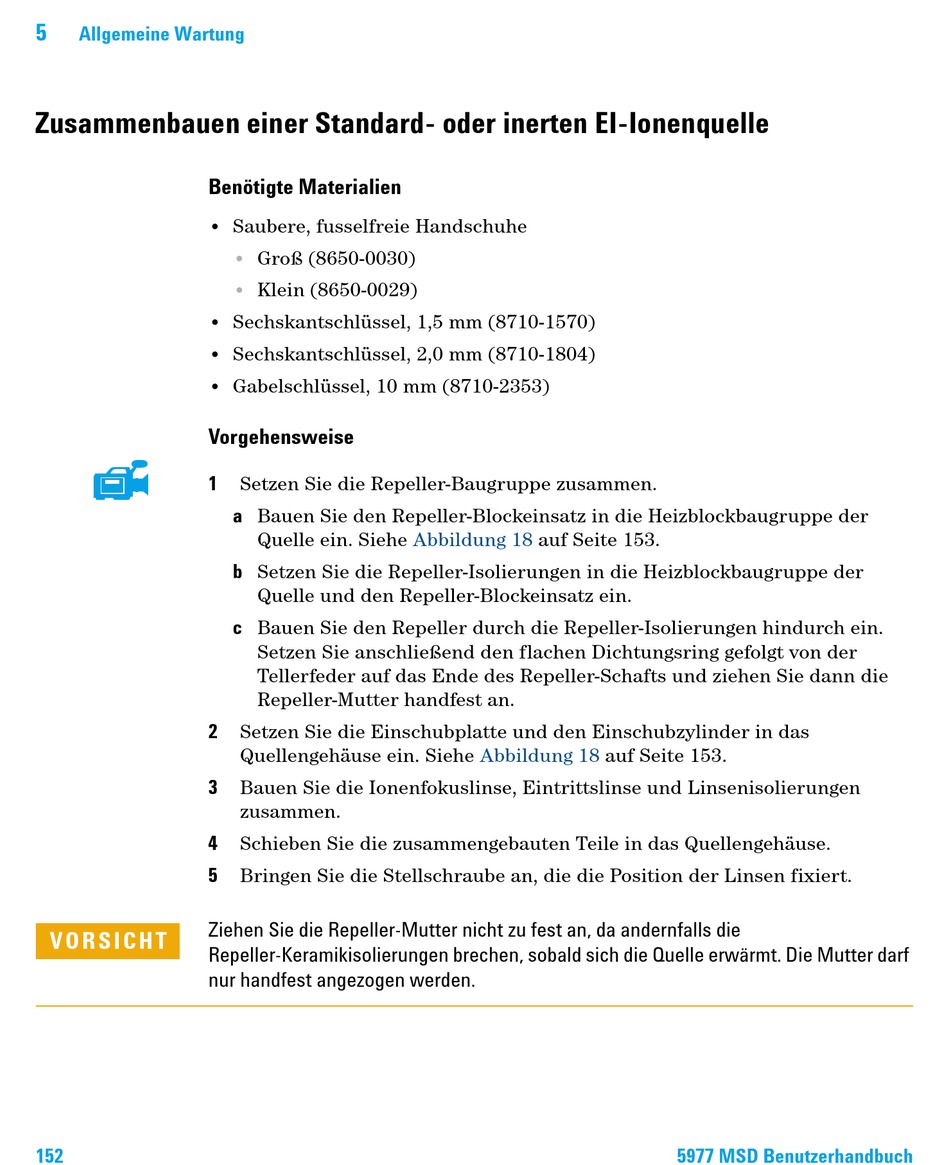

Zusammenbauen einer Standard- oder inerten EI-Ionenquelle

Benötigte Materialien
• Saubere, fusselfreie Handschuhe
• Sechskantschlüssel, 1,5 mm (8710-1570)
• Sechskantschlüssel, 2,0 mm (8710-1804)
• Gabelschlüssel, 10 mm (8710-2353)
Vorgehensweise

1
2
3
4
5
Ziehen Sie die Repeller-Mutter nicht zu fest an, da andernfalls die
VO RSIC HT
Repeller-Keramikisolierungen brechen, sobald sich die Quelle erwärmt. Die Mutter darf
nur handfest angezogen werden.
152
•
Groß (8650-0030)
•
Klein (8650-0029)
Setzen Sie die Repeller-Baugruppe zusammen.
a Bauen Sie den Repeller-Blockeinsatz in die Heizblockbaugruppe der
Quelle ein. Siehe
b Setzen Sie die Repeller-Isolierungen in die Heizblockbaugruppe der
Quelle und den Repeller-Blockeinsatz ein.
c Bauen Sie den Repeller durch die Repeller-Isolierungen hindurch ein.
Setzen Sie anschließend den flachen Dichtungsring gefolgt von der
Tellerfeder auf das Ende des Repeller-Schafts und ziehen Sie dann die
Repeller-Mutter handfest an.
Setzen Sie die Einschubplatte und den Einschubzylinder in das
Quellengehäuse ein. Siehe
Bauen Sie die Ionenfokuslinse, Eintrittslinse und Linsenisolierungen
zusammen.
Schieben Sie die zusammengebauten Teile in das Quellengehäuse.
Bringen Sie die Stellschraube an, die die Position der Linsen fixiert.
Abbildung 18 auf Seite 153.
Abbildung 18 auf Seite 153.
5977 MSD Benutzerhandbuch
