Abb. 7
5977 MSD Benutzerhandbuch
Weiße Drähte
zum Glühdraht 1
Roter Draht
zum Repeller
Schwarze Drähte
zum Glühdraht 2
Braunes
Extraktorkabel zur
Extraktorlinse
Drähte für
Ionenquellenheizung
(weiß)

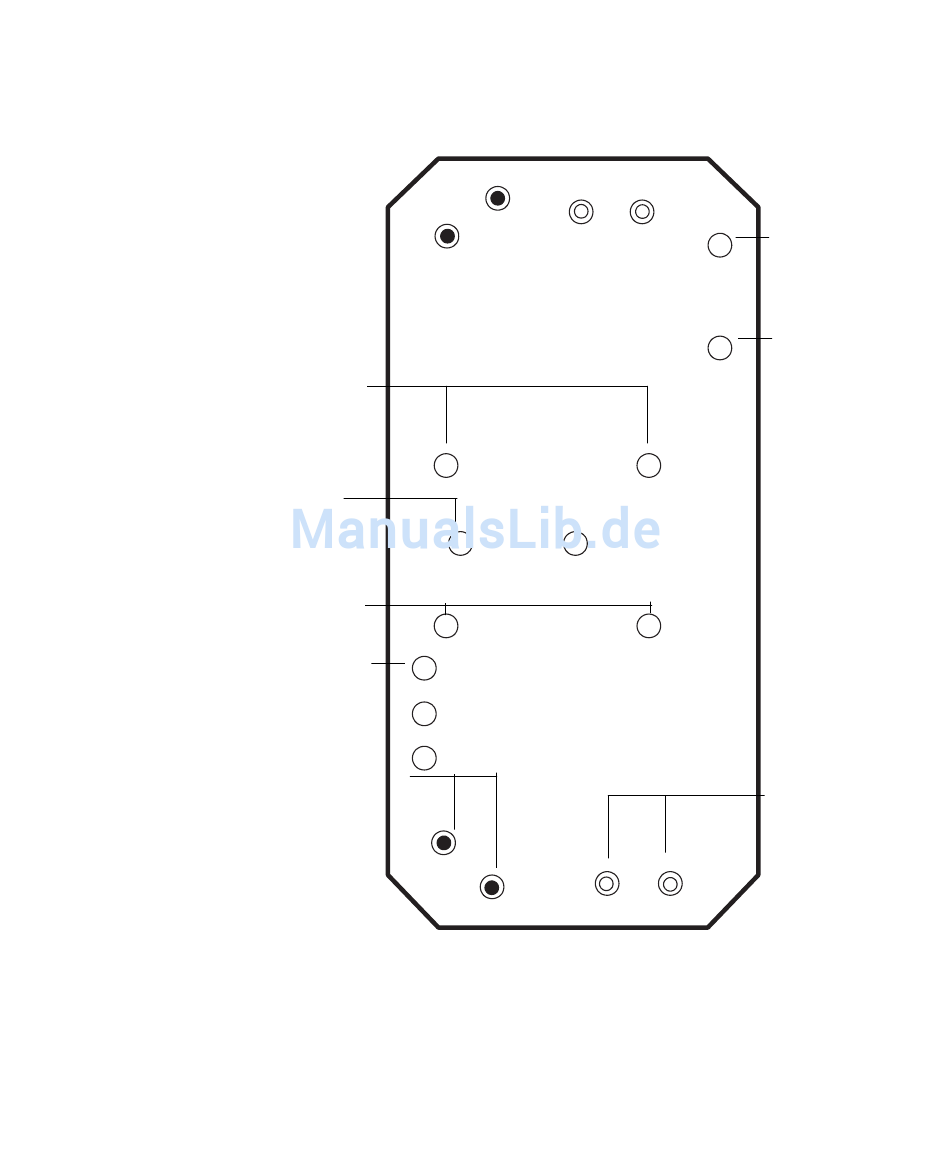

Verdrahtung der Feedthrough-Karte
Betrieb im Elektronenionisationsmodus (EI)
QUADRUPOLE
HTR
RTS
FILAMENT - 1
REP
FILAMENT - 2
HTR
SOURCE
Blauer Draht zur
Eintrittslinse
ENTR
LENS
Oranger Draht zur
Ionenfokuslinse
ION
FOC
Drähte für
Ionenquellen-
fühler (weiß)
RTS
