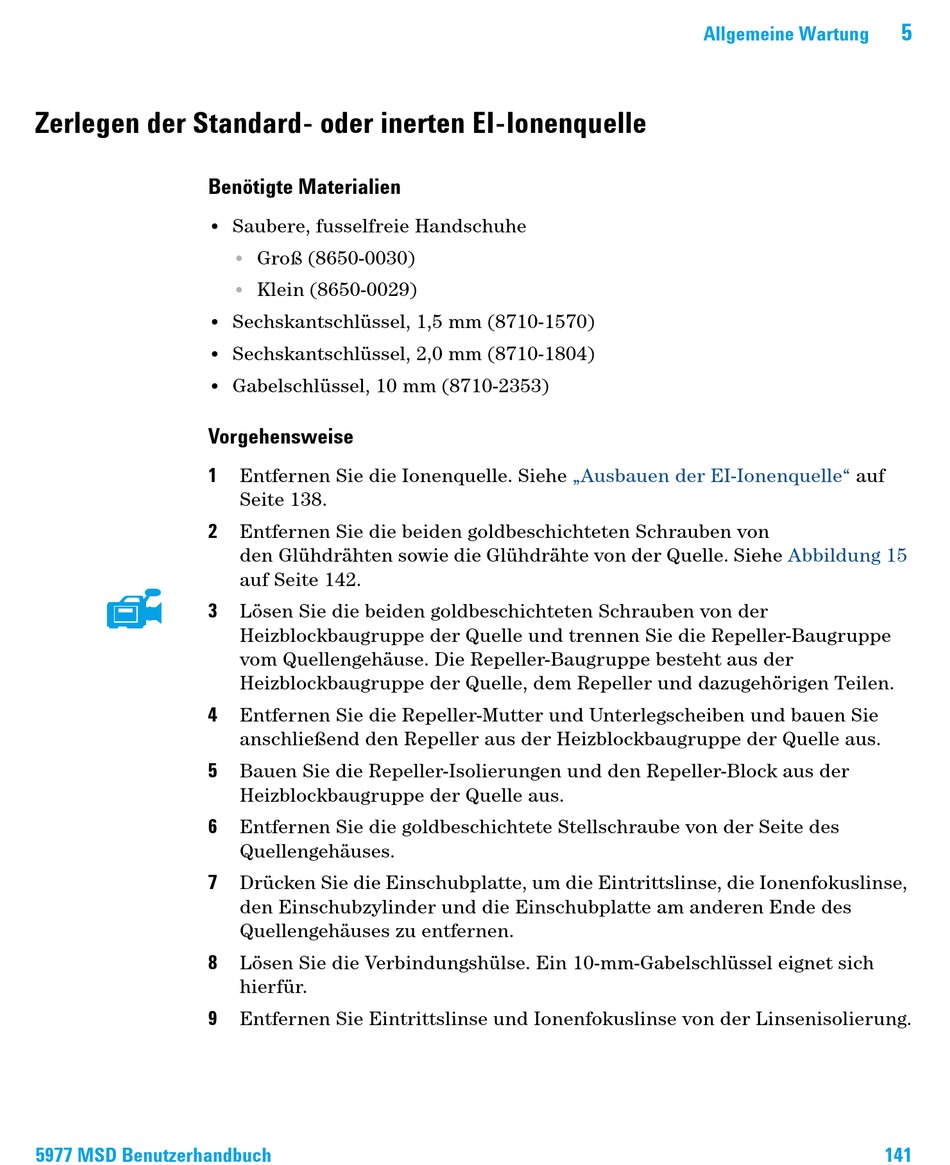

Zerlegen der Standard- oder inerten EI-Ionenquelle
Benötigte Materialien
• Saubere, fusselfreie Handschuhe
• Sechskantschlüssel, 1,5 mm (8710-1570)
• Sechskantschlüssel, 2,0 mm (8710-1804)
• Gabelschlüssel, 10 mm (8710-2353)
Vorgehensweise
1
2
3
4
5
6
7
8
9
5977 MSD Benutzerhandbuch
•
Groß (8650-0030)
•
Klein (8650-0029)
Entfernen Sie die Ionenquelle. Siehe
Seite 138.
Entfernen Sie die beiden goldbeschichteten Schrauben von
den Glühdrähten sowie die Glühdrähte von der Quelle. Siehe
auf Seite 142.
Lösen Sie die beiden goldbeschichteten Schrauben von der
Heizblockbaugruppe der Quelle und trennen Sie die Repeller-Baugruppe
vom Quellengehäuse. Die Repeller-Baugruppe besteht aus der
Heizblockbaugruppe der Quelle, dem Repeller und dazugehörigen Teilen.
Entfernen Sie die Repeller-Mutter und Unterlegscheiben und bauen Sie
anschließend den Repeller aus der Heizblockbaugruppe der Quelle aus.
Bauen Sie die Repeller-Isolierungen und den Repeller-Block aus der
Heizblockbaugruppe der Quelle aus.
Entfernen Sie die goldbeschichtete Stellschraube von der Seite des
Quellengehäuses.
Drücken Sie die Einschubplatte, um die Eintrittslinse, die Ionenfokuslinse,
den Einschubzylinder und die Einschubplatte am anderen Ende des
Quellengehäuses zu entfernen.
Lösen Sie die Verbindungshülse. Ein 10-mm-Gabelschlüssel eignet sich
hierfür.
Entfernen Sie Eintrittslinse und Ionenfokuslinse von der Linsenisolierung.
Allgemeine Wartung
„Ausbauen der EI-Ionenquelle"
5
auf
Abbildung 15
141
