Allgemeine Wartung

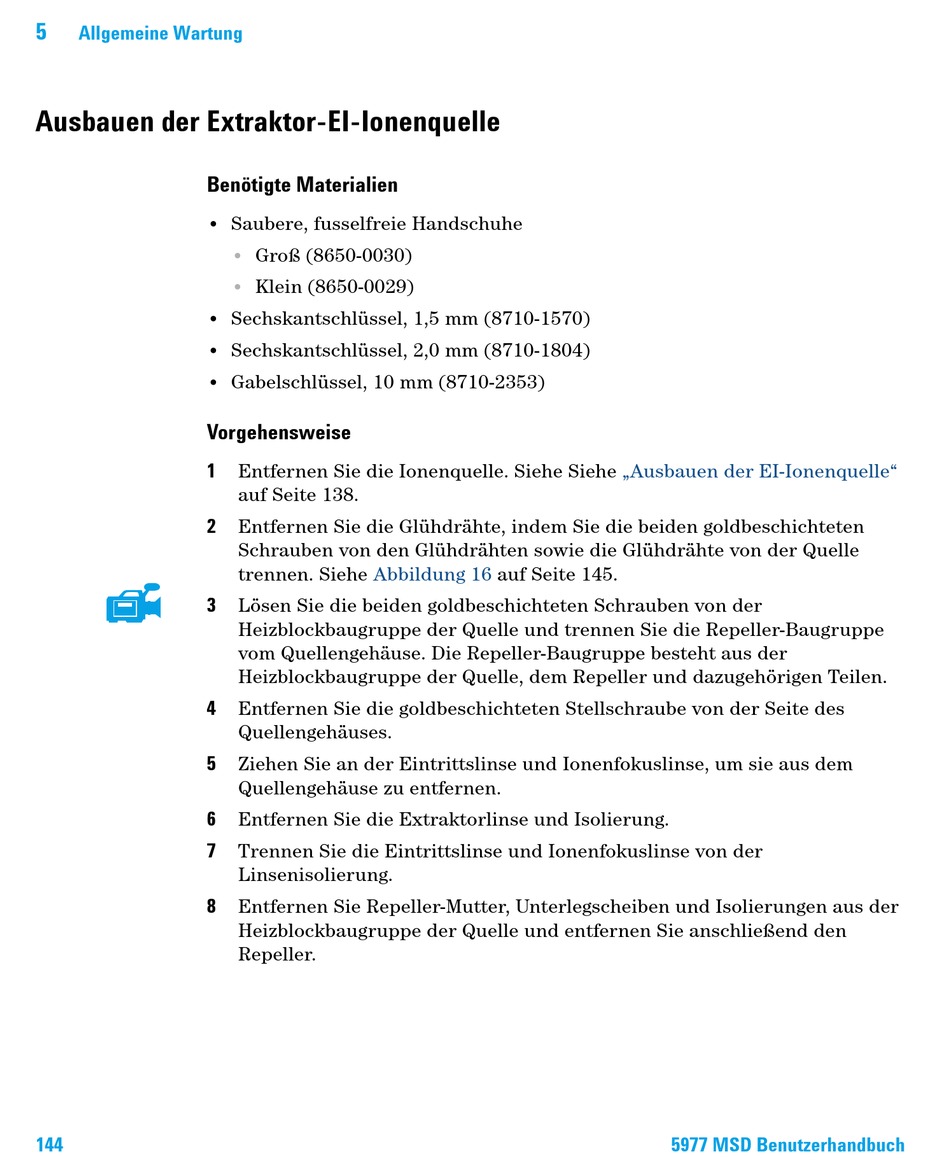

Ausbauen der Extraktor-EI-Ionenquelle
Benötigte Materialien
• Saubere, fusselfreie Handschuhe
• Sechskantschlüssel, 1,5 mm (8710-1570)
• Sechskantschlüssel, 2,0 mm (8710-1804)
• Gabelschlüssel, 10 mm (8710-2353)
Vorgehensweise
1
2
3
4
5
6
7
8
144
•
Groß (8650-0030)
•
Klein (8650-0029)
Entfernen Sie die Ionenquelle. Siehe Siehe
auf Seite 138.
Entfernen Sie die Glühdrähte, indem Sie die beiden goldbeschichteten
Schrauben von den Glühdrähten sowie die Glühdrähte von der Quelle
trennen. Siehe
Abbildung 16
Lösen Sie die beiden goldbeschichteten Schrauben von der
Heizblockbaugruppe der Quelle und trennen Sie die Repeller-Baugruppe
vom Quellengehäuse. Die Repeller-Baugruppe besteht aus der
Heizblockbaugruppe der Quelle, dem Repeller und dazugehörigen Teilen.
Entfernen Sie die goldbeschichteten Stellschraube von der Seite des
Quellengehäuses.
Ziehen Sie an der Eintrittslinse und Ionenfokuslinse, um sie aus dem
Quellengehäuse zu entfernen.
Entfernen Sie die Extraktorlinse und Isolierung.
Trennen Sie die Eintrittslinse und Ionenfokuslinse von der
Linsenisolierung.
Entfernen Sie Repeller-Mutter, Unterlegscheiben und Isolierungen aus der
Heizblockbaugruppe der Quelle und entfernen Sie anschließend den
Repeller.
„Ausbauen der EI-Ionenquelle"
auf Seite 145.
5977 MSD Benutzerhandbuch
