6 Einstellungen

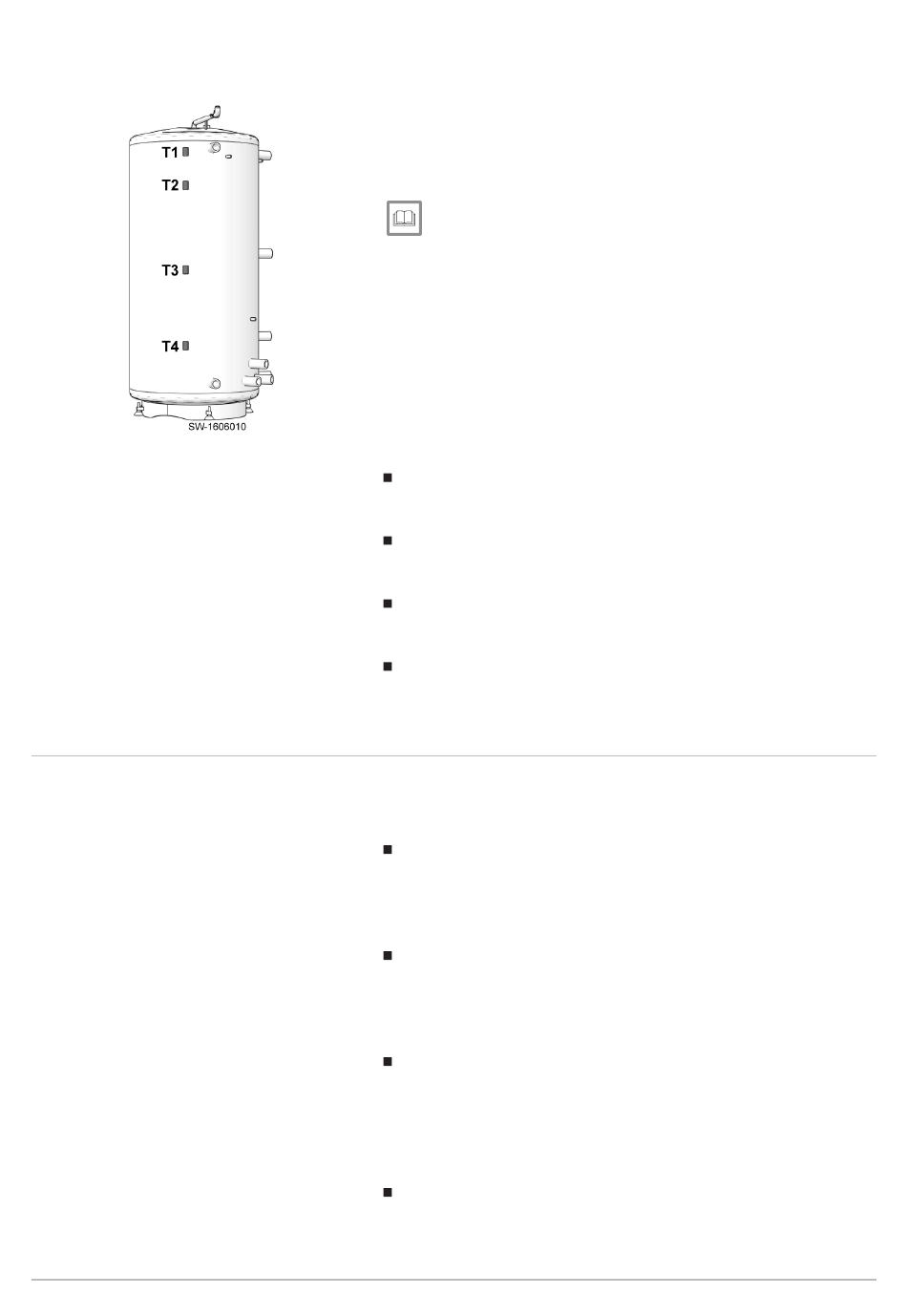

Abb.90 Position und Benennung der
Pufferspeicherfühler
6.9.5

Anzeige Systemtemperaturen

72
T1 Pufferspeicherfühler 1
T2 Pufferspeicherfühler 2
T3 Pufferspeicherfühler 3
T4 Pufferspeicherfühler 4
Bei bauseits vorhandenen Fremdspeichern die
Inbetriebnahmeanleitung des KWK-Gerätes beachten:
Verweis:
8098.002.xxx.xx Anleitung zur Montage und Inbetriebnahme
Dachs Gen2
BM001 – Pufferspeichertemperatur T1
Anzeige der Temperatur T1 in °C, gemessen vom
BM002 – Pufferspeichertemperatur T2
Anzeige der Temperatur T2 in °C, gemessen vom
BM003 – Pufferspeichertemperatur T3
Anzeige der Temperatur T3 in °C, gemessen vom
BM004 – Pufferspeichertemperatur T4
Anzeige der Temperatur T4 in °C, gemessen vom
Menüpfad: Servicearbeiten > Temperaturen
Dieses Kapitel enthält eine Auflistung der Systemtemperaturen, gemessen
von den Temperaturfühlern T5–T8 sowie vom Außentemperaturfühler.
MM105 – Temp. gemessen von Temperaturfühler 5
Anzeige der Temperatur T5 in °C, gemessenen vom
T5 entspricht der Vorlauftemperatur in den Heizwasserkreislauf.
Klemme: X12/1–2
MM106 – Temp. gemessen von Temperaturfühler 6
Anzeige der Temperatur T6 in °C, gemessenen vom
T6 entspricht der Rücklauftemperatur aus dem Heizwasserkreislauf.
Klemme: X12/3–4
MM107 – Temp. gemessen von Temperaturfühler 7
Anzeige der Temperatur T7 in °C, gemessenen vom
T7 entspricht der Pufferspeicher-Eintrittstemperatur bei Verwendung der
Pufferspeicherentladefunktion.
Klemme: X12/5–6
MM108 – Temp. gemessen von Temperaturfühler 8
Anzeige der Temperatur T8 in °C, gemessenen vom
Klemme: X12/7–8
Montage- und
Pufferspeicherfühler 1 .
Pufferspeicherfühler 2 .
Pufferspeicherfühler 3 .
Pufferspeicherfühler 4 .
Temperaturfühler 5 .
Temperaturfühler 6 .
Temperaturfühler 7 .
Temperaturfühler 8 .
8098.003.000.11 - v11 - 02112021
