Picomag IO-Link
Parameterübersicht mit Kurzbeschreibung
Parameter
Value per pulse (Impulswertigkeit)
Endress+Hauser

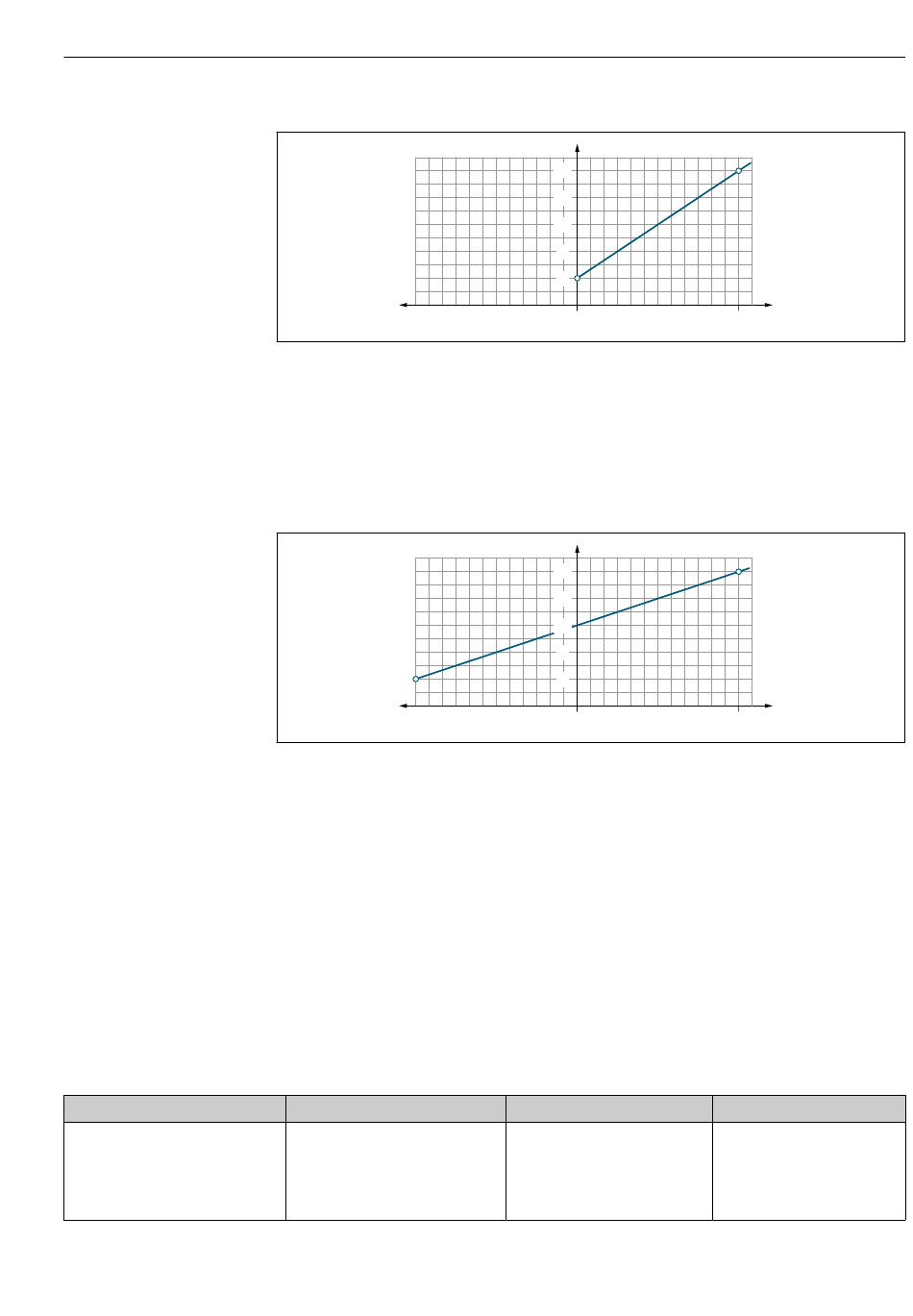

Unidirektionale Durchflussmessung (Q), Leitfähigkeitsmessung (S)
A Anfangswert = 0
B Endwert
Q Durchfluss
• Strom I wird zwischen Anfangswert (A) und Endwert (B) linear interpoliert.
• Der Ausgabebereich endet bei 20,5 mA.
Bidirektionale Durchflussmessung (Q), Temperaturmessung (T)
A Anfangswert
B Endwert
Q Durchfluss
• Strom I wird zwischen Anfangswert (A) und Endwert (B) linear interpoliert.
• Der Ausgabebereich ist oben und unten nicht hart begrenzt, sondern endet oben bei
20,5 mA und unten bei 3,8 mA

Impulsausgang konfigurieren

Das Untermenü Impulsausgang enthält alle Parameter, die für die Konfiguration des
Impulsausgangs eingestellt werden müssen.
Navigation
Menü "Guidance" → Output 1
Beschreibung
Wert für Impulsausgabe eingeben.
mA
20
16
12
8
4
A = 0
mA
20
16
12
8
4
A = 0
Eingabe
Gleitkommazahl mit Vorzeichen
Inbetriebnahme
Q
B
A0035753
Q
B
A0035754
Werkseinstellung
Abhängig von der Nennweite:
DN 15 (½"): 0,5 ml
DN 20 (¾"): 1,0 ml
DN 25 (1"): 2,0 ml
DN 50 (2"): 10,0 ml
