Insertion des consommables

4 Insertion des consommables
4.1 Insertion du rouleau d'étiquettes

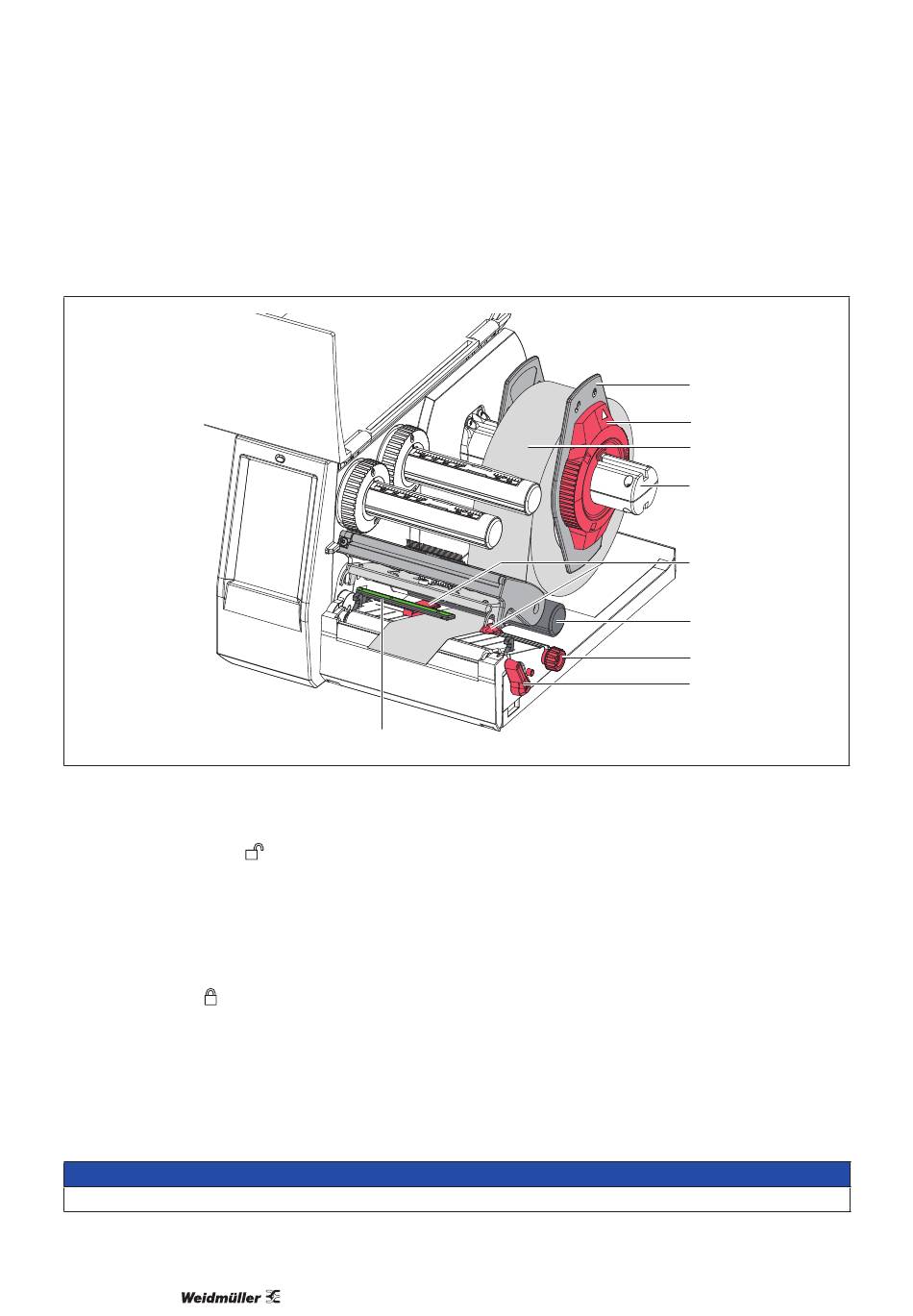

Figure 9 Insertion du rouleau d'étiquettes
f Tourner la bague d'arrêt (2) dans le sens inverse des aiguilles d'une montre de sorte que la flèche soit di-
rigée vers le symbole
f Retirer le margeur (1) du support de rouleau (4).
f Positionner le rouleau (3) sur le support (4) de telle façon que la face à imprimer soit en haut.
f Positionner le margeur (1) sur le support (4) et le pousser jusqu'à ce que les margeurs soient en appui
sur le rouleau (3) et qu'en poussant, une certaine résistance se fasse sentir.
f Tourner la bague d'arrêt (2) dans le sens des aiguilles d'une montre de sorte que la flèche soit dirigée
vers le symbole et bloquer ainsi le margeur (1) sur le support (4).
f Tourner le levier (8) dans le sens inverse des aiguilles d'une montre, pour déverrouiller la tête d'impres-
sion.
f Positionner les margeurs (5) en tournant la molette de réglage (7) afin que la matière puisse passer entre
les deux margeurs.
f Guider la matière sous le rouleau de déviation (6) jusqu'au mécanisme d'impression.
Faire passer la matière sous la cellule de détection d'étiquettes (9).
274
9
et débloquer ainsi le margeur (1).
