Lägga i material

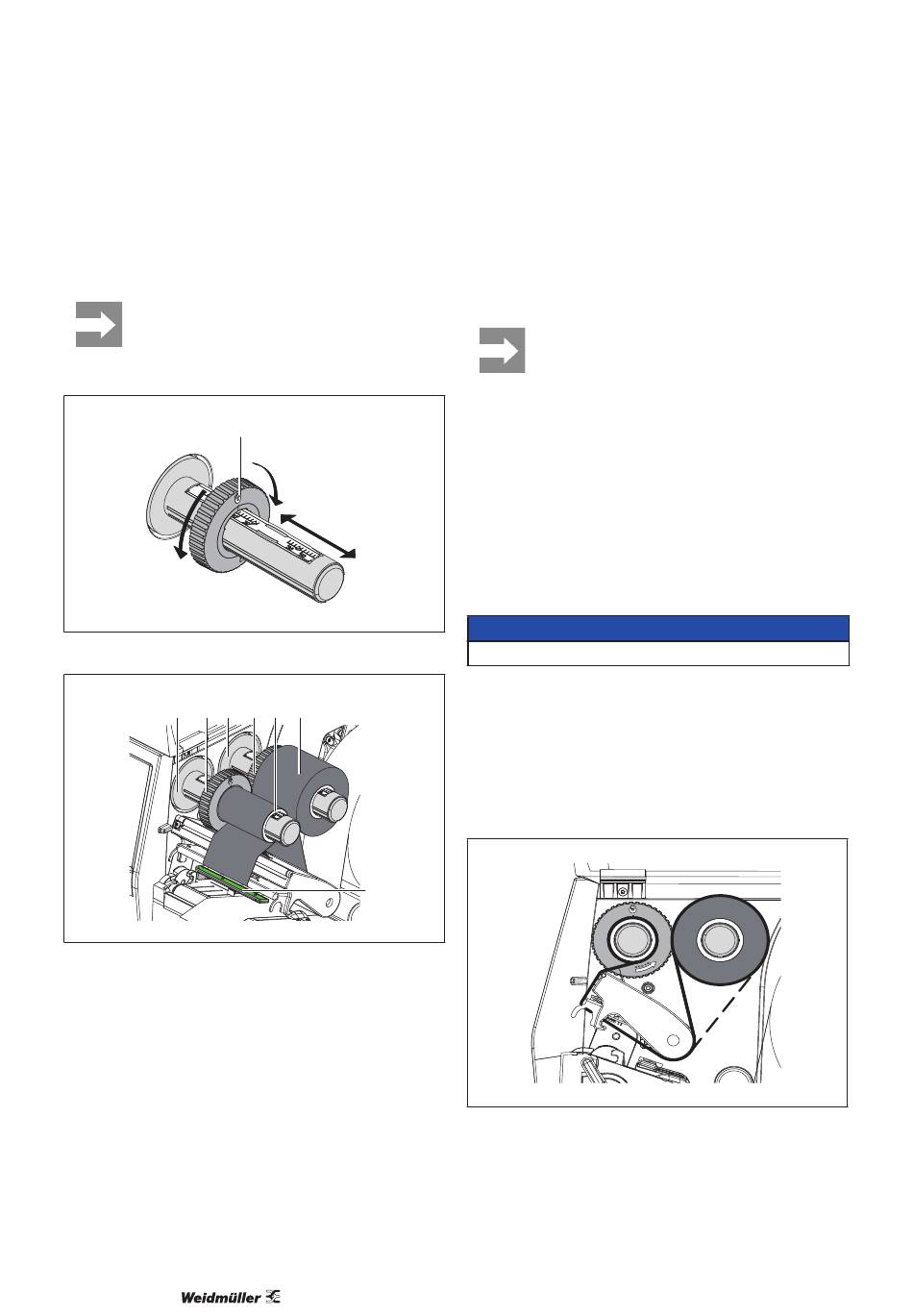

4.3 Lägga i transferfärgband
Lägg inte i transferfärgband vid direkt
termoutskrift och ta bort transferfärgband
som eventuellt redan har lagts in.
1
C
Bild 11 Inställning av kantstoppet
2 1 3
Bild 12 Lägga i transferfärgband
f Rengör skrivarhuvudet innan transferfolien läggs i
(→ „6.3 Rengör skrivarhuvud" på sidan 679).
f Öppna skrivarhuvudet.
f Ställ in kantstoppet (1) på avlindaren (3) i enlighet
med transferfärgbandets bredd („Bild 11 Inställ-
ning av kantstoppet"):
• Håll fast lindaren och lås upp kantstoppet (1) ge-
nom att vrida det i riktning A.
• Skjut kantstoppet (1) i riktning B och ställ in det till
transferfärgbandets bredd med hjälp av skalan.
• Håll fast lindaren och lås kantstoppet (1) genom
att vrida det i riktning C.
676
A
B
1 4 5
6
f Skjut in färgbandsrullen (5) på avlindaren (3)
ända till kantstoppet (1), så att färgbandets färg-
beläggning är vänd nedåt vid avrullning.
För att rulla upp färgbandet krävs en
färgbandskärna (4) som är minst lika
bred som förrådsrullen.
• Använd färgbandskärnan vid byte av
transferfärgbandet vid upprullningen.
f Anpassa kantstoppets position till färgbandskär-
nans (4) bredd och skjut färgbandskärnan på
avlindaren (2).
f För transferfärgbandet genom skrivarmekanis-
men så som visas på bild „Bild 13 Transferfärg-
bandsbana".
OBSERVERA
För transferfärgbandet över etikettsensorn (6).
f Fixera färgbandets början mitt på färgbandskär-
nan (4) med en tejpbit. Observera transferfärg-
bandsupplindarens rotationsriktning moturs.
f Vrid transferfärgbandsupplindaren (2) moturs för
att släta till färgbandsbanan.
f Stäng skrivarhuvudet
Bild 13 Transferfärgbandsbana
