更換耗材
4.3 安裝碳帶
使用熱感印時請不要安裝碳帶，必要時請
卸除已安裝的碳帶。
1
C

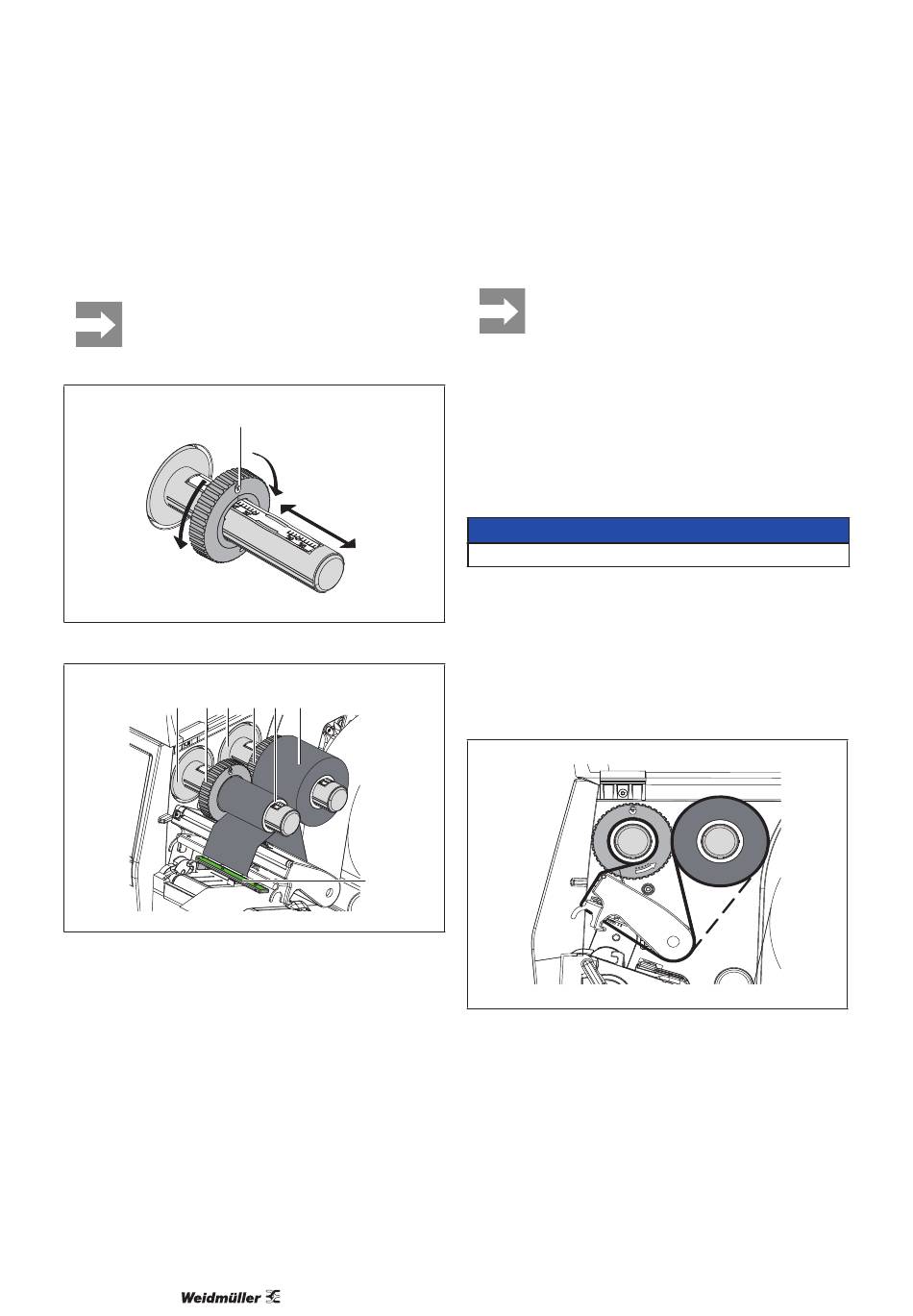

圖 11 調整碳帶固定環
2 1 3
圖 12 安裝碳帶
f 安裝碳帶前請先清潔打印頭 ( → „6.3 清潔打印
頭" 頁 735).
f 打開打印頭。
f 調整碳帶供應軸 ( 3 ) 上的固定環 ( 1 ) 到適合
碳帶寬度的位置 („圖 11 調整碳帶固定環")：
• 用手握緊碳帶供應軸並向 A 方向轉開固定環 ( 1
)。
• 向 B 方向移動固定環 ( 1 ) 並藉由軸上刻度的協
助調整至適合碳帶寬度的位置。
• 用手握緊碳帶供應軸並向 C 方向轉緊固定環 ( 1
)。
f 請將碳帶 ( 5 ) 插入碳帶供應軸 ( 3 ) 直到貼合
732
A
B
1 4 5
6
固定環 ( 1 ) 並確定碳帶碳粉面為朝下。
為了回捲使用過的碳帶，需要安裝一個至
少與新碳帶同寬的空紙捲 ( 4 )。
• 碳帶用完後剩下的空紙捲可安裝於碳
帶回收軸再利用。
f 調整碳帶回收軸 ( 2 ) 上的固定環至與空紙捲 (
4 ) 同寬的位置並將空紙捲插入碳帶回收軸。
f 碳帶依照„圖 13 碳帶行進路線"所示穿過列印模
組。
請確認碳帶穿過標籤感測器偵測位置 ( 6 ) 上方。
f 以膠帶將碳帶前緣黏貼固定於回收軸上的空紙捲 (
4 ) 中間。這裡請注意要以逆時鐘方向轉動碳帶回
收軸。
f 逆時鐘方向轉動碳帶回收軸 ( 2 ) 來拉直碳帶以
消除表面皺折。
f 闔上打印頭。
圖 13 碳帶行進路線
注意
