Inserimento del materiale

4 Inserimento del materiale
4.1

Inserimento del materiale in rotoli

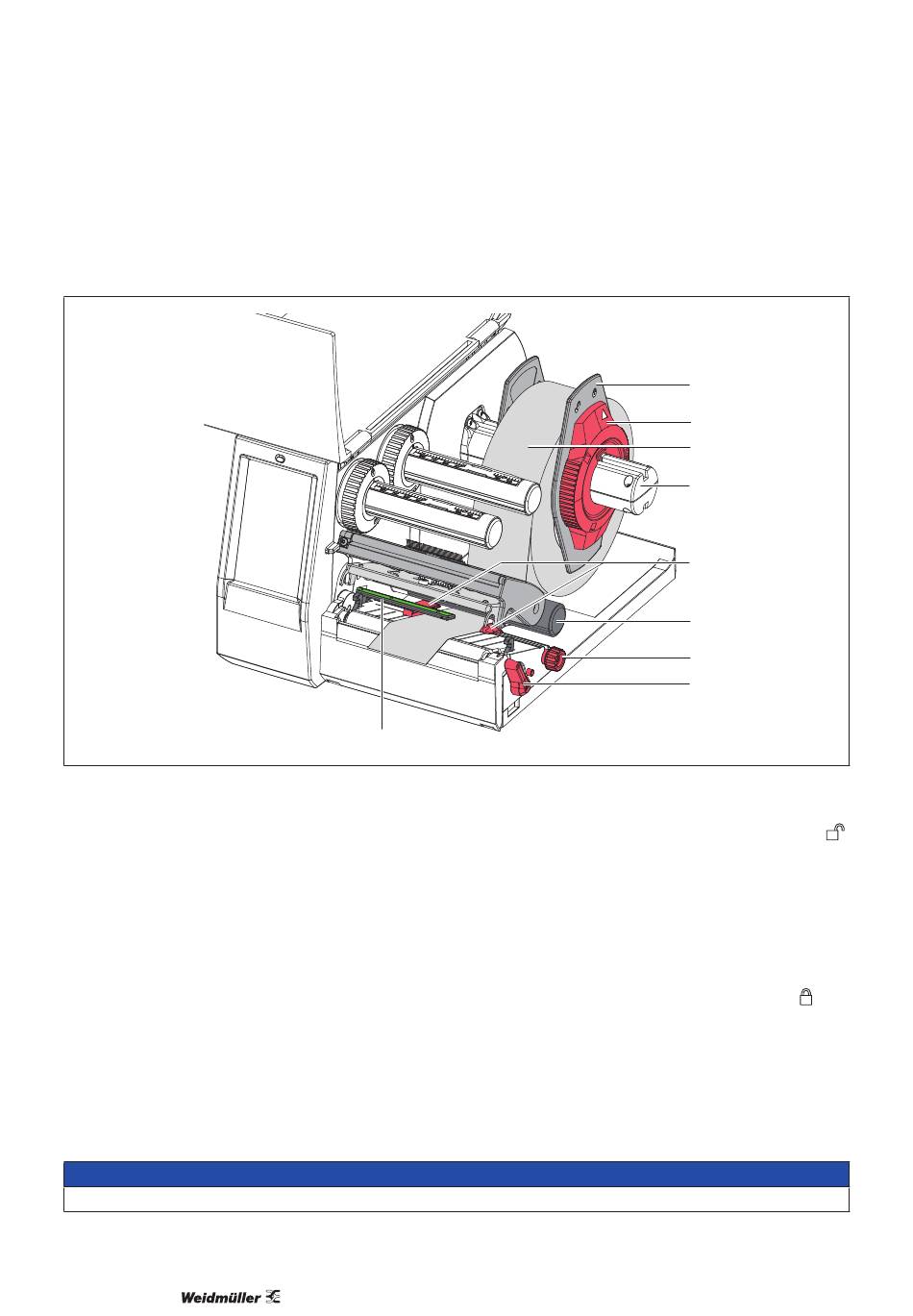

Figura 9 Inserimento del materiale in rotoli
f Ruotare l'anello di regolazione (2) in senso antiorario in modo tale che la freccia sia rivolta sul simbolo
allentando così la flangia regolabile (1).
f Staccare la flangia regolabile (1) dal portarotoli (4).
f Spingere il rotolo di materiale (3) sul portarotoli (4) in modo tale che il lato da stampare del materiale sia
rivolto verso l'alto.
f Applicare la flangia regolabile (1) sul portarotoli (4) e spingere fino a quando le due flange regolabili non
aderiscono al rotolo di materiale (3) e non si riscontra una sensibile resistenza alla spinta.
f Ruotare l'anello di regolazione (2) in senso orario in modo tale che la freccia sia rivolta sul simbolo ,
bloccando così la flangia regolabile (1) sul portarotoli.
f Ruotare la leva (8) in senso antiorario per aprire la testina di stampa.
f Regolare la flangia regolabile (5) con l'ausilio della manopola zigrinata (7) in modo tale che
il materiale passi tra le due flange regolabili.
f Condurre il materiale sotto il rullo di rinvio (6) attraverso l'unità di stampa.
Condurre il materiale sotto la barriera fotoelettrica delle etichette (9).
330
9
ATTENZIONE
1
2
3
4
5
6
7
8
,
