Colocación del material
4 Colocación del material
4.1 Colocación del material en carrete

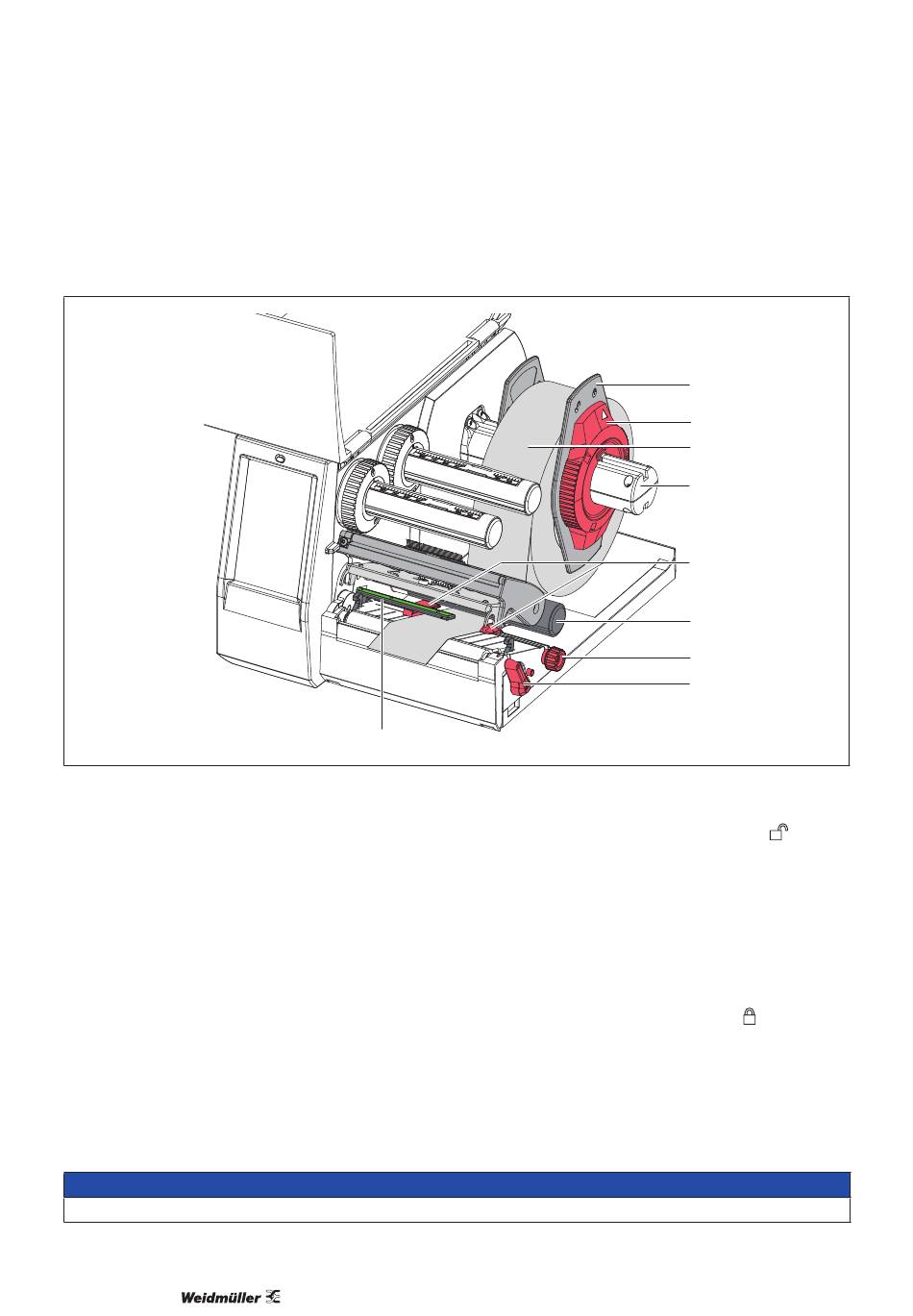

Figura 9 Colocación del material en carrete
f Girar el anillo de ajuste (2) en sentido antihorario, de tal forma que la flecha apunte al símbolo
así el posicionador (1).
f Extraer el posicionador (1) del soporte de carrete (4).
f Deslizar el carrete de material (3) sobre el soporte de carrete (4) de tal forma que el lado del material a
imprimir quede orientado hacia arriba.
f Colocar el posicionador (1) sobre el soporte de carrete (4) y desplazarlo hasta que ambos posicionado-
res entren en contacto con el carrete de material (3) y durante el desplazamiento se aprecie una resisten-
cia considerable.
f Girar el anillo de ajuste (2) en sentido horario, de tal forma que la flecha apunte al símbolo , y engan-
char así el posicionador (1) sobre el soporte de carrete.
f Girar la palanca (8) en sentido antihorario para abrir el cabezal.
f Ajustar el posicionador (5) de tal forma con la ayuda de la rueda moleteada (7) que el material quepa en-
tre ambos posicionadores.
f Guiar el material por debajo del rodillo de desvío (6) a través de la unidad de impresión.
Guiar el material por debajo del sensor de etiquetas (9), a lo largo.
190
9
ATENCIÓN
1
2
3
4
5
6
7
8
, y soltar
