4.3 Заправка трансферной
ленты
При прямом терморежиме трансфер-
ную ленту не заправляйте, а если лен-
та установлена — удалите ее.
1
C

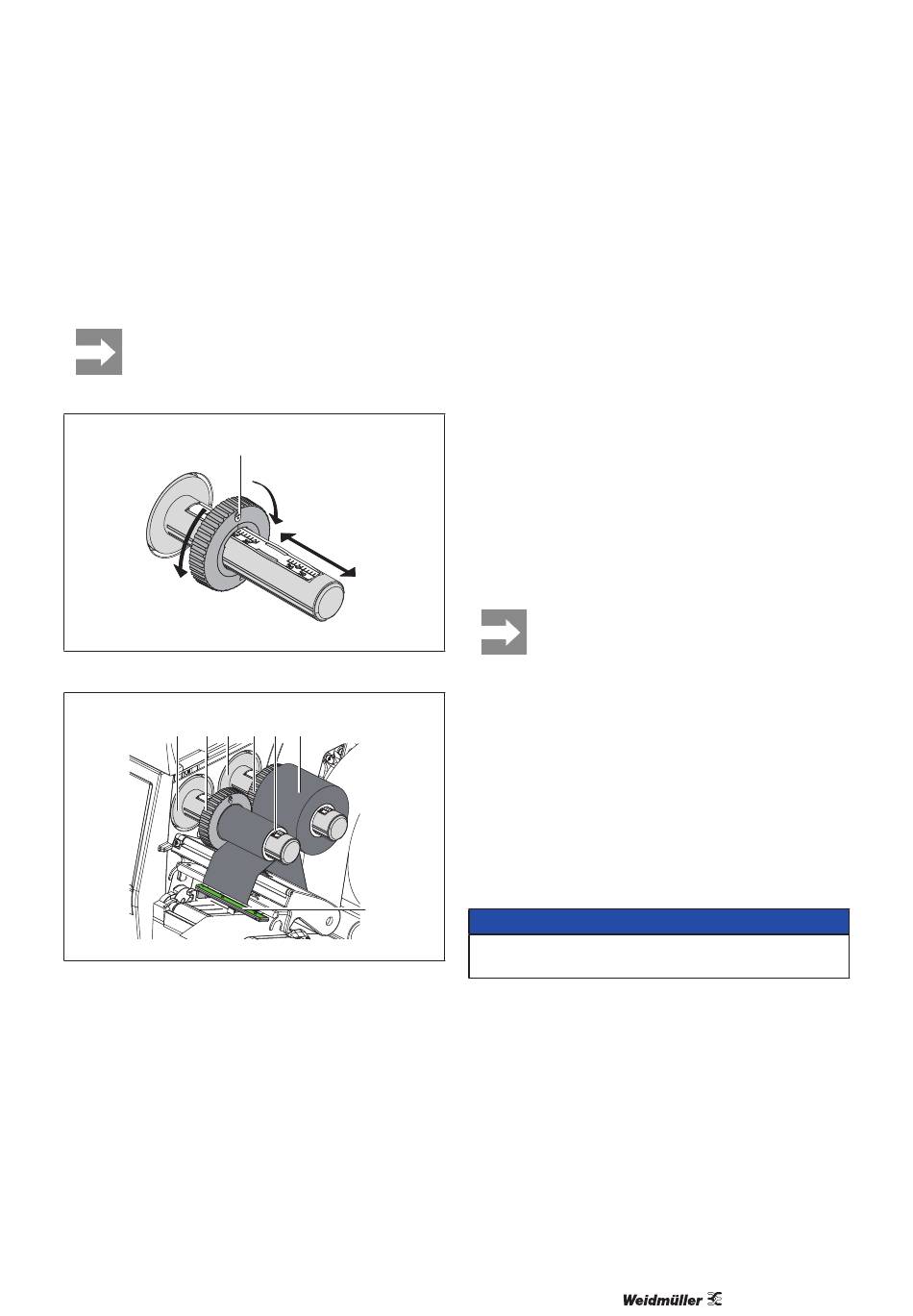

Рис. 11 Настройка ограничителей полей
2 1 3
Рис. 12 Заправка трансферной ленты
f Перед закладкой трансферной ленты очисти-
те головку (→ «6.3 Чистка головки» на стр.
595).
f Откройте печатающую головку.
f Установите ограничитель поля (1) на размот-
2599430000/00/04.2019
A
B
1 4 5
6
чике (3) в соответствии с шириной трансфер-
ной ленты («Рис. 11 Настройка ограничителей
полей»).
• Удерживая размотчик, разблокируйте ограни-
читель поля (1) путем его вращения в направ-
лении «А».
• Перемещайте ограничитель поля (1) в направ-
лении «В» и с помощью шкалы выставьте его
на ширину трансферной ленты.
• Удерживая размотчик, зафиксируйте ограни-
читель поля (1) путем его вращения в направ-
лении «С».
f Наденьте рулон трансферной ленты (5) на
размотчик (3) до ограничителя поля (1) так,
чтобы цветное покрытие ленты при размотке
было снизу.
Для намотки ленты требуется сердеч-
ник (4) шириной, не меньшей, чем ши-
рина запасного рулона.
• При замене трансферной ленты
используйте ее сердечник для на-
мотки.
f Настройте положение ограничителя поля на
намотчике на ширину сердечника ленты (4) и
наденьте сердечник ленты на намотчик (2).
f Проведите трансферную ленту через печат-
ный узел, как показано на «Рис. 13 Ход транс-
ферной ленты».
Внимание
Заводите трансферную ленту над датчиком
этикеток (6).
f Закрепите начало трансферной ленты с помо-
щью клейкой ленты на сердечнике (4) по его
центру. При этом намотчик трансферной лен-
ты должен вращаться против часовой стрелки.
f Поверните намотчик трансферной пленки (2)
против часовой стрелки, чтобы выровнять ход
Закладка материала
